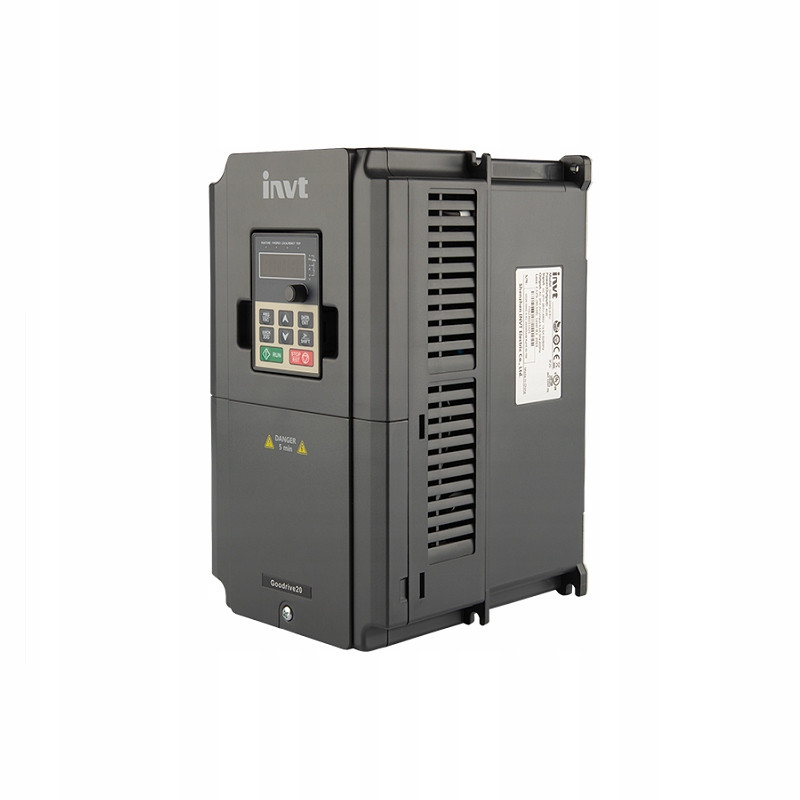

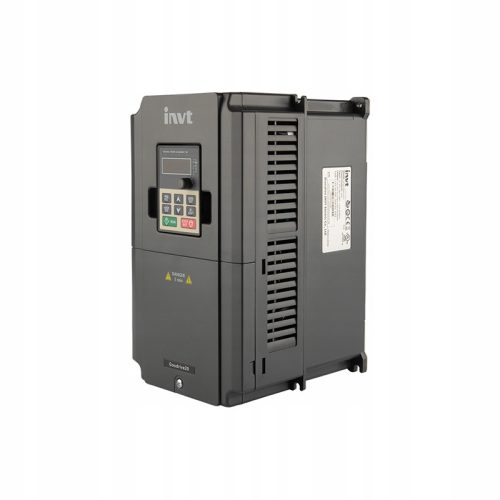

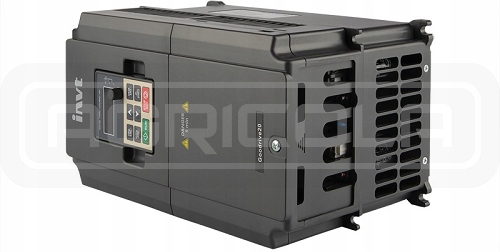

FALOWNIK WEKTOROWY GD20-004G-4-EU DLA SILNIKA 4 kW

Produkcja:

Oryginalny produkt marki INVT, symbol: 1.42.50.20.0400.1

Zastosowanie:

Falownik GD20-004G-4-EU serii Goodrive20 służy do regulacji prędkości obrotowej w silnikach indukcyjnych o mocy 4 kW z zasilaniem trójfazowym 400 V (380 V) i stałej (fabrycznej) prędkości obrotowej napoziomie 750, 1000, 1500 lub 3000obr/min.

Stosowany do regulacji prędkości posuwu taśmy w paszociągach.

Falownik pasuje do silników 4 kW o fabrycznej prędkości obrotowej na poziomie 1500 obr/min z kołnierzem B3 lub B35 z oferty hydrolider o symbolach:1.42.11.040, 1.42.11.040.1, 1.42.10.040 i 1.42.10.040.1

Falownik charakteryzuje się bardzo dobrym wyposażeniem w skład którego wchodzą: filtr EMC kategorii C3, moduł dynamicznego hamowania, zintegrowany panel operatorski LED oraz komunikacja RS485 z protokołem Modbus RTU. Został tak zaprojektowany, aby jego montaż i uruchomienie zajmowały jak najmniej czasu. Idealny dla tych, którzy poszukują falownika o sporych możliwościach w przystępnej cenie.

WEJŚCIE ZASILANIA:

• Napięcie wejściowe (V): AC 3-fazowe 380 V (-15%) ~440 V (+10%)


• Częstotliwość (Hz): 50 Hz lub 60 Hz (dopuszczalny zakres 47~63 Hz)

WYJŚCIE MOCY:

• Napięcie wyjściowe (V): AC 3-fazowe 380-440 V


• Prąd wyjściowy (A): 9,5 A


• Moc wyjściowa (kW): 4 kW

CHARAKTERYSTYKA:

• Wodoszczelność: IP20


• Maksymalna częstotliwość wyjściowa 400 Hz


• Komunikacja RS485 z protokołem ModbusRTU


• Funkcja regulacji momentu


• Szeroka gama zabezpieczeń


• Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych


• Wbudowany specjalny tryb regulacji napięcia wyjściowego niezależnie od ustawionego U/f


• Funkcja lotnego startu doskonale sprawdzająca się przy starcie z wirującym obciążeniem, np. wentylatorem


• Wbudowany filtr przeciwzakłóceniowy EMC kategorii C3 z możliwością odłączenia kondensatorów Y filtra dla zmniejszenia prądów upływowych (przeciwdziała niepożądanemu wyzwalaniu wyłączników różnicowoprądowych)


• Wbudowany regulator PID z funkcją uśpienia umożliwia automatyczne sterowanie np. pompami i wentylatorami


• Wbudowany moduł hamujący


• Sterowanie dwu- i trójprzewodowe


• Licznik czasu pracy

WEJŚCIA I WYJŚCIA CYFROWE:

• Cztery wejścia cyfrowe stałe, z ustawianą logiką wejść: dodatnią lub ujemną, zakres napięć 24 VDC


• Jedno szybkie wejście cyfrowe HDI, 24 VDC


• Programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika


• Jedno wyjście przekaźnikowe przełączające (SPDT), wielofunkcyjne


• Możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

WEJŚCIA I WYJŚCIA ANALOGOWE:

• Dwa wejścia analogowe, domyślnie 0-10 V, ustawiany typ wejścia - napięciowe lub prądowe.


• Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia


• Dwa wyjścia analogowe 0-10 lub 0-20 mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana


• Wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski nie wyprowadzone nalistwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych

INSTRUKCJE I CERTYFIKATY:

• Instrukcja montażu w języku polskim w opakowaniu razem z produktem.


• Możliwość wysłania na wskazany e-mail karty katalogowej producenta w języku angielskim.


• Produkt posiada wszystkie niezbędne certyfikaty zezwalające na handel i użytkowanie w Unii Europejskiej.


• Certyfikaty: RoHS, TÜV, CE
