Kod producenta : AZO00D1174

Napięcie wejściowe [VDC]: 120 do 350 (VDC)

Napięcie wyjściowe [VAC]: 120 do 350 (VAC)

Moc maksymalna: 3 kW

Funkcja MPPT: TAK

Połączenie paneli PV: szeregowe, lub szeregowo równoległe

Przebieg napięcia na wyjściu: modyfikowany sinus

Wyjście VAC Nr 1: priorytetowe

Wyjście VAC Nr 2: Zależne *

Zabezpieczenie pod/nadnapięciowe: TAK

Zabezpieczenie termiczne: TAK

Zabezpieczenie przeciążeniowe: TAK

Temperatura pracy: -25°C ~ +55°C

Sprawność: >94%

Chłodzenie: Aktywne

Złącze zasilania: MC4

Gniazdo wyjściowe 230V: 2 x E (z bolcem)

Obudowa: Aluminium

Stopień ochrony (IP): IP21

Wymiary LxWxH [mm]: 290x190x80

Waga [kg]: 2.4 kg

Kod produktu: 5903332566259

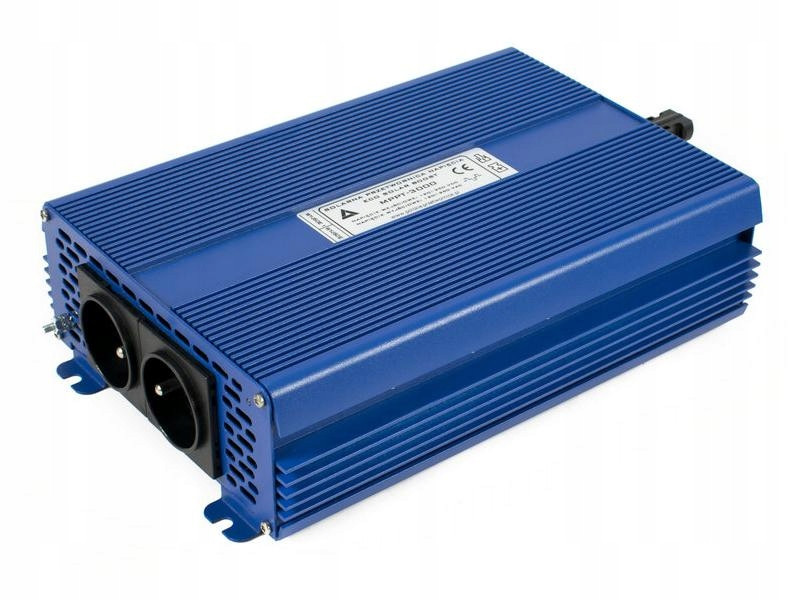

Przetwornica ECO Solar Boost MPPT-3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA ! Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu PV do grzania wody.

Jak widać realna moc grzałek 230V mocno zależna jest od napięcia systemu PV, kolorem zielonym oznaczone są grzałki optymalne, pomarańczowym zbyt słabe, czerwonym zbyt mocne.
