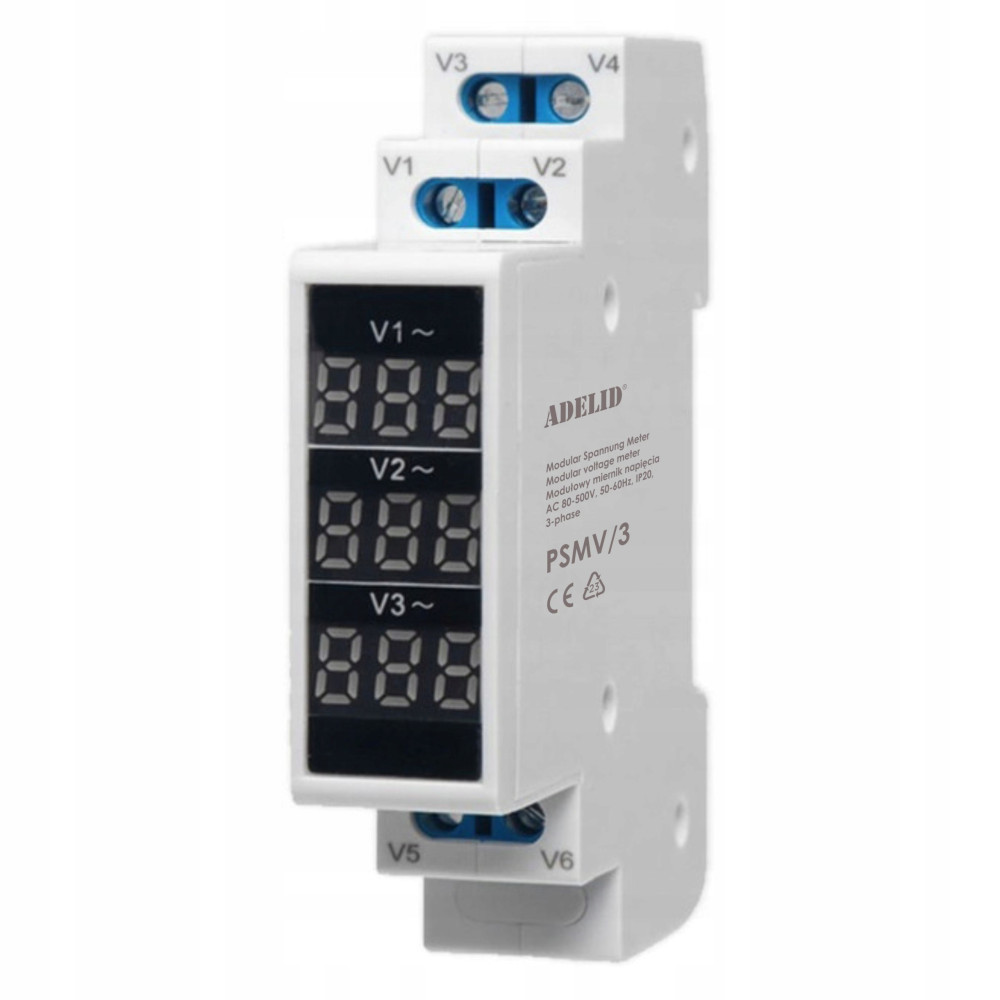

Wskaźnik napięcia trójfazowy, modułowy, cyfrowy woltomierz, o zakresie pomiaru 80 ~ 500V AC, montowany na szynę.

Kod produktu: PSMV/3

Wskaźnik przeznaczony do pomiaru napięcia sieciowego. Wskazania dla prądu o przebiegach innych niż sinusoidalne, mogą znacznie odbiegać od rzeczywistości, np. kiedy źródłem jest fotowoltaika.

DANE TECHNICZNE:

• Typ: 3 fazowy LED cyfrowy woltomierz,



• Zaciski: 3 fazy 3L+3N,



• Kolor podświetlenia: czerwony, zielony,



• Mierzone napięcie: AC 80V~500V,



• Częstotliwość znamionowa: 50/60 Hz,



• Pobór prądu: ≤ 20mA,



• Dokładność pomiaru: 1.0,



• Szybkość pomiaru: > 200MS/czas,



• Stopień szczelności: IP20,



• Wytrzymałość elektryczna: ≥ 15000 godzin,



• Temperatura otoczenia (przy średniej dziennej ≤ 35°C): - 5°C ~ +40°C,



• Temperatura przechowywania: - 25°C ~ +70°C,



• Wilgotność powietrza: 10 - 80% (bez kondensacji),



• Ciśnienie robocze: 80~160 Kpa,


• Przekrój przewodów przyłączeniowych: 1.5 mm²,



• Montaż: na szynę DIN EN60715 35 mm (na zacisk).


• Modułowy wskaźnik napięcia służy do pomiaru wartości napięcia w sieci trójfazowej.


•
  Wartość pomiaru wskazywana jest, za pomocą wskaźnika cyfrowego - osobny wyświetlacz dla każdej fazy, który wyświetla aktualną wartość napięcia.


•
  Wyświetlacz LED wskazuje mierzone wartości i pozwala użytkownikowi na szybki graficzny odczyt aktualnych wartości w czasie rzeczywistym.


• Miernik montowany jest na standardowej szynie TH35.


• Urządzenie to sprawdza się we wszystkich gałęziach przemysłu jak również w zastosowaniu w domowej rozdzielni Przydatny jest wszędzie tam, gdzie wymagany jest szybki pomiar aktualnych wartości napięcia sieci.

WAŻNE!

Miernik należy podłączyć wg schematu poniżej. (Do produktu załączona jest instrukcja obsługi, wraz z schematem podłączenia).

Należy pamiętać, że podłączenie nie jest intuicyjne: wejście faz jest po lewej, ich wyjście po prawej (lub odwrotnie biegunowość L/N nie ma znaczenia), odpowiednio: V1->V2 (V1~/L1), V3->V4 (V2~/L2), V5->V6 (V3~/L3).
