Алармена централа Ropam NeoGSM-IP-SET

System alarmowy Ropam NeoGSM-IP z wbudowanym modułem GSM, WiFi

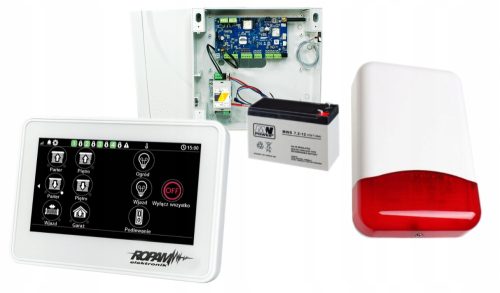

W zestawie:

• centrala alarmowa Ropam NeoGSM-IP - 1 szt;


• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);


• antena Ropam AT-GSM-MINI90 - 1 szt;


• obudowa plastikowa Ropam O-R3P - 1 szt;


• zasilacz Ropam PSR-ECO-2012 - 1 szt;


• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS (kolor obudowy biały) - 1 szt;


• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;


• akumulator bezobsługowy 7Ah 12V - 1 szt.

Instrukcje montażu i obsługi do pobrania w sekcji "dodatkowe informacje" na dole strony.

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Pod wejścia w centrali podłączamy czujniki ruchu, kontaktrony, czujki dymu, czadu, gazów i itd.

Centrala posiada fabrycznie 8 wejść z możliwością rozbudowy poprzez ekspandery, pierwszy - EXP-I8 (do 16 wejść), natomiast kolejny to EXP-I8-RN - ekspandery do zakupu osobno.

Panel dotykowy posiada dodatkowe 2 wejścia, aby je wykorzystać należy mieć przewód 6 żyłowy pomiędzy panelem a centralą.

System alarmowy z serii Ropam przeznaczony jest do realizowania zabezpieczeń i skutecznej sygnalizacji włamania oraz napadu w prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych systemów. Jest on najlepszym wyborem wszędzie tam, gdzie najważniejsza jest łatwa obsługa, niezawodność i rozbudowane funkcje komunikacyjne.

Centrala posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Urządzenie daje możliwość komunikacji przewodowej oraz bezprzewodowej Aero.

Centrala alarmowa Ropam NeoGSM-IP posiada wbudowany komunikator GSM i moduł WiFi, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Aero (wymagany moduł APm-Aero - brak w zestawie).

Kontrola systemu możliwa jest też z poziomu smartfona z systemem Android (wersja 5 lub nowsza). Aplikację RopamNeo można pobrać w Google Play w sklepie Ropam Elektronik.

Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu (NeoGSM-IP):

• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne


• centrala hybrydowa: przewodowa + system bezprzewodowy Aero


• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, e-mail


•
  od 8 do 32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe, system bezprzewodowy Aero


•
  od 8 do 24 wyjść programowalnych, rozbudowa przez ekspandery wyjść


• obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-3x)


• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym


• wbudowany modem GSM



• wbudowany moduł WIFI (UWAGA! ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P)


• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN


• powiadomienia typu: SMS/CALL/E-MAIL/PUSH


• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet


• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)


• 4 timery z kalendarzem, do sterowania i automatyki


• współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów)


• zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor


• programowanie lokalne przez micro USB lub WIFI/ETH


• programowe zdalne przez serwer RopamBridge (GPRS lub IP)


• obsługa kodów USSD (kontrola kart pre-paid


• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów


• zasilanie: 12V DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy:  PSR-ECO-5012-RS lub PSR-ECO-2012)

Funkcje automatyki budynkowej:

• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)


• funkcja Termostatu Pokojowego


• kontrola wyjść (BO) do sterowania elementami automatyki możliwe poprzez: aplikacje mobilna RopamNeo, SMS, DTMF, CLIP (KeyGSM)


• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd


• integracja audio z wideodomofonami (VAR-1U), domofonami i interkomami


• podsłuch obiektu (AMR-1)

LogicProcessor:

• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe


• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)


• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych


• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

Powiadomienie / Sterowanie:

• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie


• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy VSR-1, VSR-2, podsłuch AMR-1)


• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (bez SSL/TSL)


• monitoring GPRS: współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect), szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE


• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo

Antena GSM Ropam AT-GSM-MINI90, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI90):

• częstotliwość: dual-band, 900/1800 MHz, dookólna


• złącze SMAm,  kątowa 90°


• zysk: 2,15 dBi


• VSWR <2.0


• impedancja: 50 Ω


• polaryzacja: pionowa, dookólna


• kolor: czarny


• wymiary: ø 10 x 48 mm


• temp. pracy: -30°C ... +85°C

Obudowa plastikowa Ropam O-R3P posiada mikroprzełącznik antysabotażowy, sygnalizujący otwarcie obudowy. Jest kompatybilna z:

• zasilaczem: PSR-ECO-2012 (szyna DIN TH35)


• centralami: BasicGSM 2, MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M), NeoGSM-IP.


Specyfikacja techniczna (O-R3P):

• estetyczna, kompaktowa i natynkowa obudowa z plastiku


• miejsce dla akumulatora: 7Ah/12V V(SLA)


• tamper ROPAM - mikroprzełącznik antysabotażowy,


• tamper – otwarcie obudowy,


• materiał: ABS, kolor jasnoszary


• zamykanie: skręcana x4 od czoła obudowy + maskownice,


• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)


• montaż anteny GSM, WIFI wewnątrz obudowy,


• wymiary 264 x 253 x 85 mm

Inteligentny, buforowy zasilacz Ropam PSR-ECO-2012 współpracuje z systemami OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka) i NeoGSM-IP. Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" np. 0-R4D.

Cechy produktu (PSR-ECO-2012):

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• wysoka sprawność energetyczna 90% w pełnym zakresie pracy


• podwyższona separacja galwaniczna PRI/SEC: 3,5kV


• zasilacz bezprzerwowego napięcia DC


• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP


• obudowa modułowa DIN 2M

2. Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe I/U: stało-prądowe i stało-napięciowe


• auto-kompensacji napięcia ładowania, +/- 3,3 [mV/°C/ogniwo] względem temperatury 25 °C


• elektroniczne zabezpieczenia z auto-powrotem: OCP, SCP, UVP i odwrotną polaryzacją (RPP)


• dynamiczny test i diagnostyka akumulatora


• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) 1.2Ah do 7Ah

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień, zasilacz typ A


• wyjścia techniczne: stan AC, stan akumulatora oraz pozostałe awarie


• nadzór i komunikacja z systemami: OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka)


• optyczna sygnalizacja stanu pracy zasilacza

Specyfikacja techniczna (PSR-ECO-2012):

• sygnalizacja awarii zasilania AC: wyjście techniczne ACok


• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)


• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: -3 mV/°C/ogniwo (+/- 20%) powyżej temp. projektowej 20°C +3 mV/°C/ogniwo (+/- 20%) poniżej temp. projektowej 20°C


• sprawność energetyczna: 88% - 91%


• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,3V +/- 5%) przeciwzwarciowe SCP odwrotna polaryzacja akumulatora (RPP)


• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia Uout <10,4V @Iout 1,5A


• obciążalność wyjścia +V, GND: In=1,5A (ciągła) Ipeak=2A (chwilowe)


• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%) stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia


• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A


• obciążalność wyjść: FBAT (100 mA @30VDC max. brak zabezpieczenia przeciwzwarciowego) ACok (5 mA @12VDC)


• typ wyjść FAC, FBAT: OC (Open Collector otwarty kolektor)


• napięcie i prąd zasilania: Uin=195~265V AC, 50Hz, Irms=0.25A max.


• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia


• napięcie wyjściowe zasilacza: Uout=13.8VDC + 0.5V/-1V gdy brak AKU Un=13.8VDC (@20°C, Iout=0A) Uout=9.5~14.3V gdy AKU podłączony


• napięcie tętnienia napięcia DC: 100 mV p-p max.


• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)


• moc całkowita zasilacza: 25W


• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)


• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V


• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)


• prąd ładowania akumulatora: Ibat=0,7A @12VDC Ibat=0,4A @13,4VDC


• warunki pracy: klasa II, - 10°C ... +55°C RH: 20% ... 90% bez kondensacji


• waga: 130g (netto)


• obudowa: DIN 2M, ABS (UL94-VO)


• wymiary: 36,3 x 90,2 x 57,5 mm

Panel dotykowy (klawiatura dotykowa) Ropam TPR-4WS z ekranem 4,3”, w obudowie natynkowej, białej. Nowoczesna stylistyka, sprawdzona technologia wraz z efektownym kolorowym wyświetlaczem LCD doskonale nadaje się do aranżacji w większości wnętrz i pomieszczeń.

Intuicyjny i przejrzysty interfejs sprawia, że sterowanie systemem alarmowym i automatyka domową jest bardzo proste.

Panel (wyposażony w rozłączne złącza) to nowoczesny element sterowania i kontroli systemu alarmowego, dedykowany do systemu NeoGSM-IP(-64), OptimaGSM.

Urządzenie przeznaczone jest do montażu w puszce instalacyjnej fi60.

Cechy produktu (TPR-4WS):

• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności


• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD



• panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów



• interaktywne graficzne menu z piktogramami (ikonami)


• dwa ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika


• wizualizacja i sterowanie automatyką domową


• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, pięć profili temperatury,, cztery przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)


• funkcja losowego układu klawiatury numerycznej


• tekstowe podpowiedzi dla danych funkcji


• pasek dodatkowych informacji o stanie systemu


• sygnalizacja akustyczna


• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury


• 2 wejścia alarmowe


• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt)  i/lub podgląd histogramu w trybie wygaszacza ekranu


• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET


• lokalny port USB micro do aktualizacji oprogramowania


• zabezpieczenie antysabotażowe obudowy


• kolor ramki: biały


• wymiary: 122 x 88 x 17 mm (WxHxD) (bez złącz)

Najważniejsze funkcje:

•
  funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię;


•
  rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt); jest też możliwość podglądu historycznego w trybie wygaszacza ekranu.


  Obsługa panelu dotykowego Ropam:





• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager;



• obsługa urządzenia - program RopamNeo.


Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED


• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)


• natężenie dźwięku: max. 120dB


• temperatura pracy: -35°C +60°C


• napięcie zasilania: 12VDC


• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA


• wymiary: 300 x 300 x 78mm


• waga: 0,9kg

Akumulator bezobsługowy 12V 7Ah:

• napięcie nominalne 12V


• pojemność nominalna 7Ah


• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm


• waga 2,0kg
