Pełny zestaw automatyki do bram przesuwnych do bram o wadze do 500 kg

GENIUS BLIZZARD 500 ENC

Zastosowana central Sprint 382 to unowocześniona wersja centrali 748D. Blizzard 500 posiada przewagę na modelem 740 ponieważ posiada Enkoder (czujnik przeciwzgnieceniowy).

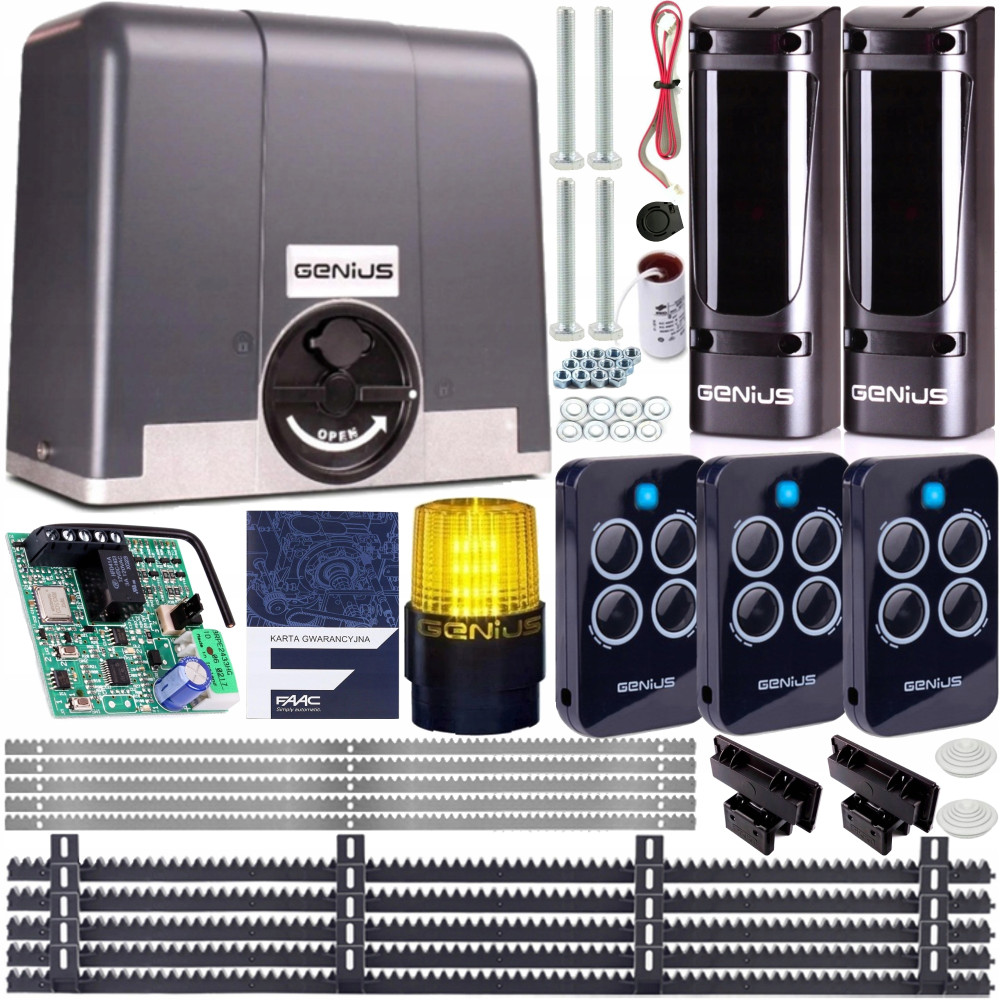

Skład zestawu Genius Blizzard 500 ENC:

• Napęd Genius Blizard 500 ENC


• Enkoder przeciwzgnieceniowy (wykrywa przeszkody)


• Centrala sterująca Sprint 382


• Odbiornik radiowy 2-kanałowy Bravo


• Fotokomórki Vega


• 3x piloty Echo 4-kanałowe


• 5x Listwa poliamidowa bądź metalowa ( do wyboru)


• Lampa sygnalizacyjna LED z wbudowaną anteną


• Kondensator rozruchowy


• Dławiki do kabli uszczelniające obudowę centrali


• Kostki połączeniowe do kabli


• Komplet wyłączników magnetycznych na listwę zębatą


• Karta gwarancyjna


• Instrukcja montażu w języku polskim do pobrania

Napęd GENIUS Blizzard 500 ENC do 500 kg

NAPĘD DO BRAM PRZESUWNYCH

• Wbudowany enkoder - zabezpieczenie przeciwzgnieceniowe


• Napęd zasilany 230V dla bram do 500


• Wytrzymała przekładnia wewnętrzna


• Magnetyczne wyłączniki krańcowe


• Elektroniczna centrala sterująca z przezroczystą, plastikową obudową oraz zewnętrznymi przyciskami programowania


• Duży wybór logiki działania i parametrów roboczych


• Kompaktowe wymiary


• Duża przestrzeń wewnątrz napędu dla łatwiejszego wykonania podłączeń; dogodna dla instalatora regulacja wysokości i głębokości montażu napędu.

Specyfikacja techniczna

•
  Zasilanie (V): 230


•
  Zabezpieczenie termiczne (°C): 140 (samonastawne)


•
  Kondensator (μF): 10


•
  Typ przekładni zębatkowej: Z16 mod.4


•
  Prędkość (m/min): 12


•
  Częstotliwość używania przy 20°C: S3 – 30%


•
  Temperatura otoczenia pracy (°C): -20 +55


•
  Klasa ochrony: IP44


•
  Waga (kg): 9

Zabezpieczenie przeciwzgnieceniowe - ENKODER

Napęd GENIUS Blizzard 500 ENC z wbudowanym enkoderem (czujnik przeciwzgnieceniowy). Gdy brama napotka przeszkodę w trakcie ruchu, automatycznie zatrzyma się aby zapewnić użytkownikom bezpieczeństwo.

3x PILOT ECHO 4-kanałowy 433MHz

• piloty pracują na częstotliwości 433 MHz. System ten jest odporny na zakłócenia, a przez to pracuje wydajniej.


• zasięg nawet do 200 metrów !


• sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code 70 bilionów kombinacji - kod dynamicznie losowo zmienny


• każdy pilot wyposażony jest w baterię.

ODBIORNIK RADIOWY GENIUS BRAVO

• 2-kanały (całkowite otwarcie i funkcja furtki)


• pojemność do 256 pilotów


• kod dynamicznie losowo zmienny (Rolling Code)


• antena zwiększająca zasięg pilota

Lampa sygnalizacyjna Guard LED

• ostrzega że brama została wprawiona w ruch


• element bezpieczeństwa, zwłaszcza po zmroku gdy przy bramie jest ciemno


• wbudowana antena zwiększająca zasięg pilota

FOTOKOMÓRKI BEZPIECZEŃSTWA VEGA O ZASIĘGU 20M

Do instalacji natynkowej na słupkach lub na kolumnie. Fotokomórka kierunkowa samonastawna.

• zasięg działania: 20m


• ustawianie w osi - samonastawna


• wymiary: 41x130x42mm


• pobór mocy przez parę fotokomórek 50mA


• stopień ochrony: IP54


• zasilanie 24 VAC/VDC

Listwy poliamidowe z rdzeniem metalowym.

• cicha praca


• sposób mocowania: farmery (blachowkręty)

W wypadku braku informacji o listwie zębatej, dołączamy listwę poliamidową z rdzeniem stalowym.

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy


• grubość listwy zębatej 8 mm


• sposób mocowania: spawanie

Kondensator rozruchowy

• kumuluje energię, pomaga napędowi w pierwszej fazie ruchu bramy


• fabrycznie wpięty do centrali

Podstawa montażowa

• ocynkowana


• cztery otwory mocujące oraz przepust na przedowy

Pozostałe akcesoria zawarte w zestawie

• śruby mocujące


• nakrętki i podkładki


• karta gwarancyjna


• instrukcja montażu

KOMPLETNY I GOTOWY DO MONTAŻU ZESTAW GENIUS BLIZZARD 500 DO BRAM PRZESUWNYCH O WADZE DO 500 KG.
