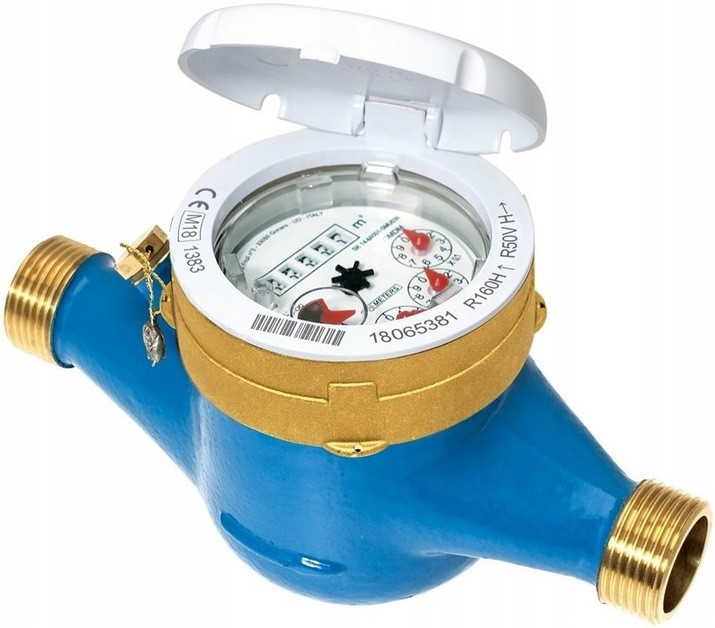

BMeters GMDMIF25260R100/R50 многоструен водомер

Wodomierz GMDM-I 1" AF Q3-6,3 m3/h DN25 R100/R50

Wodomierz wielostrumieniowy, suchobieżny wysposażony w klapkę chorniącą liczydło. Przystosowany do montażu modułu radiowego Wireless M-BUS, moduł magistralowego M-BUS Line zgodnie z PN-EN13757 oraz modułu z nadajnikiem impulsów. Przeznaczony jest do montażu w obiektach o zróżnicowanym poborze wody: budynki jedno i wielorodzinne oraz użyteczności publiczej.

Napędzany za pośrednictwem wzmocnionego czetropolowego sprzędła magnetycznego, które eliminuje jego zerwanie oraz poślizg. Zwiększona dokładność pomiaru, wynika z jego konstrukcji. Dzięki temu, że strumień rozdziela się na mniejsze strumienie, uzyskujemy równomierne obciążenie łopatek wirnika.

Wodomierz produkowany jest wg przepisów MID w klasach R160-H lub R100-H, w wersji do wody zimnej (50oC) oraz ciepłej (30-90oC) w średnicach 1⁄2” do 2”. W standardzie wyposażony jest w pierścień antymagnetyczny. Model GMDM-I zgodnie z Atestem Higienicznym jest dopuszczony do pomiaru zużycia wody przeznaczonej do spożycia.

Deklarowane parametry według normy PN- EN14154:

•
  Klasa temperaturowa: T50, T30/90


•
  Klasa straty ciśnienia: Δp63


•
  Klasa ciśnieniwa: MAP16


•
  Klasa odporności na zaburzenia przepływu po stronie dopływu: U0


•
  Klasa odporności na zaburzenia przepływu po stronie odpływu: D0

Dane techniczne:

•
  Przepływ maksymalny Q4 (m3/h): 7,875


•
  Ciągły strumień objętości Q3 (m3/h): 6,3


•
  R = 100H

  - Pośredni strumień objętości Q2 (l/h): 100,8




  - Minimalny strumień objętości Q1 (l/h): 63





•
  R = 160H

  - Pośredni strumień objętości Q2 (l/h): 63




  - Minimalny strumień objętości Q1 (l/h): 39,38





•
  R = 50H,V

  - Pośredni strumień objętości Q2 (l/h): 201,6




  - Minimalny strumień objętości Q1 (l/h): 126





•
  Czułość (l/h): 10


•
  Odczyt maksymalny (m3): 99,999


•
  Maksymalne dopuszczalne ciśnienie (bar): 16

Wymiary:

•
  Średnica: 1"


•
  L (mm): 260


•
  I (mm): 360


•
  H (mm): 117


•
  B (mm): 104


•
  D (gwint): 1"1/4
