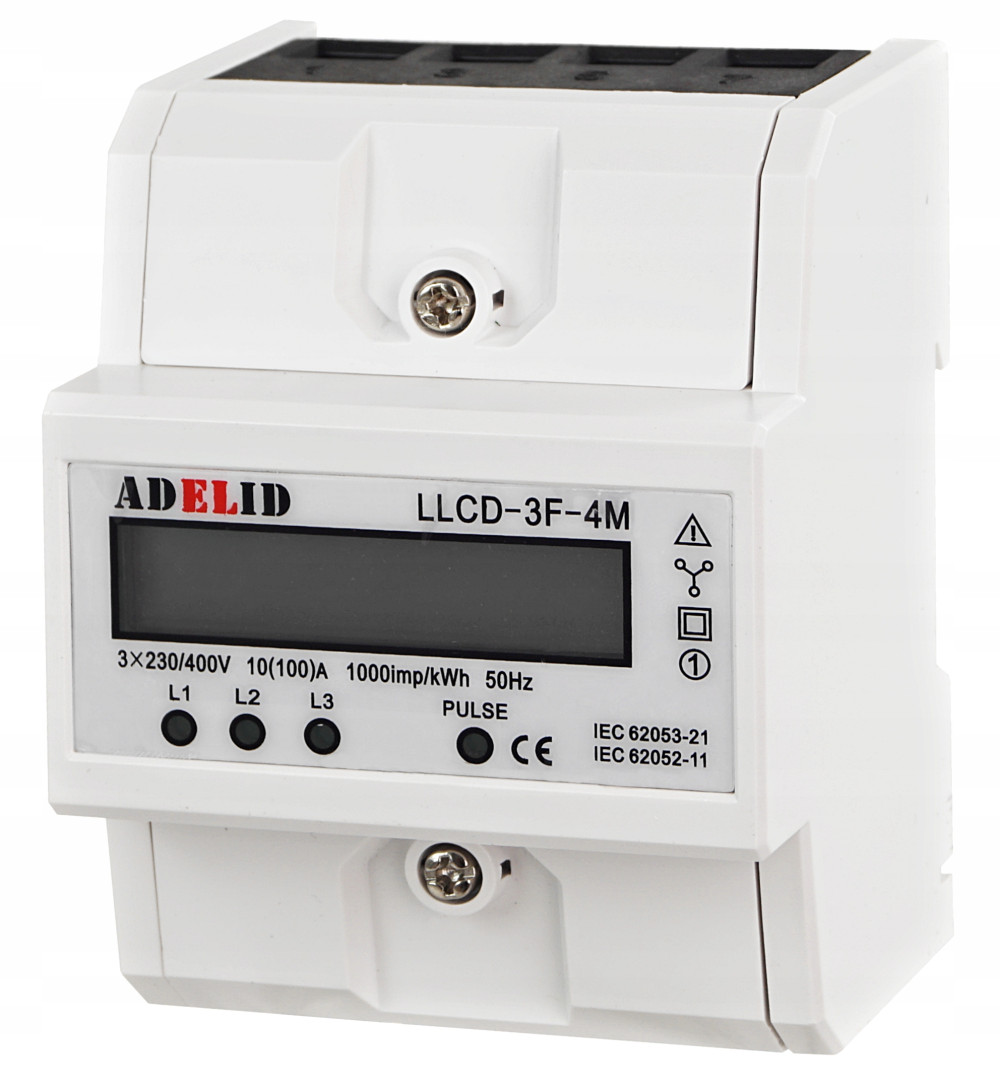

LICZNIK ENERGII ELEKTRYCZNEJ 3 FAZOWY 10(100)A LCD

INDEKS: LLCD-3F-4M

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 3-fazowy.

Najważniejszymi cechami produktu są:

• szeroki zakres pomiaru ,


• wysoka dokładność, niezawodność,


• odporność na przeciążenia.

Pobór energii jest bardzo niski. Trzy diody pokazują obecność każdej z faz.

Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji.

Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.

Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Po zaniknięciu napięcia licznik zapamiętuje odczyt.

DANE TECHNICZNE:

• Prąd max: 100 A,


• Prąd bazowy: 10 A,


• Napięcie: 3x120/208V, 3x220/380V, 3x230/400V,


• Częstotliwość: 50/60Hz,


• Pobór mocy: <2W/10VA,


• Normalny zakres napięcia: 90%Un~110%Un,


• Graniczny zakres napięcia: 70%Un~120%Un


• Stopień ochrony: IP20,


• Klasa dokładności: 1,


• Częstotliwość impulsów: 1000imp/kWh,


• Wyświetlacz: LCD 6+1= 999999,9kWh,


• Sygnalizacja zasilania: 3xLED czerwona, żółta, zielona,


• Sygnalizacja impulsu: LED czerwona,


• użytkowania:  -25°C / +55°C,


• Wilgotność: <75%,


• Maksymalny przekrój przewodów: 35 mm,


• Montaż: szyna DIN 35 mm,


• Instalacja na wysokości około 1,8 m.


• Brak przycisku do resetowania licznika.

CERTYFIKAT CE

W ZESTAWIE INSTRUKCJA OBSŁUGI

WYMIARY LICZNIKA ORAZ SCHEMAT PODŁĄCZENIA

Wyprodukowany i testowany zgodnie z międzynarodowymi normami:

• ISO9001


• IEC62053-21


• IEC62052-11
