LICZNIK 3F DO FOTOWOLTAIKI DWUKIERUNKOWY ENERGII

Indeks: L3F-2W

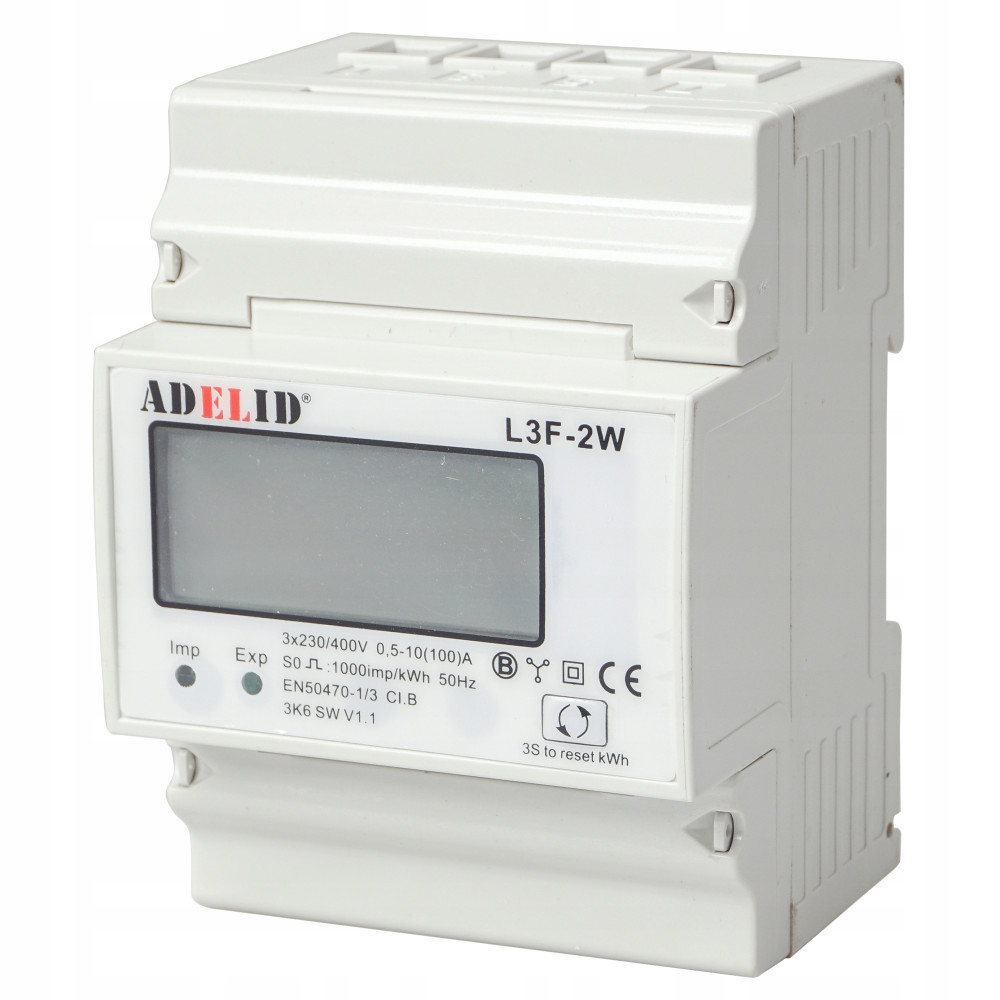

Licznik trzyfazowy L3F ADELID (pobór/oddanie), z wyświetlaczem LCD, wyposażony w przycisk RESET, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego, 3-fazowego, z dokładnością w klasie 1/B.

✅ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.

✅ Za pomocą funkcji import (pobieranie)/eksport (oddawanie) kWh i W można go używać do pomiaru dwukierunkowego energii odnawialnej. Funkcja resetu kWh umożliwia użytkownikowi sprawdzenie zużycia i poboru energii w wybranym okresie czasu.

✅ Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

✅ SDM72Bi- model mierzy i wskazuje całkowity pobór/oddanie energii aktywnej i mocy. Model wyposażony w przycisk RESET, do resetowania wskazań (3s) oraz przejścia pomiędzy wartościami (1s).

STOSOWANY W UKŁADACH FOTOWOLTAIKI

✅ Dane techniczne:

• Napięcie znamionowe (Un): 230V/400V AC (3~),



• Zakres pomiarowy napięcia: 80% ~ 120% Un,



• Prąd bazowy (Ib): 10A,



• Prąd maksymalny (Imax): 100A,



• Prąd minimalny (Imin): 0,5A,



• Zakres prądu pracy: 0,4% Ib-Imax,



• Przeciążenie prądowe: 30 Imax przez 0,01s,



• Częstotliwość znamionowa: 50 Hz,



• Pobór własny: ≤ 2W/10VA na fazę,



• Wyjście impulsowe: 1000imp/kWh,



• Maksymalny odczyt: 99999,9 kWh,



• Reset: 3s,



• Czas uruchomienia: 10 sekund,



• Dokładność pomiaru: EN 50470-1/3, IEC 62053-21



• Wilgotność podczas pracy: ≤ 90%,



• Wilgotność podczas magazynowania: ≤ 95%,



• Temperatura podczas pracy: -25°C/+ 55°C,



• Temperatura podczas magazynowania: -40°C/+ 70°C,



• Stopień ochrony: IP51,



• Środowisko mechaniczne: M1,



• Klasa izolacji licznika w obudowie: II,



• Środowisko elektromagnetyczne: E2,


Właściwości izolacyjne:

• Napięcie udarowe AC: 4kV dla 1 min,



• Impulsowe napięcie udarowe: 6kV-1.2µS.


✅ Schemat podłączenia:

• 1/5      L1  WE/WY


• 2/6      L2  WE/WY


• 3/7      L3  WE/WY


• 4/8      N

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Wymiary urządzenia:

•
  A: 100 mm


•
  B: 35 mm


•
  C: 72 mm


•
  D: 66 mm


•
  E: 45 mm

Waga: 0,2 kg.

✅ Montaż na szynie DIN:

A: 35 mm.

✅ NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych, podczas montażu,


• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,


• licznik powinien być umieszczony w suchym pomieszczeniu,


• po zamontowaniu licznika należy założyć pokrywy ochronne,


• urządzenie należy chronić przed wstrząsami oraz upadkiem.
