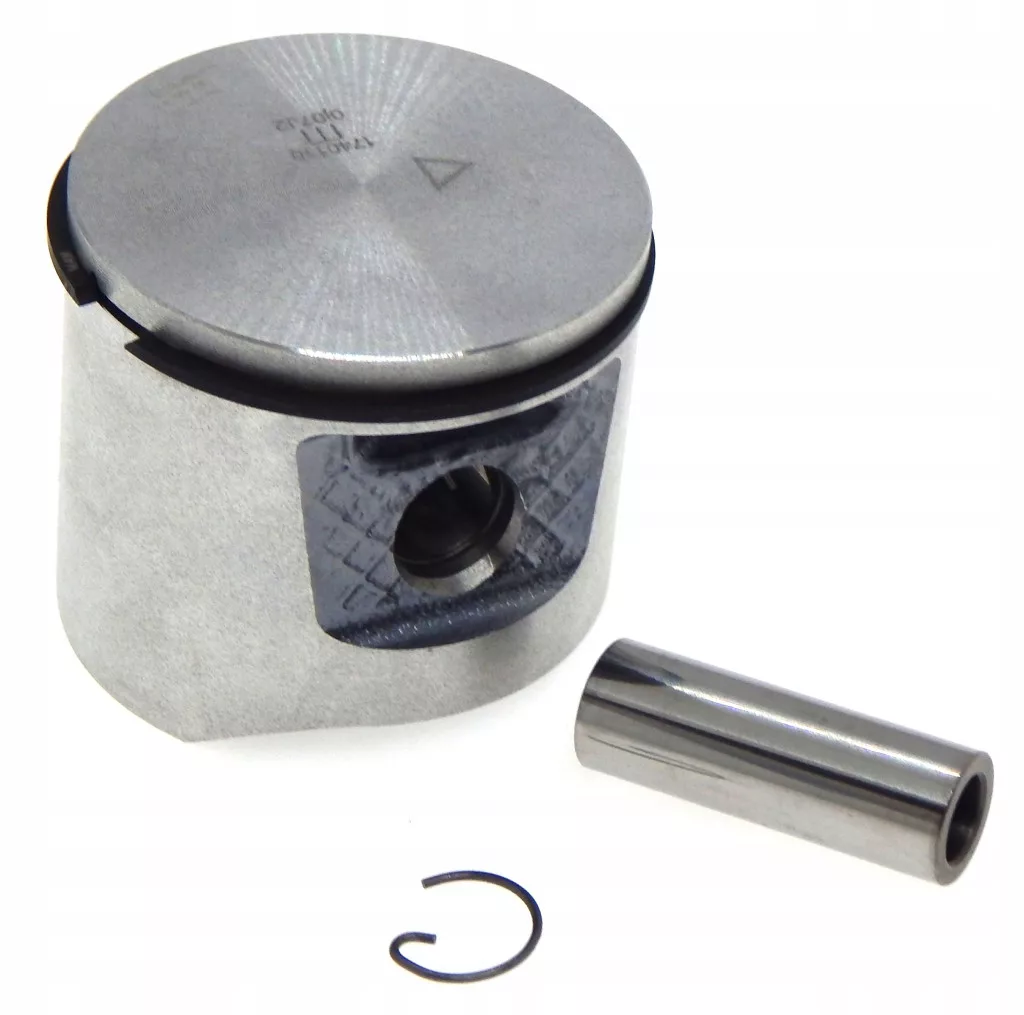

* Makita tłok do przecinarki spalinowej EK6101

nowy oryginalny

( Piston Complete Set / POWER CUTTER )

•
  Producent: Makita



•
  Kod producenta: 315132200 / 183K15-9 / 143436-1 / 191L97-3


•
  EAN: 4002838149049


•
  Pozycja na schemacie: nr 120 - EK6101

Zastosowanie - piła / przecinarka spalinowa EK6101

Lista części do EK6101

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 123476-5 Wewnętrzna obudowa przekładni kpl; 1

002; 143445-0 Zawór pomocniczy; 1

003; 424170-5 Zawór; 1

004; 213829-7 Pokrywa włącznika on/off 17; 2

005; 852C57-3 Pokrywa pręta EK6101; 1

006; 264108-6 SQUARE NUT M5; 5

007; 456295-7 Powłoka zewnętrzna uchwytu; 1

008; 266478-9 Płytka dźwigni kpl 5.5X16; 1

009; 424781-6 Sprężyna płaska rozrusznika; 1

010; 163499-1 SUCTION HEAD; 1

011; 424782-4 Papierowe worki; 1

012; 213826-3 Pokrywa włącznika on/off 13; 1

013; 213827-1 Pokrywa włącznika on/off 20; 1

014; 456299-9 Pokrywa prowadnika sztyftu; 1

015; 141378-3 TANK CAP COMPLETE; 1

016; 213080-9 Pokrywa włącznika on/off 29.5; 1

017; 346958-2 BOTTOM SHEET; 1

018; 266991-7 Płytka dźwigni kpl 5X15; 4

019; 266605-8 Płytka dystansująca M5X16; 2

020; 143461-2 Noga stojaka; 2

021; 266950-1 Płytka dystansująca M6X14; 2

022; 143442-6 Wspornik podwójny (ściana); 1

023; 143460-4 Noga stojaka; 1

024; 143462-0 Noga stojaka; 1

025; 266950-1 Płytka dystansująca M6X14; 1

026; 266475-5 Płytka dźwigni kpl 5.5X20; 2

028; 456297-3 Klin; 1

029; 266990-9 Płytka dystansująca M6X35; 1

030; 319369-4 STAND SUPPORT; 1

031; 424788-2 Noga; 1

032; 266475-5 Płytka dźwigni kpl 5.5X20; 2

033; 424781-6 Sprężyna płaska rozrusznika; 2

034; 143451-5 Osłona filtra; 1

035; 266947-0 Płytka dystansująca M5X14; 2

036; 807L79-2 Etykieta ostrzegawcza; 1

037; 807F55-0 Etykieta ostrzegawcza; 1

038; 807F56-8 Pokrywa włącznika next; 1

039; 424789-0 AIR FILTER; 1

040; 143490-5 Komplet osłony; 1

041; 266605-8 Płytka dystansująca M5X16; 5

042; 264108-6 SQUARE NUT M5; 2

043-1; 422201-4 SEALING INTAKE MANIFOLD; 1

044; 456291-5 Kolektor; 1

045; 346957-4 Korbowód; 1

046; 456292-3 Kanał; 1

047; 264119-1 HEXAGONAL NUT M4; 4

048; 456294-9 Głowica żyłkowa; 1

049; 233631-2 Tuleja uszczelniająca; 1

050; 456293-1 Wkręt pasowany z łbem grzybkowym; 1

051; 326621-3 Wkręt pasowany z łbem płaskim i gniazdem 6-kątnym; 1

052; 168398-2 PRIMER PUMP; 1

053; 424785-8 VITON TUBE L=122mm; 1

054; 424783-2 VITON TUBE L=40mm; 1

055; 424784-0 VITON TUBE L=84mm; 1

056; 424786-6 VITON TUBE L=200mm; 1

057; 424787-4 TUBE. VITON 10X6 L=82MM; 1

058; 346956-6 Pasek transmisyjny; 1

059; 346955-8 Pasek na ramię kpl; 1

060; 143440-0 INTERMEDIATE WALL CPL. 1

062; 424780-8 Osłona sitka separującego; 1

064; 424777-7 SUCTION PIPE; 2

065; 346867-5 Płyta cylindra kpl; 1

066; 424778-5 Uszczelka uchwytu; 1

068; 143439-5 Bloczek; 1

069; 424795-5 Płytka regulacyjna; 1

070-1; 326770-6 Pokrywa prowadnika sztyftu; 1

071-1A; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 2

071-1D; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 2

072-1A; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 2

072-1D; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 2

073; 346951-6 Zawór przewodu; 1

074; 310674-2 Ogranicznik zaworu; 1

075; 266985-2 Płytka dystansująca M4X8; 1

076; 346959-0 Kulka stalowa; 1

077; 346876-4 Uszczelnienie tłumika; 1

078; 161392-3 Komplet tłumika; 1

080; 266605-8 Płytka dystansująca M5X16; 3

082; 264108-6 SQUARE NUT M5; 1

083; 143454-9 STARTING DEVICE BLUE CPL.; 1

084; 143455-7 Uchwyt sprężynowy; 1

085; 806K78-5 Etykieta z logo Makita; 1

086; 452458-3 Uchwyt ślizgowy; 1

087; 267862-1 Podkładka sprężynowa 5; 1

088; 424797-1 Linka rozrusznika; 1

089; 266938-1 Płytka dystansująca M5X20; 4

090; 140587-1 Komplet sprężyny zwijającej; 1

092; 456308-4 Filc; 1

093; 234193-3 SPRING EASY START; 1

094; 456309-2 Łatwe uruchamianie prowadnicy; 1

095; 266616-3 Śruba z gniazdem 6-kątnym; 1

096; 456307-6 Bijak kpl; 1

097; 161390-7 Przewód zwarciowy; 1

099-1; 266472-1 Płytka dystansująca M5X20; 2

100; 346954-0 EARTH SHEET; 1

101; 451462-9 Podkładka ochronna; 2

102-1; 123479-9 Płytka przedniego ramienia; 1

103; 424706-0 PLUG CAP; 1

104; 168517-0 SPARK PLUG; 1

105; 143450-7 Komplet koła zamachowego; 1

106; 346953-2 Zapadka; 2

107; 267822-3 Podkładka sprężynowa 8; 1

108; 264022-6 HEX. NUT M8X1; 1

109; 456289-2 Kulka; 1

110; 266942-0 Płytka dystansująca M5X20; 1

111; 143437-9 Komplet obudowy skrzyni korbowej MS; 1

112; 266984-4 Płytka dystansująca M5X25; 4

113; 266984-4 Płytka dystansująca M5X25; 4

114; 213814-0 Pierścień promieniowy; 2

115; 211154-0 BALL BEARING 6202; 1

116; 143435-3 CRANK SHAFT COMPLETE; 1

117; 212164-0 Łożysko igiełkowe; 1

118; 346950-8 Naklejka "sjs2"; 1

119; 319375-9 Cylinder 47; 1

120-1; 143436-1 Komplet tłoka; 1

120-2; 191L97-3 PISTON SET; 1

121; 257384-9 Prowadnica kątomierza D47; 1

122-1; 234390-1 Zacisk tłoka 11; 1

123-1; 257846-7 Prowadnica dolna kpl; 1

124; 346966-3 Uszczelka skrzyni korbowej; 1

125; 258038-1 Tuleja harmonijkowa do odsysania pyłu 3-16; 4

126; 211154-0 BALL BEARING 6202; 1

127; 266474-7 Płytka dystansująca M5X9; 1

132; 143449-2 Komplet obudowy skrzyni korbowej CS; 1

135; 211168-9 BALL BEARING 6901; 2

137; 161387-6 Koło łączące; 1

138; 257385-7 SPACER; 1

139; 267389-1 Osłona portu 12; 1

140; 168510-4 Koło; 1

141; 424799-7 Pasek klinowy; 1

142; 143438-7 Dźwignia łącznika; 1

143; 266942-0 Płytka dystansująca M5X20; 4

144; 266976-3 Płytka blokująca kpl M8X25; 1

146; 234389-6 Silnik indukcyjny 20X1.2; 1

148-1A; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 6

148-1D; 251577-0 H.L. SOCKET HEAD BOLT M5X16; 6

149; 319373-3 Pierścień dociskowy; 1

150; 424792-1 Terminal nieizolowany; 1

151; 424794-7 Sprężyna śrubowa (wewnętrzny); 1

152; 424793-9 Sprężyna śrubowa (zewnętrzny); 1

153; 424792-1 Terminal nieizolowany; 1

154-1; 140V94-6 HOOD COMPLETE; 1

155; 326623-9 Oś; 1

156-1; 211137-0 BALL BEARING 6201LLU; 1

157; 257386-5 SPACER; 1

158; 234388-8 Silnik indukcyjny 32X1.2; 1

159-1; 211137-0 BALL BEARING 6201LLU; 1

160; 216217-7 Podkładka; 1

161; 222188-8 PULLEY PJ6; 1

162; 310675-0 Tarcza mimośrodowa; 1

163; 267822-3 Podkładka sprężynowa 8; 1

164; 264022-6 HEX. NUT M8X1; 1

165; 807G52-2 Etykieta ostrzegawcza; 1

166-1; 183J43-8 Zestaw przystawki do wody; 1

C10; 143452-3 Zestaw adapterów odświeżających; 1

167; 266994-1 Podkładka polipropylenowa; 2

168; 213828-9 Pokrywa włącznika on/off 11; 1

169; 213584-1 Pokrywa włącznika on/off 16; 2

170; 424791-3 WATER FILTER; 1

171; 213828-9 Pokrywa włącznika on/off 11; 1

172; 266993-3 Śruba regulacyjna; 1

176; 319371-7 Przekładnia wewnętrzna kpl 20.0; 1

177; 319372-5 Przekładnia wewnętrzna kpl 25.4; 1

178; 424796-3 Uszczelka uchwytu; 1

180; 234358-7 Sprężyna zacisku; 1

181; 266626-0 Płytka dźwigni kpl 5X12; 2

182; 233629-9 Sprężyna skrętna; 2

185-1; 143441-8 AIR HEAD COMPLETE; 1

190; 161395-7 Gąbka falista DM21A; 1

192; 234390-1 Zacisk tłoka 11; 1

193A; 422641-6 INTAKE FLANGE GASKET; 1

193D; 422641-6 INTAKE FLANGE GASKET; 1

A01-2; 198692-8 Wkręt samogwintujący z grubym łbem; 1

C10; 782025-3 Wlot kpl; 1

C20; 782033-4 Zamienny adapter kpl 13/19; 1

C30; 783012-5 Śruba z kołnierzem i gniazdem 6-kątnym; 1

C40; 831340-3 Wkręt samogwintujący pf z kołnierzem; 1

A02; 123121-2 Łapacz sprężyny; 1

A03A; B-54053 DIAMOND WHEEL350X25.4, NEBULA; 1

B01; 183J68-2 Nasadka zamiatająca; 1

B02; 183F33-7 STARTER-RATCHET SET; 1

E01; 809P13-2 Kołek flanszy; 1
