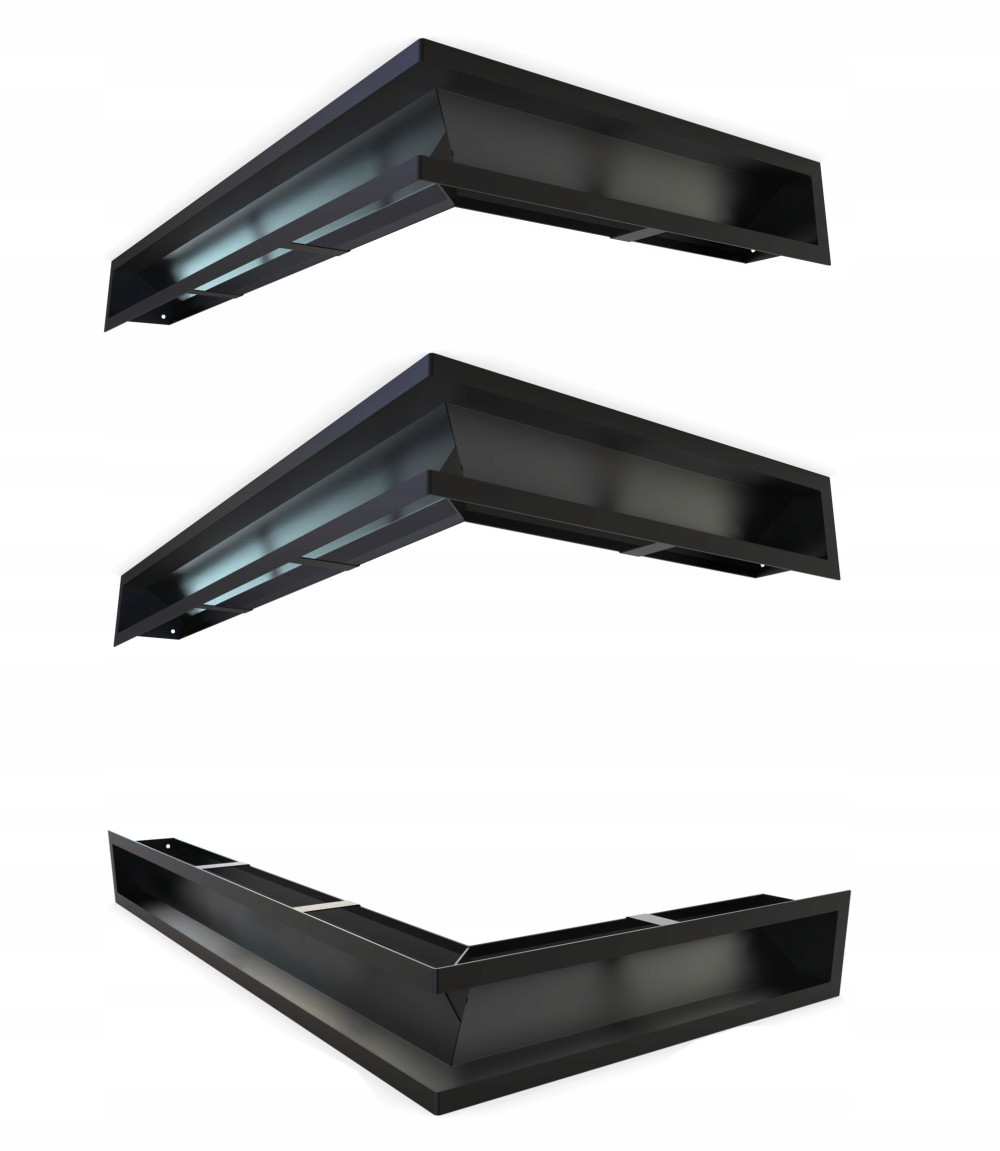

ZESTAW 3 SZT. KRATEK WENTYLACYJNYCH

KOMINKOWYCH TYPU LUFT NAROŻNY

2 x GÓRA    - 1 x DÓŁ

Kratka kominkowa typu LUFT narożny lewy 74x40x9 cm - (DH/L/NL/740x400x90(80))

Kratka kominkowa typu LUFT narożny prawy 74x40x9 cm (DH/L/NP/400x740x90(80))

+

Kratka kominkowa typu LUFT narożny prawy lub lewy 74x40x9 cm

Informacje o produkcie:

•
  kratki luft o wymiarze  400 x 740 x 90 mm



• głębokość 80 mm


• wysokość 90 mm,


• wysokość w środku kratki: 60 mm


• symbol produktu : DH/L/NP/400x740x90(80), (DH/L/NL/740x400x90(80))


• stalowe, dodatkowo wzmacniane, odpowiednio przygotowane do pracy w podwyższonych temperaturach


• kolor czarny


• pokryte farbą proszkową posiadającą bardzo dobre własności mechaniczne, a także wysoką stabilność koloru i odporność termiczną


• pole czynne luftu :  462 cm²


• wlot powietrza pod kątem 45 stopni


• nowoczesny design

LUFT to doskonałe uzupełnienie i minimalistyczne wykończenie obudowy kominkowej.

Gwarantuje prawidłowe działanie kominka poprzez cyrkulację powietrza w obudowie.

WERSJA LEWOSTRONNA                          WERSJA PRAWOSTRONNA

TEN ZESTAW LUFTÓW NADAJE SIĘ DO :

- KOMINKA Z SZYBĄ BOCZNĄ PRAWĄ

- KOMINKA Z SZYBĄ BOCZNĄ LEWĄ

PRZY MONTAŻU NALEŻY PAMIĘTAĆ O PRAWIDŁOWYM UŁOŻENIU KRATEK

ORAZ  O  ODPOWIEDNIM DOBORZE LUFTÓW

DO POSIADANEGO KOMINKA ( POLE CZYNNE KRATEK WLOTOWYCH I WYLOTOWYCH ) !!!

DH LUFT NAROŻNY

PRAWY 400X740X90 (80)

DH LUFT NAROŻNY

LEWY 740X400X90 (80)

WAŻNE !!!  Montując kratkę typu luft należy przestrzegać zasad prawidłowego montażu. Instalując kratkę nad wkładem kominkowym-  jej wlot powinien być skierowany do dołu. Instalując kratkę pod wkładem kominkowym należy wlot kratki skierować ku górze. Takie rozmieszczenie luftów pozwoli zachować prawidłową cyrkulację powietrza w zabudowie.

PONIŻEJ SCHEMAT MONTAŻU LUFTÓW

WARIANT 1 -

KOMINEK PRAWOSTRONNY

DWIE GÓRNE KRATKI TO LUFT PRAWY NP (krótki bok na bocznej ścianie, otwór skierowany ku dołowi)

DOLNA KRATKA TO LUFT LEWY NL (krótki bok na bocznej ścianie, otwór skierowany ku górze)

WARIANT 2 -

KOMINEK LEWOSTRONNY

DWIE GÓRNE KRATKI TO LUFT LEWY NL  (krótki bok na bocznej ścianie, otwór skierowany ku dołowi)

DOLNA KRATKA TO LUFT PRAWY NP (krótszy bok na bocznej ścianie, otwór skierowany ku górze)

ZESTAW 3 SZT. KRATEK KOMINKOWYCH

TYPU LUFT NAROŻNY 74 x 40 x 9 cm głębokość 8 cm

(2 x góra - 1 x dół )

!!! UWAGA !!! :

PO DOKONANIU ZAKUPU

PROSIMY O PODANIE INFORMACJI DOTYCZĄCEJ

WERSJI KRATEK  - LEWOSTRONNA CZY PRAWOSTRONNA
