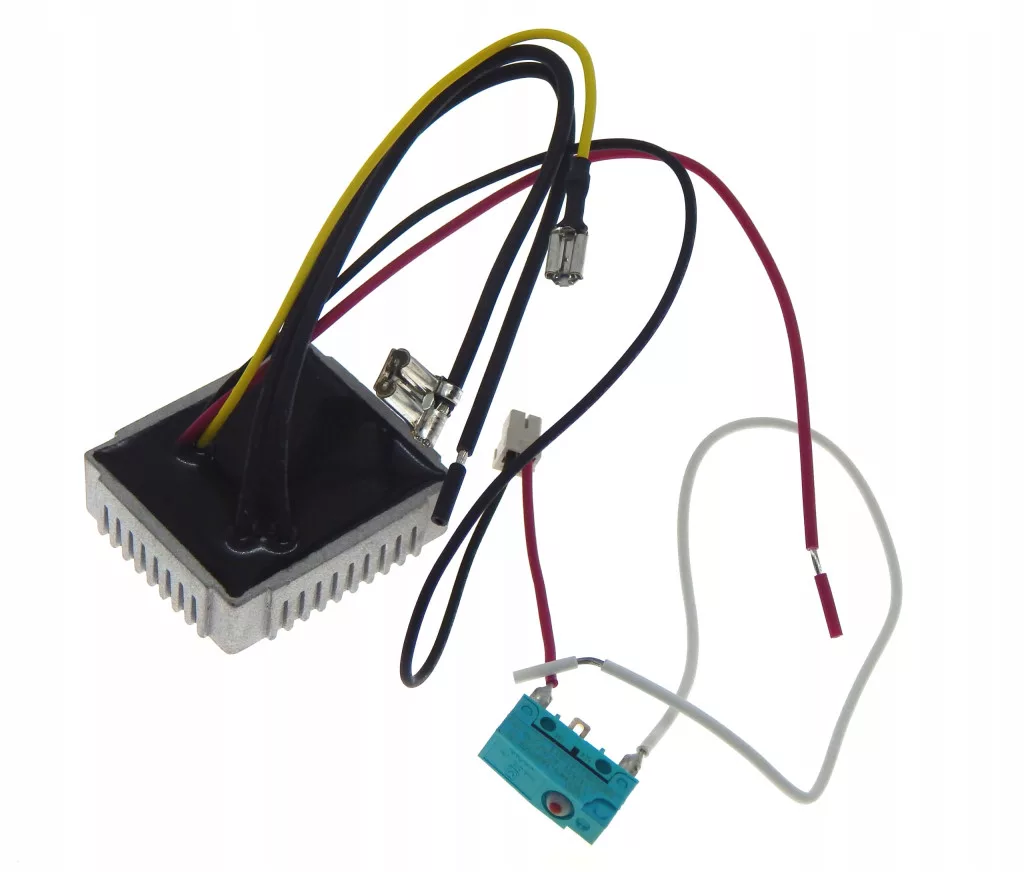

ЕЛЕКТРОНИКА КОНТРОЛЕР MAKITA DCS550 BSS500 E27

/ Makita kontroler do akumulatorowej przecinarki do metalu DCS550

nowy oryginalny

( CONTROLLER / CORDLESS CIRCULAR SAW 136MM / elektronika )

•
  Producent: Makita



• Kod producenta: 620260-4 / 620G70-1


•
  Pozycja na schemacie: 017-1 - DCS550


Zastosowanie:

Akumulatorowa przecinarka do metalu

• BCS550


• DCS550


• DCS552

Akumulatorowa piła / pilarka tarczowa

• DSS500


• DSS501


• BSS500


• BSS501

Spis części do DCS550

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 266053-1 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X35 ; 3

002 ; 643807-7 BRUSH HOLDER CAP ; 2

003 ; 191971-3 Szczotki węglowe ; 1

004 ; 188209-5 Obudowa kpl. ; 1

005 ; 188209-5 Obudowa kpl. ; 1

006 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 4

007 ; 815P08-5 Tabliczka znamionowa DCS550 ; 1

008-1 ; 638925-4 Komplet kielicha końcowego ; 1

009 ; 638420-4 Jarzmo ; 1

010 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 8

011-1 ; 140F58-4 Rękojeść kpl. L ; 1

012 ; 231469-9 Sprężyna dociskowa 4 ; 1

013 ; 419664-3 Dźwignia blokady włączenia ; 1

014 ; 651956-6 Przełącznik TG72BD ; 1

015 ; 231469-9 Sprężyna dociskowa 4 ; 1

016 ; 419665-1 Dźwignia przełącznika ; 1

017-1 ; 620G70-1 CONTROLLER ; 1

018 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 3

019-1 ; 140F53-4 Rękojeść kpl. R ; 1

020 ; 644808-8 Zacisk ; 1

022 ; 419609-1 FAN GUARD ; 1

023 ; 421977-0 Pierścień gumowy 13 ; 1

024 ; 619290-0 Wirnik silnika elektrycznego ; 1

025 ; 345643-4 SHAFT LOCK ; 1

026 ; 233117-6 Sprężyna dociskowa 6 ; 1

027 ; 419656-2 Obudowa przekładni ; 1

028 ; 213560-5 O-ring 44 ; 1

029 ; 210036-3 BALL BEARING 604ZZ ; 1

030 ; 324729-7 GEAR SHAFT ; 1

031 ; 227752-0 Koło zębate śrubowe 27 ; 1

032 ; 210080-0 BALL BEARING 6900ZZ ; 1

033 ; 226635-1 Koło zębate śrubowe 15 ; 1

034 ; 631550-0 Obwód led ; 1

035 ; 262566-0 Osłona gumowa 6 ; 1

036 ; 262563-6 Tuleja 4 ; 1

037 ; 265999-8 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X25 ; 1

038 ; 419662-7 Obudowa ostrza ; 1

039 ; 419663-5 Pokrywa ostrza ; 1

040 ; 266020-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X12 ; 1

041 ; 210006-2 BALL BEARING 696ZZ ; 1

042 ; 961006-2 Pierścień ustalający (ZEWN.) S-10 ; 1

043 ; 226640-8 Koło zębate śrubowe 23 ; 1

044 ; 257760-7 Tuleja 10 ; 1

045 ; 285847-5 BEARING RETAINER 14-23 ; 1

046 ; 210069-8 BALL BEARING 6900DDW ; 1

047 ; 213435-8 O-ring 26 ; 1

048 ; 318087-1 BEARING BOX ; 1

049 ; 324730-2 Wrzeciono ; 1

050 ; 265034-2 Wkręt z łbem wpuszczanym M5X16 ; 2

051 ; 345470-9 Pierścień ; 1

052 ; 345739-1 SPACER ; 1

053 ; 231792-2 Sprężyna naciągu 3 ; 1

054 ; 158116-6 Komplet pokrywy bezpieczeństwa ; 1

055 ; 345739-1 SPACER ; 1

056 ; 257938-2 Pierścień ustalający (ZEWN.) WR-26 ; 1

057 ; 224391-7 Kołnierz wewnętrzny 30 ; 1

058 ; 224404-4 Flansza zewnętrzna 30 ; 1

059 ; 266458-5 Śruba z łbem i gniazdem 6-kątnym oraz kołnierzem M6X18 ; 1

060 ; 961014-3 Pierścień blokujący (EXT) E-8 ; 1

061 ; 272229-0 Dźwignia 40 ; 1

062 ; 252159-1 HEX. NUT M6 ; 1

063 ; 941151-9 Podkładka 6 ; 1

064 ; 331733-9 PIPE 6 ; 1

065 ; 252103-8 HEX. LOCK NUT M5-8 ; 1

066 ; 163471-3 Podstawa ; 1

067 ; 265056-2 Wkręt pasowany z łbem stożkowym ściętym M5 ; 1

068 ; 266405-6 Śruba z łbem płaskim i trzonem kwadratowym M6X75 ; 1

069 ; 267802-9 Podkładka 13 ; 1

A02 ; 783203-8 Klucz imbusowy 5 ; 1

A03D ; ***DC18RC DC18RC FAST CHARGER ; 1

A03E ; ***DC18RC DC18RC FAST CHARGER ; 1

A03G ; ***DC18RC DC18RC FAST CHARGER ; 1

A03H ; ***DC18RC DC18RC FAST CHARGER ; 1

A04-2G ; 197265-4 Akumulator kpl. BL1840B ; 2

A04-3D ; 197600-6 Akumulator kpl. BL1830B ; 2

A04-3E ; 197600-6 Akumulator kpl. BL1830B ; 2

A04-3H ; 197280-8 Akumulator kpl. BL1850B ; 2

A05D ; 141485-2 Komplet obudowy z tworzywa sztucznego ; 1

A05E ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A05F ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A05G ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A05H ; 821551-8 Walizka systemowa (typ 3) ; 1

C10 ; 453974-8 Zatrzask ; 4

A06E ; 837628-9 Wewnętrzna wkładka ; 1

A06F ; 837628-9 Wewnętrzna wkładka ; 1

A06G ; 837628-9 Wewnętrzna wkładka ; 1

A06H ; 837628-9 Wewnętrzna wkładka ; 1

A06-1D ; 803T42-1 Etykieta obudowy z tworzywa sztucznego DCS550RFE ; 1

A07 ; B-07319 T.C.T.SAW BLADE 136X20X30T ; 1

A08D ; 450128-8 Pokrywa akumulatora ; 1

A08E ; 450128-8 Pokrywa akumulatora ; 1

A08G ; 450128-8 Pokrywa akumulatora ; 1

A08H ; 450128-8 Pokrywa akumulatora ; 1

A09E ; 803T34-0 Etykieta DCS550RFJ ; 1

A09F ; 803T35-8 Etykieta DCS550ZJ ; 1

A09G ; 804B07-8 Etykieta DCS550RMJ ; 1

A09H ; 809B69-1 Etykieta DCS550RTJ ; 1

A10E ; 803T38-2 Etykieta obudowy z tworzywa sztucznego DCS550RFJ ; 2

A10F ; 803T39-0 Etykieta obudowy z tworzywa sztucznego DCS550ZJ ; 2

A10G ; 804B08-6 Etykieta obudowy z tworzywa sztucznego DCS550RMJ ; 2

A10H ; 812S02-6 Etykieta obudowy z tworzywa sztucznego DCS550RTJ ; 2

E01 ; 688131-1 LINE FILTER ; 1

E02 ; 688161-2 LINE FILTER ; 1
