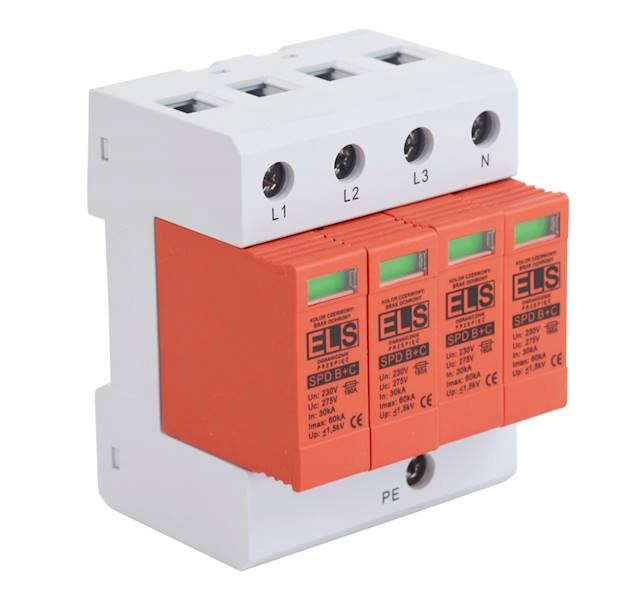

Ogranicznik przepięć SPD30B+C 4P 4,5kA

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ochronnik typu 1+2 (klasa B+C) znajduje zastosowanie w budownictwie mieszkaniowym.

Ochrona przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).

Znamionowy prąd wyładowczy 8/20µs (In): 30kA

Maksymalny prąd wyładowczy (Imax): 60kA

Udarowy prąd wyładowczy 10/350µs (Iimp): 4,5kA

Napięciowy poziom ochrony (Up): ≤1.5kV

Napięcie znamionowe AC (Un): 230/400V

Największe napięcie trwałej pracy AC (Uc): 275V

Czas zadziałania (TA): ≤25ns

Dopuszczalna wilgotność (Rh): ≤95%

Rezystancja izolacji (Risol): >10³MΩ

Maksymalny dodatkowy bezpiecznik: 160A gL

Częstotliwość (f): 50 ~ 60Hz

Prąd upływu: <0.1mA

Przekrój przyłączanych przewodów: 4 ~ 35mm²

Materiał obudowy: UL94-V0

Wskaźnik stanu wkładki: optyczny

Montaż: szyna TH35

Zakres temperatur pracy (Tu): -40°C ~ +80°C

Stopień ochrony: IP20
