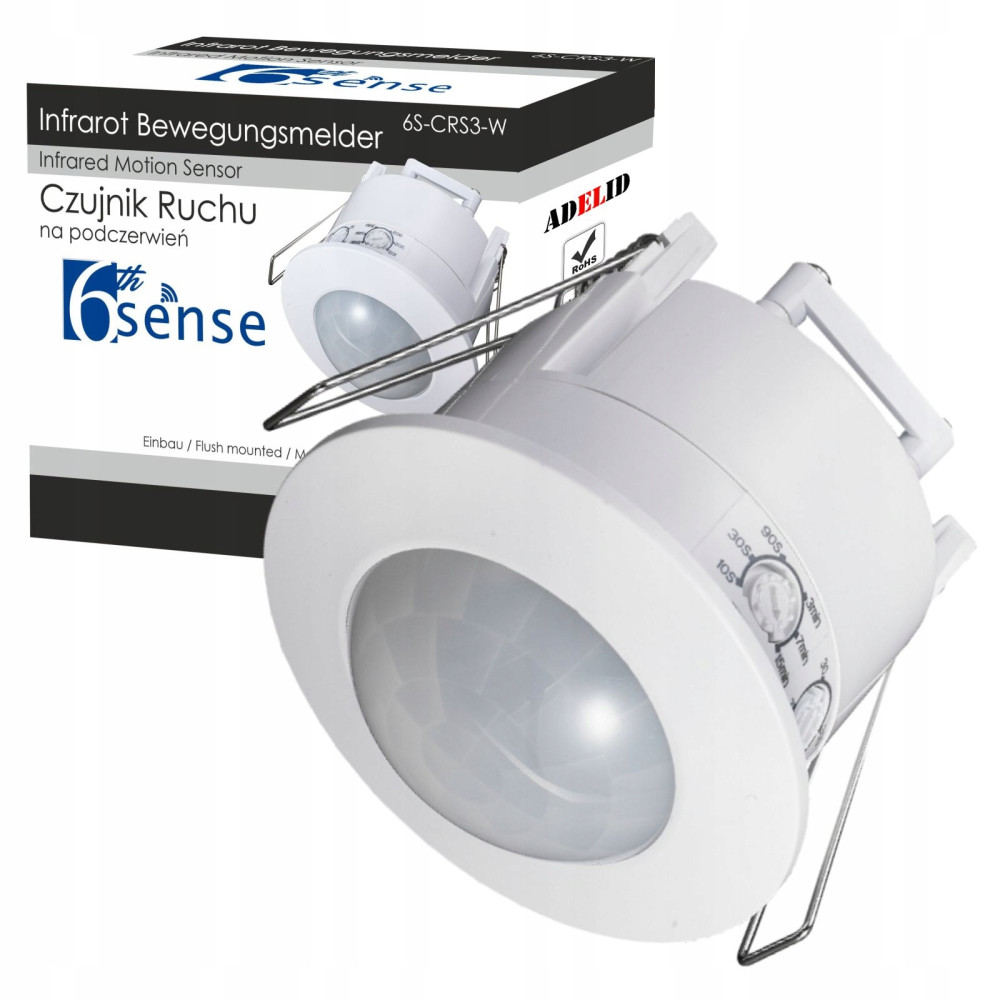

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, PODTYNKOWY, BIAŁY, marki 6thSENSE

KOD PRODUKTU: 6S-CRS3-W

✅ Czujnik ruchu - włącznik podtynkowy PIR 360°.

• Posiada czuły detektor podczerwieni. Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania. Przystosowany do montażu w sufitach podwieszanych.


•
  Czujnik ruchu do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej. Odbiornik- oświetlenie, włączane jest za pomocą czujnika ruchu PIR. Do zastosowania wewnątrz pomieszczeń.


• Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji. Posiada element światłoczuły umożliwiający identyfikację pory dnia. Urządzenie proste w instalacji oraz obsłudze.

✅ DANE TECHNICZNE:

• Kolor czujnika: BIAŁY


• Typ czujnika: PIR (podczerwień),


• Światłoczułość: 3-2000 LUX,


• Kąt widzenia: 360°,


• Zasięg detekcji: 6 m,


• Stopień ochrony: IP20,


• Napięcie: 220 - 250V/AC; 50Hz,


• Pobór mocy: 0,5 W,



• Max. obciążenie: 1200 W,



• Wymiary: Ø79 / 75,6 [mm],


• Instalacja: 2,2 - 4,0 m,


• Temperatura pracy: - 20 ~ +40 C°,


• Wilgotność pracy: <93%RH,


• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 15 min. ± 2 min,



• Wymiary otworu montażowego: 60 mm.


✅ WYMIARY ORAZ

PODŁĄCZENIE ZASILANIA:

L- brązowy (fazowy),

N- niebieski (neutralny),

✅ MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, podtynkowego, IP20.

✅ UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,


• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,


• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,


• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,


• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

✅ ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

• Regulator natężenia oświetlenia „LUX" należy ustawić w pozycji maksimum (SŁOŃCE), regulator czasu załączenia „TIME" w pozycji minimum (10s),


• Następnie należy załączyć zasilanie,


• Po 30 sekundach urządzenie przechodzi w stan czuwania–jest gotowe do pracy. Po wykryciu ruchu w zasięgu pola detekcji obciążenie jest załączane. Gdy w zasięgu pola detekcji nie wykryto ruchu czujnik rozłączy zasilanie odbiornika po upływie 10s±3s,


• Regulatora „LUX" należy ustawić w pozycji min (KSIĘŻYC). Czujnik będzie wykrywał ruch, natomiast obciążenie będzie załączone pod warunkiem wartości natężenia oświetlenia <3lux (warunki nocne, po zmierzchu).

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

LUX - regulacja natężenia światła,

TIME- regulacja czasu świecenia.
