ZESTAW NADAJNIK I ODBIORNIK FOTOKOMÓRKA OBROTOWA 12/24V

Bariera podczerwieni zwana potocznie także fotokomórką jest jednym z najważniejszych urządzeń bezpieczeństwa w automatyce wjazdów. Jej zadaniem jest zasygnalizować wykrycie przeszkody. Zmiana stanu odbywa się poprzez przerwanie wiązki światła podczerwieni np. poprzez wtargnięcie na przejazd. W momencie przerwania zestyk przekaźnikowy zmienia swój stan co powoduje przekazanie informacji do centrali sterującej.

Specyfikacja techniczna

• Stan: Fabrycznie NOWY


• Wymiary urządzenia: 108mm x 35mm x 30mm


• Waga: 105g


• Zasilanie: 12-24V AC lub DC


• Zasięg: max 15metrów


• Pobór prądu: 15mA(odbiornik) oraz 30mA(nadajnik)


• Przekaźnik w odbiorniku o obciążalności: max 1A 36V


• Częstotliwość: 1,92Khz


• Długość fali: 940nm


• Temperatura pracy: -10 do +70°C


• Kąt widzenia: 135 stopni (regulowane)


• Działanie: pod każdym kątem (pion i poziom)

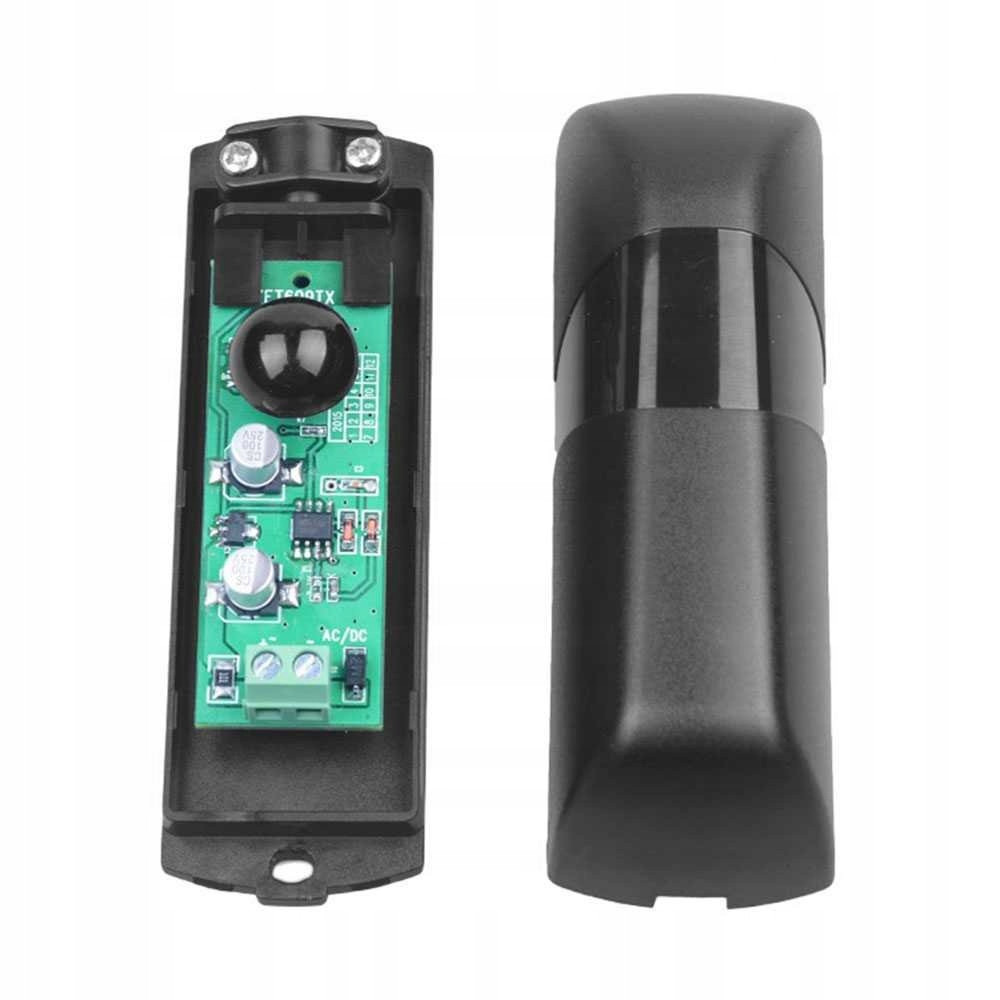

Przedstawiony produkt jest wykonany w klasie IP55 i pozwala zabezpieczyć przejazd o maksymalnej szerokości wynoszącej 15 metrów. Fotokomórki są bardzo wąskie, więc idealnie nadają się np. na wąskie stalowe słupki. Dodatkowo płytki drukowane są obracalne w lewo i prawo (zakres -100 do 100 stopni). Najważniejsze jest jednak spektrum soczewki które wynosi aż 135 stopni.

ZESTAW NADAJNIK I ODBIORNIK FOTOKOMÓRKA OBROTOWA 12/24V

Możliwość regulacji kąta widzenia w zakresie -100 + 100 stopni.

Takie ułożenie pozwala nam montować obudowy na różnych płaszczynach bez potrzeby dorabiania specjalnych podstaw.

Prostota w podłączeniu fotokomórki analogowej!

Nasze nadajniki potrzebują podłączenia dwóch żył doprowadzających zasilania.

W odbiornikach mamy 4 zaciski, gdzie dwa pierwsze są dla doprowadzenia zasilania, a dwa kolejne są odpowiednio stykami COM i NC/NO* przekaźnika.

* - tryb wyjścia NC/NO jest ustawiany przez zworkę na druku.
