GRAF Tunel drenażowy rozsączający 130L KOM-ST130

Wytrzymałe | Rozprowadzenie podczyszczonych ścieków lub wody deszczowej | Dopuszczony ruch kołowy o masie do 1,6 t | Łatwy montaż | Mała powierzchnia wykopu |Elastyczność w sposobie układania (każda z nitek może być ułożona w innym kierunku) | Wysoka skuteczność rozsączania ścieków i deszczówki

Tunele rozsączające 130l - Innowacyjne rozwiązanie dla skutecznego i ekologicznego oczyszczania oraz rozsączania ścieków

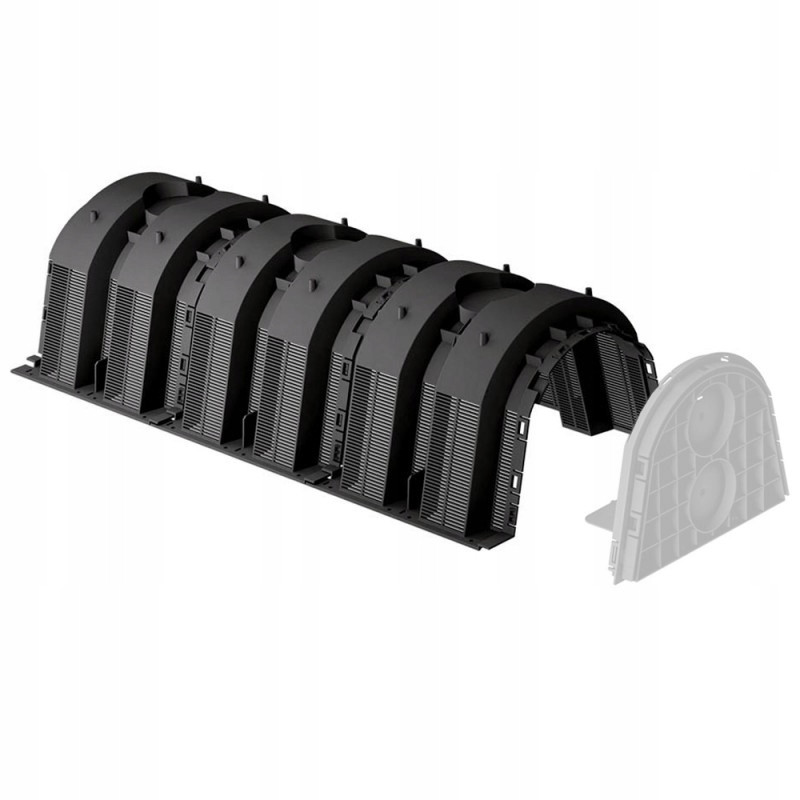

Wytrzymałe komory rozsączające z tworzywa sztucznego

Komory rozsączające o pojemności 130 litrów wykonane są przy użyciu nowoczesnej technologii wtrysku tworzyw sztucznych. Dodatkowe ożebrowanie wzmacnia konstrukcję, zarówno na ściankach bocznych, jak i na sklepieniu co czyni je solidnymi i wytrzymałymi.

Ważnym elementem komór są szczeliny poprzeczne umieszczone w ścianach bocznych, które zapewniają optymalny przepływ ścieków. Boczna powierzchnia perforowana ma wysokości 21 cm i umożliwia skuteczne rozsączanie.

Każda komora posiada powierzchnię rozsączania ok. 1 m², co przekłada się na efektywność procesu oczyszczania.

Grawitacyjne rozsączanie ścieków w gruncie z dodatkowym podczyszczeniem tlenowym

Złoża rozsączające, składające się z tych innowacyjnych komór 130l, idealnie nadają się do grawitacyjnego rozsączania ścieków w gruncie.

Działanie komór rozsączających 130l opiera się na przepływie ścieków z oczyszczalni do złoża. Podczas tego procesu, ścieki są rozsączane przez podsypkę znajdującą się pod tunelami. Bakterie aerobowe, działając w wyniku przepływu i dostępu do tlenu, przyczyniają się do biologicznego oczyszczania ścieków.

Dostęp do tlenu zapewniamy poprzez wentylację grawitacyjną, zintegrowaną z kominkiem na końcu złoża (Nie stanowi części zestawu - do kupienia osobno) oraz wentylację wysoką, wyprowadzoną ponad dach budynku mieszkalnego, spełniającą wszystkie niezbędne wymagania dotyczące kanałów wentylacyjnych.

Łatwe przechowywanie w stosach

Warto również zaznaczyć, że tunele rozsączające 130l są praktyczne i funkcjonalne. Mogą być przechowywane w stosach, co pozwala zaoszczędzić miejsce. Dodatkowo posiadają demontowalny dekiel ułatwiający dostęp do komory i konserwację.

Montaż komór powinien odbywać się zgodnie z opracowanym projektem wykonawczym. Głębokość wykopów pod układ komór zależy od wielu czynników, takich jak głębokość posadowienia oczyszczalni lub zbiornika na wodę deszczową, poziom wód gruntowych, rodzaj gruntu, odległość złoża rozsączającego od oczyszczalni lub zbiornika na wodę deszczową oraz strefy i głębokości przemarzania gruntu.

Warunki montażu komór rozsączających

• Montaż powinien odbywać się zgodnie z projektem wykonawczym.


• Głębokość wykopów zależy od: osadzenia oczyszczalni lub zbiornika na wodę deszczową, poziomu wód gruntowych i rodzaju gruntu, odległości komór od pola rozsączającego oraz stref i głębokości przemarzania gruntu.


• Dno wykopu powinno być co najmniej 1,5 m nad najwyższym poziomem wód gruntowych.


• Minimalna szerokość wykopu to 0,6 m, a odstęp między komorami wynosi co najmniej 1,5 m.


• Tunel powinien być wyłożony warstwą podsypki o grubości minimum 10 cm z tłucznia o frakcji 30-60 mm.


• Zaleca się instalację komór pod trawnikami w pasach zieleni. Mogą być instalowane na terenach z ruchem kołowym do 1,6 t.


• Układ komór powinien być zakończony rurą rewizyjno-napowietrzającą o średnicy D110.


• W przypadku średnio przepuszczalnych gruntów, takich jak gliniaste piaski, zaleca się dodatkową warstwę tłucznia lub kamienia płukanego do wysokości komory, a grubość warstwy podsypki zależy od rodzaju gruntu.


• Należy unikać porośnięcia roślinami o rozległym systemie korzeniowym powierzchni nad i wokół poletka rozsączającego.

Odległości i lokalizacja montażu pola rozsączającego na działce

Należy zachować odpowiednie odległości i lokalizacje montażu. Przewód rozsączający złożony z komór 130l powinien być oddalony:

• Od studni dostarczającej wodę do spożycia przez ludzi o minimum 30 metrów.


• Od granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego minimum 2 metry.


• Od zwierciadła wód gruntowych minimum 1,5 metra


• Natomiast od korony drzew minimum 3 metry.

Obsługa i konserwacja

• Aby zapewnić sprawne działanie tuneli rozsączających, zalecamy regularną kontrolę równomiernego rozdziału ścieków na tunele złoża oraz stosować odpowiednie biopreparaty. Warunki posadowienia złoża muszą być zgodne z instrukcjami obsługi i konserwacji.


• Możliwość rozsączania także wody deszczowej stanowi dodatkową zaletę tuneli rozsączających 130l.

UWAGA: Tunel powinien zostać zakończony specjalnym deklem z deflektorem, zapobiegającym wymywaniu gruntu (do kupienia osobno).

Parametry:

• Objętość: 130 l


• Długość: 119 cm


• Wysokość: 32 cm


• Szerokość: 50 cm


• Waga: 4,2 kg


• 1 tunel rozsączający składa się z 3 elementów, łączonych na zatrzaski
