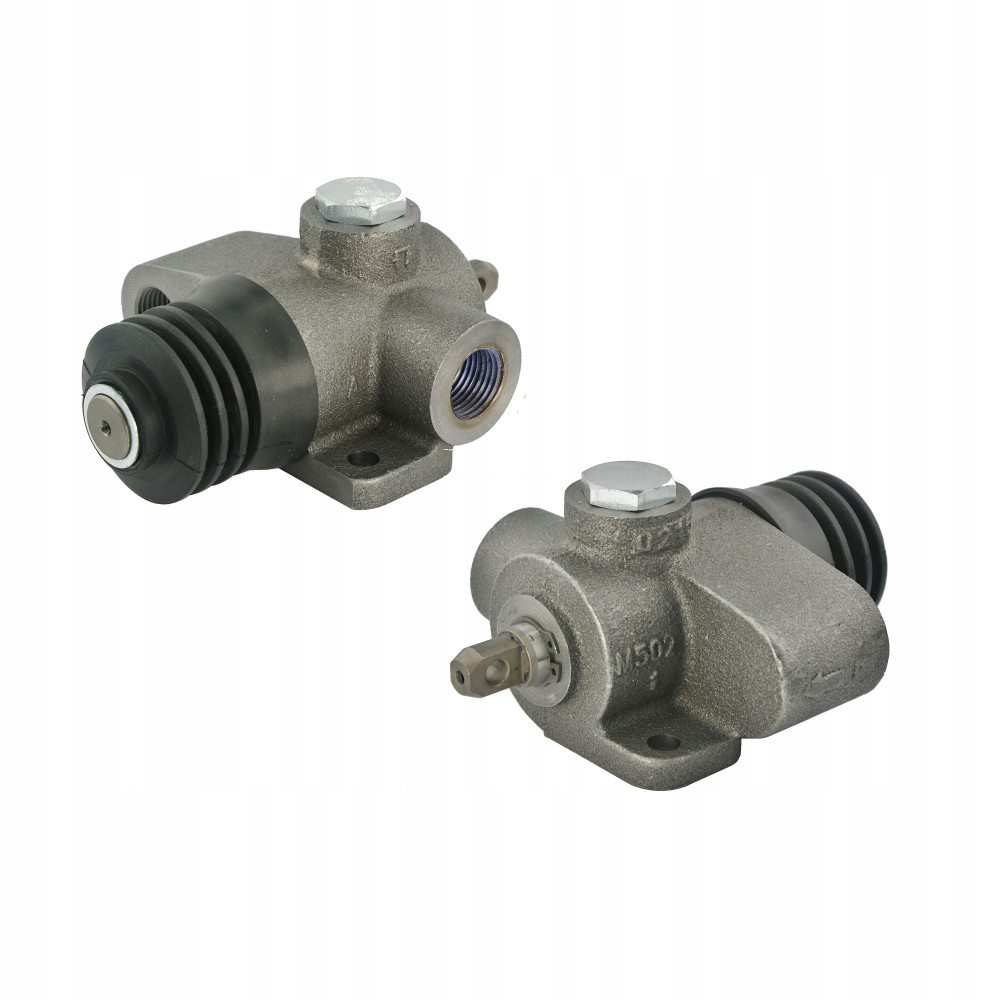

ZAWÓR HYDRAULICZNY KRAŃCOWY 1/2" TYP

V-FCR 1T NORMALNIE OTWARTY CIĄGNIONY

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: V-FCR 1T 80 1/2"; 1.35.36.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór normalnie otwarty, czyli w pozycji fabrycznej przepływ oleju w obu kierunkach jest swobodny, mechaniczne naciśnięcie suwaka zamyka przepływ oleju w obu kierunkach.

Zasada działania:

Zawór normalnie otwarty, czyli w pozycji fabrycznej przepływ oleju w obu kierunkach jest swobodny, mechaniczne pociągnięcie suwaka zamyka przepływ oleju z P do A, przepływ z A do P cały czas pozostaje swobodny.

Podłączenie:

Przyłącz P do linii zasilającej oraz A do odbiornika np. siłownika.

Dane techniczne:

Początek zamykania przepływu po przesunięciu suwaka o 7mm przy minimalnej sile 6,5 kg.

Całkowite zamknięcie przepływu po przesunięciu suwaka o 20,5mm przy minimalnej sile 18kg.

Maksymalny przepływ: 80 l/min

Ilość otworów hydraulicznych w korpusie: 2

Gwinty zewnętrzne w korpusie: 1/2" [BSP]

Materiał korpusu: żeliwo

Dopuszczalne maksymalne ciśnienie: 350 bar

Waga: 1,616 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu krańcowego normalnie otwartego V-FCR 1T (zdj.):
