Хидравлични гилотинни ножици за ламарина FPM12N6x2500

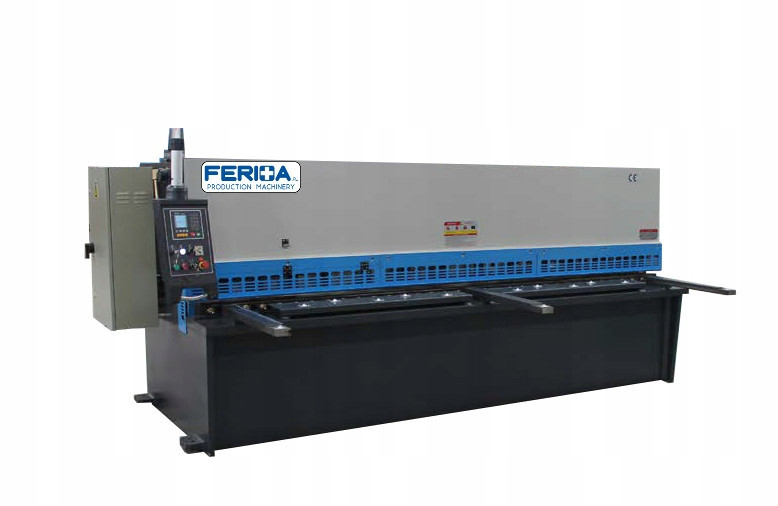

Hydrauliczne Nożyce do Blach FPM-12N-6x2500

Główne cechy:

1. Nowoczesna konstrukcja, rama poddana obróbce cieplnej w celu eliminacji napięć powstałych podczas spawania, stół roboczy o wysokiej sztywności.

2. Synchroniczne sterowanie hydrauliczne oraz programowalne sterowniki zapewniają dokładną powtarzalność i łatwość użytkowania.

3. Zintegrowany układ hydrauliczny (Bosch Rexroth Germany) pozwala na szybką pracę oraz skutecznie zmniejsza możliwość wycieku oleju hydraulicznego.

4. Hydrauliczne Nożyce Do Blach są urządzeniem działającym na zasadzie wahliwej górnej belki, która przesuwana w dół na płytę ścinaną, odcina zadany element pozostawiają na materiale minimalny promień.

5. Tylny zderzak regulowany śrubami kulowymi za pomocą sterownika firmy Estun z odczytem cyfrowym.

6. Stemple dociskające materiał podczas cięcia wykończone tworzywem, w celu zabezpieczenia miękkich materiałów podczas cięcie.

7.Wysokogatunkowe noże, odporne na ścieranie, uderzenia, przeznaczone do intensywnej pracy.

8. Blat wyposażony w łożyska kulowe do łatwego przemieszczania (bez rysowania) materiału, przednie wsporniki ułatwiające prace z większymi arkuszami.

Charakterystyk systemu maszyny.

(oferowany system w zależności od opisu w tytule)

System NC:

- Estun E21 NC – kontroler pozwalający na odczyt położenia i sterowania osią X.

- Oś-X tylny zderzak regulowany przez kontroler.

-Język interfejsu : Angielski.

Wyposażenie:

- Falownik Delta.

- Tylny zderzak na dwóch śrubach kulowych-dokładność 0,05mm.

- Tylny zderzak napędzany silnikiem sterowanym falownikiem z enkoderem.

-Zestaw narzędzi: górny nóż 2 stronny, dolny nóż 4 stronny, oba narzędzia dzielone na długości na 2 odcinki. Materiał 6CrW2Si .

- Podświetlana linia cięcia.

- Zawory hydrauliczne Bosch Rexroth.

- Przewody hydrauliczne EMB.

- Silnik licencjonowany Simens.

- Elektryka Schneider Electric.

- Przednie ramiona podtrzymujące.

- Boczne i tylne osłony bezpieczeństwa.

- Konsola z pedałem sterowania i stopem awaryjnym.

- Instrukcja obsługi w języku Polskim.

- CE.

Wyposażenie opcjonalne:

- Przednia kurtyna świetlna bezpieczeństwa.

- Tylna kurtyna świetlna bezpieczeństwa.

- Tylne podtrzymanie pneumatyczne materiału.

- Przedni podajnik materiału.

Dane Techniczne:

Lp.            Parametr :                 Jednostka :          6X2500

1.    Max. Grubość Cięcia           <450N/mm²           6 mm

(twardość materiału)                  <700N/mm²           4 mm

2.    Max. Długość Cięcia                   mm                   2500

3.    Głębokość Gardła                       mm                    145

4.           Kąt Cięcia                          °(Stopni)               1°30’

5.        Długość Noża                          mm                    2600

6.      Prędkość Cięcia                    cięć/min.               10-12

7.    Tylny Zderzak-Skok                     mm                    600

8.Tylny Zderzak-Prędkość Przesuwu    mm/sek.      180

9.Przednie Ramiona Podtrzymujące-Liczba  szt.        3

10.Przednie Ramiona Podtrzymujące-Długość  mm  800

11.         Moc Silnika                             kW                     7,5

12.Pojemność Zbiornika na Olej          L                     220

13.Długość*Szerokość*Wysokość     mm      3040*1610*1620

A * B * H

14.            Waga                                      kg                   5000

15.       Programator                             NC                    E21

Standardowa / Opcjonalna Konfiguracja:

Lp.                     Nazwa :                                 Producent :                                 Konfiguracja :

1.                  System NC/CNC                  Sterownik NC Estun E21s                     Standard

2.                    Elektryka                      Niemiecka Schneider Electric                    Standard

3.              Silnik Główny                      Siemens  (Licencjonowany)                      Standard

4.     Tylny Zderzak, Synchronizacja                  Taiwan                                         Standard

5.                  Falownik                                        DELTA-Taiwan                               Standard

6.           Sterownik Nożny                              KACON Korea                                  Standard

7.      System Hydrauliczny                        Bosch Rexroth Niemcy                      Standard

8.            Pompa Olejowa                           Bosch Rexroth Niemcy                      Standard

9.             Uszczelniacze                            PARKER-USA/NOK-Japan                     Standard

10.  Łączniki Rur Hydraulicznych                   EMB-Niemcy                                  Standard

11.            Tylne Osłony                                       Ferita                                           Standard

12.          Przednie Osłony                                   Ferita                                           Standard

13.Tylny Zderzak – Śruby Kulowe, Łożyska Liniowe HIWIN Taiwan                  Standard

14. Tylne Podtrzymanie Pneumatyczne Materiału   Ferita                                 Opcjonalna

15.    Przedni Podajnik Materiału                      Ferita                                            Opcjonalna

16.     Przednia Kurtyna Świetlna                      Ryan                                              Opcjonalna

17.      Tylna Kurtyna Świetlna                           Ryan                                              Opcjonalna

18.    Standard Bezpieczeństwa                    CE, NR-12                                         Standard

Galeria:

Prasa Krawędziowa NC.

Parametry maszyny można dostosować według własnych potrzeb i wymogów, chętnie pomożemy dobrać odpowiednie rozwiązanie!

Popularne modele : 4 x 2500, 4 x 3200, 6 x 2500, 6 x 3200, 8 x 2500, 8 x 3200.
