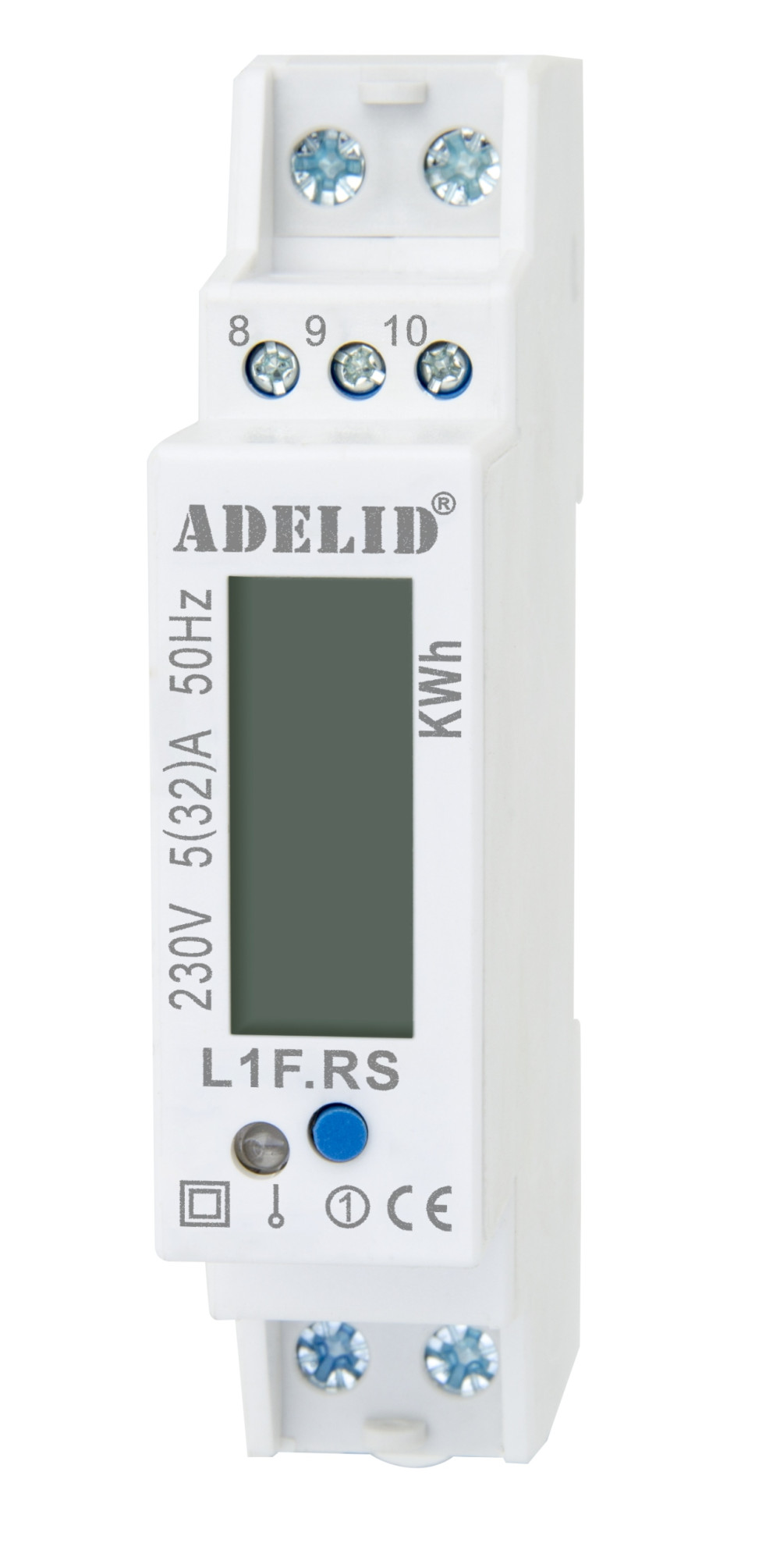

LICZNIK ENERGII ELEKTRYCZNEJ 1 FAZOWY 5(32)A LCD Z FUNKCJĄ RESETU

INDEKS: L1F-RS

Licznik jednofazowy L1F, z wyświetlaczem LCD, z funkcją RESETU, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.

Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

Najważniejszymi cechami produktu są:

• szeroki zakres pomiaru ,


• wysoka dokładność, niezawodność,


• odporność na przeciążenia,


• posiada diodę impulsową.

Pobór energii jest bardzo niski.

•
  Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.



• Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.



• Wyposażony w możliwość resetowania wartości energii czynnej.

Po zaniknięciu napięcia licznik zapamiętuje odczyt.

DANE TECHNICZNE:

• Typ: 1-fazowy, z przyciskiem RESET,



• Prąd max: 32 A,



• Prąd bazowy: 5 A,



• Napięcie: 230V,



• Częstotliwość: 50/60Hz,



• Pobór mocy: <2W/10VA,



• Normalny zakres napięcia: 90%Un~110%Un,



• Graniczny zakres napięcia: 70%Un~120%Un



• Stopień ochrony: IP20,



• Klasa dokładności: 1,



• Częstotliwość impulsów: 2000imp/kWh,



• Wyświetlacz: LCD 6+1 cyfr,



• Sygnalizacja impulsu: LED,



• użytkowania:  -25°C / +55°C,



• Wilgotność: <75%,



• Maksymalny przekrój przewodów: 35 mm,



• Montaż: szyna DIN 35 mm,



• Reset:3s.


CERTYFIKAT CE

W ZESTAWIE INSTRUKCJA OBSŁUGI

WYMIARY LICZNIKA ORAZ SCHEMAT PODŁĄCZENIA:

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych, podczas montażu,


• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,


• licznik powinien być umieszczony w suchym pomieszczeniu,


• po zamontowaniu licznika należy założyć pokrywy ochronne,


• urządzenie należy chronić przed wstrząsami oraz upadkiem.
