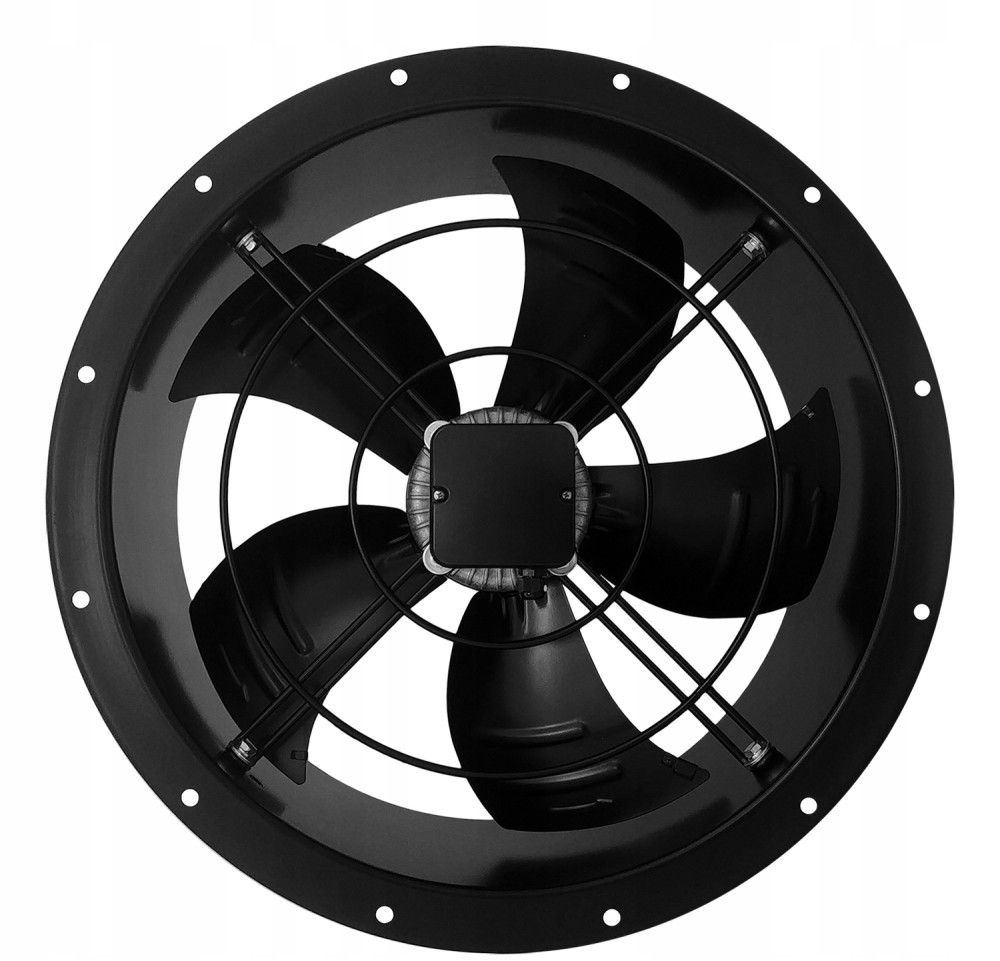

Wentylator kanałowy wyciągowy DAX 300/W/4/1800S

Dane techniczne

• Przepływ powietrza max: 1800 m3/h



• Pobór mocy max: 90 W



• Spręż max: 95 Pa



• Poziom hałasu w odległości 3m: 52 dB(A)



• Waga: 6 kg



• Średnica : 300 mm



• Zasilanie: 230 V/ 50 Hz



• Stopień ochrony: IP 44



• Temperatura pracy max: 60°C



• Kolor: Czarny



• Materiał: Blacha stalowa malowana proszkowo



• Producent: Harmann


Konstrukcja

Wentylator osiowy do montażu kanałowego o kompaktowej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.

Obudowa została wykonana z blachy stalowej malowanej na kolor czarny i posiada obustronne kołnierze w postaci wywinięcia z płaszcza obudowy.

Wirnik

Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane

dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940 część 1.

Napęd i sterowanie

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.

Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset

zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.

Stopień ochrony dla rozmiaru 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54. Klasa izolacji F (155).

Zastosowanie

Transport czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych - w obiektach przemysłowych, magazynowych inwentarskich, produkcyjnych.

Dane techniczne

Model                             Wydajność       Moc          Ilość obrotów     Ciśnienie styczne     Pobór prądu

DAX 300/W/4/1800S      1800 [m3/h]     90 [W]          1350 [obr/min]           95 [Pa]                 0,42 [A]

DAX 350/W/4/2750S      2750 [m3/h]     135 [W]        1380 [obr/min]          90 [Pa]                  0,6 [A]

DAX 450/W/4/5100S      5200 [m3/h]     250 [W]       1350 [obr/min]          125 [Pa]                 1,15 [A]

Wymiary

Charakterystyka pracy
