Przedmiotem aukcji jest:

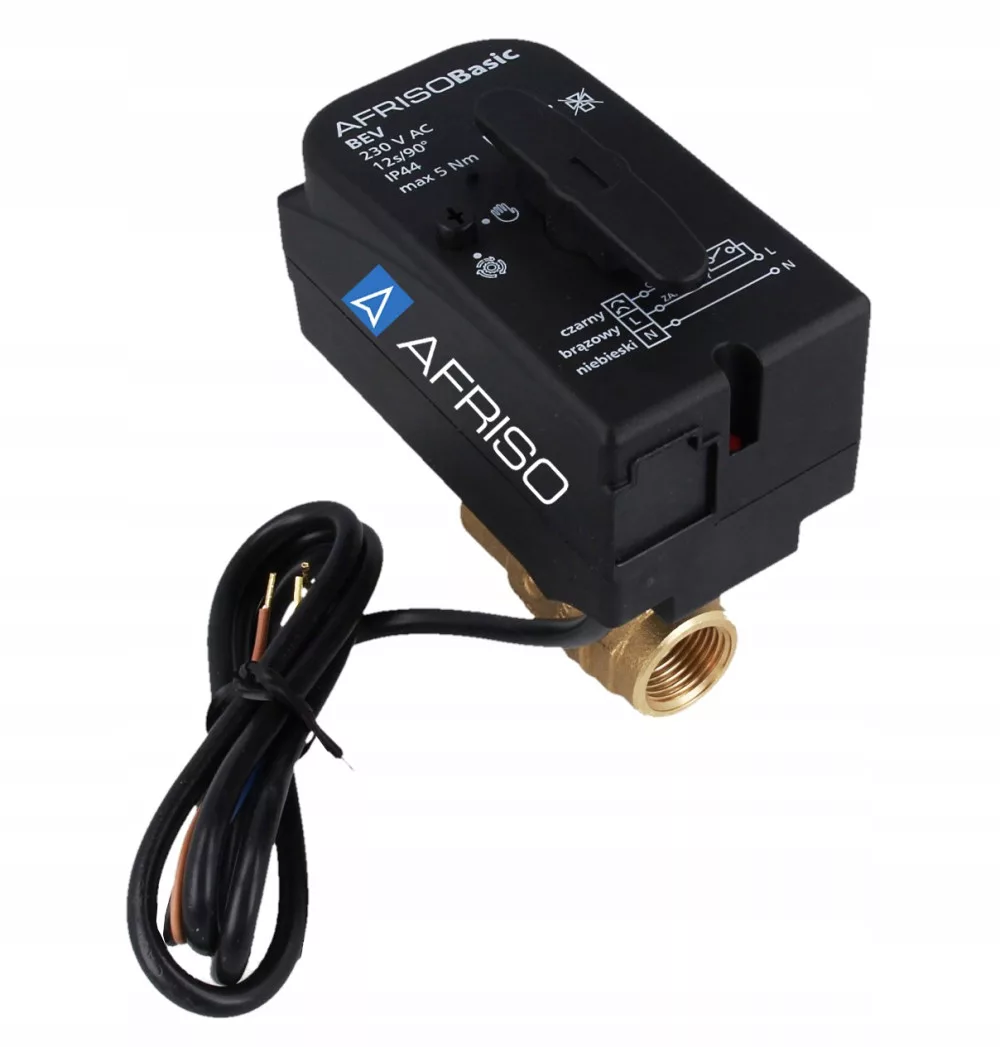

2-drogowy zawór kulowy z siłownikiem BEV, DN15, Rp1/2", Kvs 20 m3/h, 230 V AC, NC ( 9021100 )

Zastosowanie

Zawory kulowe BEV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy odcinające. Zawory kulowe sterowane są sygnałem SPST (2-punktowym) i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

Opis i działanie

Zawory kulowe BEV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego.

Siłownik zaworu montuje się przy użyciu metalowej klamry w zaworach DN15 ÷ DN32.

Zawór 2-drogowy odcinający BEV 230 V jest zaworem normalnie zamkniętym (NC). Po podłączeniu go zgodnie ze schematem elektrycznym, który znajduje się również na siłowniku i w instrukcji obsługi, w momencie kiedy napięcie będzie podawane wyłącznie na przewód brązowy, zawór pozostanie zamknięty. Po podaniu napięcia na przewód brązowy oraz czarny, zawór otworzy się. Po zdjęciu napięcia z przewodu czarnego, zawór powróci do pozycji początkowej (zamkniętej).

Aktualną pozycję zaworu określa pozycja pokrętła na siłowniku.

Dane techniczne

• Ciśnienie różnicowe max: 6 bar


• Ciśnienie robocze max: 10 bar


• Czas otwarcia/zamknięcia: 12 s


• Przeciek wewnętrzny: klasa A wg PN-EN 12266-1


• Temperatura medium: 2÷110°C (chwilowo 150°C)


• Temperatura otoczenia: 0÷55°C


• Stężenie glikolu max: 50%


• Zasilanie siłownika: 230 V AC


• Moc max: 9 VA


• Ochronność obudowy: IP44


• Sygnał sterujący: SPST (2-punktowy)


• Przewód elektryczny: 3 x 0,75 mm2, izolowany, długość 1 m


• Korpus i kula zaworu mosiądz CW617N

Wymiary zaworu

• H: 41,3 mm


• H1: 8 mm


• Ø: 15 mm


• S: 62 mm


• Przyłącza: 1/2"
