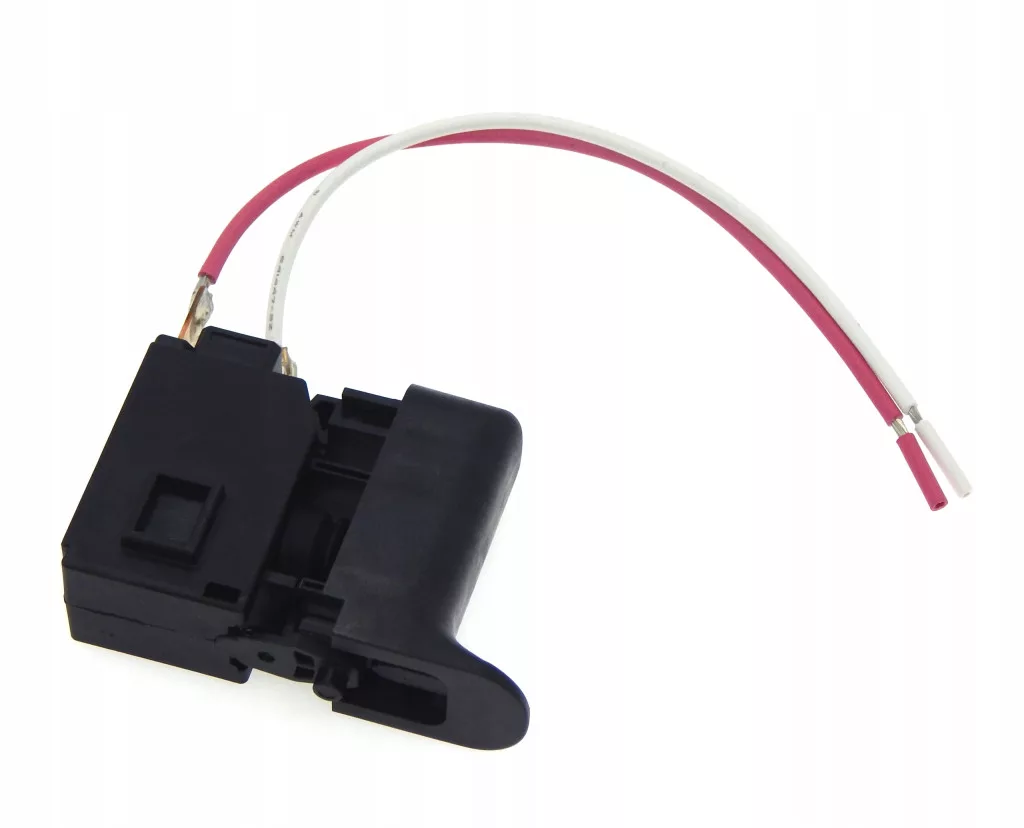

/ Makita włącznik C3JW-6B-24 do młotowiertarki akumulatorowej DHR280

•
  Producent: Makita



• Kod producenta: 651366-7


•
  Pozycja na schemacie: 120 - DHR280


Zastosowanie:

akumulatorowa młotowiertarka / akumulatorowy młot udarowo-obrotowy :

• DHR280


• DHR281


• DHR282


• DHR283

Spis części do DHR280

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 286288-8 ; CAP 35 ; 1

002 ; 233989-9 ; Sprężyna pierścieniowa 14 ; 1

003 ; 346834-0 ; Podkładka 16 ; 1

004 ; 233992-0 ; Sprężyna pierścieniowa 15 ; 1

005 ; 267114-0 ; Podkładka 17 ; 1

006 ; 455393-4 ; Osłona uchwytu wiertła ; 1

007 ; 325813-1 ; Pierścień 21 ; 1

008 ; 346177-0 ; Podkładka ; 1

009 ; 233916-6 ; Sprężyna 21-29 ; 1

010 ; 126882-3 ; Zespół uchwytu ; 1

011 ; 144959-2 ; LOCK BUTTON COMPLETE ; 1

012 ; 233360-7 ; Sprężyna dociskowa 4 ; 1

013 ; 265625-9 ; Wkręt z łbem radełkowanym M6X50 ; 1

014 ; 422258-5 ; SPONGE SHEET ; 1

015 ; 458355-1 ; Podstawa uchwytu bocznej ; 1

016 ; 931302-2 ; HEX. NUT M6 ; 1

017 ; 458357-7 ; Uchwyt 36 ; 1

018 ; 422255-1 ; CAP ; 1

019 ; 161838-9 ; Sworzeń mocujący ; 1

020 ; 266351-3 ; Wkręt samogwintujący z grubym łbem 4X35 ; 4

021 ; 144965-7 ; Obudowa przekładni kpl. ; 1

C10 ; 213345-9 ; Uszczelka olejowa 25 ; 1

C20 ; 331890-3 ; Tuleja ; 1

022 ; 211294-4 ; BALL BEARING 6806LLU ; 1

023 ; 211012-0 ; BALL BEARING 606ZZ ; 1

024 ; 233360-7 ; Sprężyna dociskowa 4 ; 1

025 ; 347228-2 ; Płytka blokady ; 1

026 ; 213278-8 O-ring 17 ; 1

027 ; 135961-6 ; Dźwignia przełącznika kpl. ; 1

028 ; 234264-6 ; Sprężyna dociskowa 3 ; 1

029 ; 457709-9 ; LOCK BUTTON ; 1

030 ; 216022-2 ; Kulka stalowa 7.0 ; 2

031 ; 216019-1 ; Kulka stalowa 3 ; 4

032 ; 142972-4 ; TOOL HOLDER COMPLETE ; 1

C10 ; 213344-1 ; Uszczelka olejowa 9 ; 1

033 ; 332139-4 ; Kołnierz napędowy ; 1

034 ; 227360-7 ; Koło zębate 51 ; 1

035 ; 234148-8 ; Sprężyna dociskowa 31 ; 1

036 ; 267153-0 ; Podkładka 30 ; 1

037 ; 257932-4 ; Podkładka zabezpieczająca spiro 30 ; 1

038 ; 267153-0 ; Podkładka 30 ; 1

039 ; 325783-4  ; Tuleja 9B ; 1

040 ; 325789-2 ; Uchwyt A ; 1

041 ; 325792-3 ; Podkładka 10 ; 1

042 ; 234149-6 ; Sprężyna dociskowa 20 ; 1

043 ; 325793-1 ; Gniazdo o-ringu B ; 1

044 ; 213073-6 ; O-ring 9 ; 1

045 ; 233979-2 ; Sprężyna pierścieniowa 28 ; 1

046 ; 325784-2 ; Element udarowy ; 1

047 ; 213258-4 ; O-ring 17.5 ; 1

048 ; 327079-9 ; Tłok ; 1

049 ; 346036-8 ; Listwa ; 1

050 ; 324215-8 ; PISTON JOINT ; 1

051 ; 232449-8 ; Sprężyna dociskowa 14 ; 1

052 ; 265627-5 ; Śruba z łbem kulistym i gniazdem 6-kątnym M4X6 ; 1

053 ; 347344-0 ; SPRING GUIDE ; 1

054 ; 922148-7 ; Śruba imbusowa M4X25 WR ; 2

055 ; 144960-7 ; INNER SUPPORT COMPLETE ; 1

056 ; 257336-0 ; Pierścień blokujący (EXT) U-6 ; 1

057 ; 253186-1 ; Podkładka 7 ; 1

058 ; 226170-9 ; Koło zębate 10 ; 1

059 ; 332125-5 ; Krzywka sprzęgła ; 2

060 ; 327078-1 ; CAM SHAFT ; 1

061 ; 219030-2 ; SWASH BEARING 10 ; 1

062 ; 257321-3 ; Pierścień 8 ; 1

063 ; 346538-4 ; WEIGHT HOLDER GUIDE ; 2

064 ; 253077-6 ; Podkładka 6 ; 1

065 ; 961018-5 ; Pierścień blokujący (EXT) E-5 ; 1

066 ; 310869-7 ; Tulejka ; 1

067 ; 922148-7 ; Śruba imbusowa M4X25 WR ; 2

068 ; 319674-9 ; BEARING BOX ; 1

069 ; 211032-4 ; BALL BEARING 608ZZ ; 1

070 ; 347343-2 ; BEARING RETAINER B ; 1

071 ; 221599-4 ; Przekładnia zębata 32 ; 1

072 ; 213850-6 ; O-ring 74 ; 1

073 ; 256536-9 ; Sztyft ramienny. 6 ; 1

074 ; 135962-4 ; Obudowa wewnętrzna kpl. ; 1

075 ; 232436-7 ; Sprężyna dociskowa 10 ; 1

076 ; 443153-6 ; Filc ; 1

077 ; 922118-6 ; Śruba imbusowa M4X12 WR ; 2

078 ; 213008-7 ; O-ring 22.4 ; 1

079 ; 347230-5 ; Tarcza prowadząca B ; 1

080 ; 234343-0  ; Sprężyna dociskowa 5 ; 1

081 ; 347229-0 ; Tarcza prowadząca A ; 1

082 ; 346536-8 ; BEARING RETAINER A ; 1

083 ; 144964-9 ; Przekładnia zębata 11 KPL.;  1

084 ; 210024-0 ; BALL BEARING 608LLU ; 1

085 ; 253835-0 ; Podkładka 8 ; 1

086 ; 519513-5 ; Wirnik kpl. ; 1

087 ; 210022-4 ; BALL BEARING 626DDW ; 1

088 ; 629340-3 ; Stojan ; 1

089 ; 652069-6 ; Wkręt z łbem płaskim M3X6 ; 3

090 ; 266490-9 ; Wkręt samogwintujący PT z łbem płasko-soczewkowym 2X6 ; 3

091 ; 620815-5 ; Sterownik ; 1

097 ; 135963-2 ; Hak kpl. ; 1

098 ; 912207-5 ; Wkręt z łbem wpuszczanym M5X10 ; 2

103 ; 264002-2 ; SQUARE NUT M5 ; 2

104 ; 422257-7 ; Przewód harmonijkowy ; 1

105 ; 183J31-5 ; Obudowa kpl. ; 1

C10 ; 263005-3 ; Sztyft gumowy 6 ; 8

106 ; 266326-2 ; Wkręt samogwintujący z grubym łbem 4X18 ; 9

107 ; 854H95-1 ; Tabliczka znamionowa DHR280 ; 1

108 ; 422256-9 ; Pierścień gumowy 10 ; 2

109 ; 257438-2 ; Tuleja 10 ; 1

110 ; 346783-1 ; Płyta ; 4

111 ; 620549-0 ; Obwód led ; 1

112 ; 183J31-5 ; Obudowa kpl. ; 1

C10 ; 263005-3 ; Sztyft gumowy 6 ; 8

113 ; 233598-4 ; Sprężyna skrętna 6 ; 1

114 ; 313226-8 ; Przycisk otwarcia ; 1

115 ; 644809-6 ; Zacisk ; 2

116 ; 854J01-8 ; Etykieta z numerem seryjnym DHR280 ; 1

117 ; 266326-2 ; Wkręt samogwintujący z grubym łbem 4X18 ; 4

118 ; 183J29-2 ; Rękojeść kpl. ; 1

119 ; 453124-5 ; Dźwignia ; 1

120 ; 651366-7 ; Przełącznik C3JW-6B-24 ; 1

121 ; 632L95-3 ; Moduł przewodu ; 1

122 ; 183J29-2 ; Rękojeść kpl. ; 1

123 ; 135966-6 ; TOOL HOLDER ASSY ; 1

A02 ; 198993-4 ; Smar ; 1

A04 ; 331886-4 ; Ogranicznik głębokości ; 1

A05 ; 443122-7 ; Szmatka ; 1

A06B ; 195173-3 ; Zestaw przeciwpyłowy ; 1

A09B ; ***DC18RD ; DC18RD TWO PORT FAST CHARGER ; 1

A10-1B ; 197280-8 ; Akumulator kpl. BL1850B ; 2

A11B ; 839559-8 ; Wewnętrzna wkładka ; 1

A12B ; 821552-6 ; Walizka systemowa (typ 4) ; 1

C10 ; 453974-8 ; Zatrzask ; 4

A13B ; 817L17-6 ; Etykieta DHR280PT2J ; 1

A14-1B ; 817L13-4 ; Etykieta obudowy z tworzywa sztucznego DHR280PT2J ; 2

B01 ; 199233-3 ; Zestaw naprawczy ; 1

C10 ; 195127-0 ; Smar ; 2

E01 ; 818S15-5 ; CLEAR LABEL ; 1

F15-1 ; 199557-7 ; FILTER SET ; 1

F19-1 ; 199581-0 ; DX08DUST COLLECTION SYSTEM SET ; 1
