Комуникационен модул за инвертори Azo Digital AZO00D1262

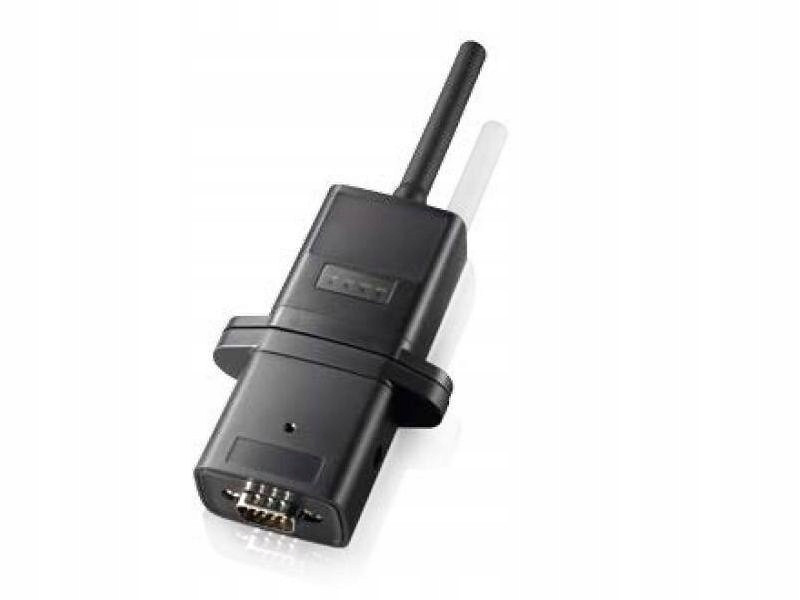

Transmiter danych Moduł komunikacji WiFi do inwerterów ESB/HPS

Moduł Wi-Fi do komunikacji z falownikami serii ESB i HPS jest urządzeniem pozwalającym na monitoring pracy falownika.

Pełni funkcję bramki komunikacyjnej, która działa pomiędzy falownikiem a serwerem monitorującym.

Moduł połączony jest z falownikiem kablem RS232, zbierając dane eksploatacyjne urządzenia.

Komunikacja z serwerem odbywa się za pośrednictwem lokalnej sieci WiFi przez router sieci lokalnej użytkownika.

Zebrane dane transferowane są na serwer monitorujący WWW.

Serwer monitorujący gromadzi dane eksploatacyjne oraz informacje o statusie falownika w systemie, a także zapewnia użytkownikowi z poziomu panelu obsługi monitorować stan instalacji PV.

Instalacja modułu bezpośrednio na obudowie falownika.

Połączenie z falownikiem kablem RSR232 dostarczonym wraz z urządzenie.

Tryb komunikacji bezpośredni pomiędzy falownikiem a smartfonem

Komunikacja za pośrednictwem sieci lokalnej użytkownika. Dostęp do danych na serwerze WWW.

Podstawowe warunki wymagane do pracy

• Instalacja w pobliżu routera.


• Stabilny odbiór internetu.


• Odległość w linii prostej pomiędzy DTU a mikroinwerterem max 100 metrów

Dane techniczne

• Częstotliwość komunikacji: 2.4GHz


• Maksymalna odległość (wolna przestrzeń): 100 m


• Standard komunikacji WIFI: 802.11 b/g/n


• Szyfrowanie: WEP, WPA/WPA2


• Komunikacja z falownikiem: RS232


• Protokół komunikacji: Modbus TCP


• Zasilanie: 5V-12V


• Zużycie prądu: 2W (maksymalne)


• Zakres temperatur pracy: -20°C do 75°C


• Wymiary: 28 mm × 46 mm × 172 mm


• Waga: 120g


• System montażu: na obudowie falownika

Instrukcja Obsługi znajduje się w formie pliku pdf w zakładce "DODATKOWE INFORMACJE"
