Programator czasowy Astronomiczny 230V AC

ZAMEL ZCM-31

✔️ Programowalne zegary sterujące służą do realizacji funkcji czasowych

✔️ Sterowanie w zależności od bieżącej godziny w cyklu astronomicznym (automatycznym)

✔️ Funkcja programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu / zachodu słońca w zakresie ±120 min

✔️ Wyświetlacz LCD podświetlany

✔️ Wejście sterujące IN

✔️ Dwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 A

✔️ Obudowa dwumodułowa z klapką na szynę TH35

Zestaw składa się z

•
  1 szt. Programator czasowy Astronomiczny ZCM-31



• Instrukcję obsługi w języku polskim


▶️ Włączenie / wyłączenie urządzenia związane jest ze wschodem i zachodem słońca (brzask i zmierzch cywilny).

▶️ W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego.

▶️ Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na sześciu kątach poniżej horyzontu – tarcza słoneczna nie jest widoczna ale niebo podświetlone jest rozproszonym światłem słonecznym.

▶️ Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

➡️ Inteligentny kalendarz - układ posiada wbudowany kalendarz, który automatycznie uwzględnia lata przestępne, uniemożliwia wprowadzenie daty, która nie istnieje, a także automatycznie wylicza dzień tygodnia na podstawie daty i uwzględnia zmianę czasu letnio-zimowego.

➡️ Uniwersalne wejście zewnętrzne - układ posiada wejście zewnętrzne, za pomocą którego użytkownik może wymusić zmianę trybu pracy zegara bez konieczności ingerencji w tablicy rozdzielczej lecz np. przy użyciu zdalnego przycisku.

➡️ Współpraca z pamięcią zewnętrzną** - użytkownik ma możliwość szybkiego zapisu / odczytu ustawionych nastaw zegara do/z pamięci zewnętrznej w celu szybkiego przeniesienia ich do innych programatorów.

< ol>

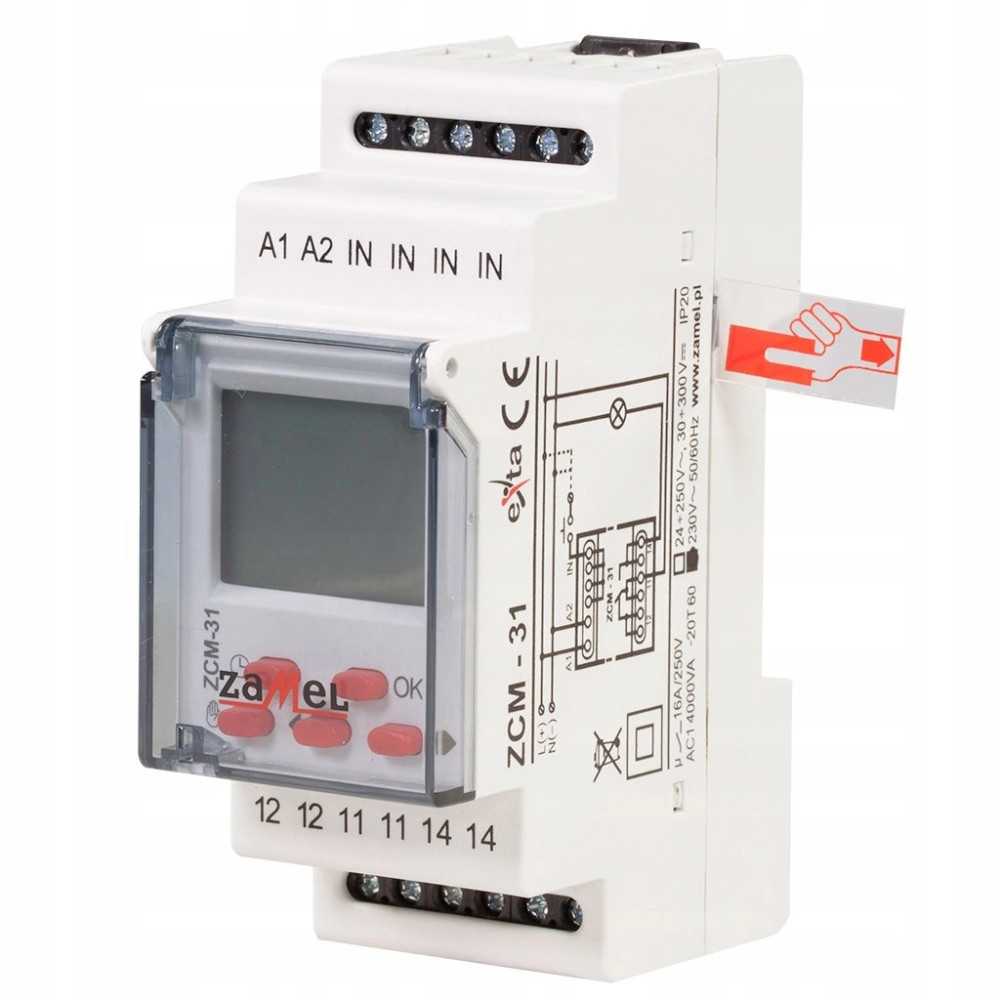

Wygląd programatora

1. Wyświetlacz


2. Pamięć zewnętrzna


3. Przyciski sterujące


4. Wymienna bateria


5. Zaciski wyjściowe przekaźnika (12, 12, 11, 11, 14, 14)


6. Zaciski zasilania (A1, A2)


7. Zaciski układu wyzwalania (A1, A2)


8. Zaciski układu wyzwalania (IN, IN, IN, IN)


9. Dzień tygodnia


10. Stan przekaźnika


11. Pole informacyjne / data


12. Aktualny czas (gg:mm:ss)


13. Pora: dzień / noc


14. Tryb automatyczny


15. Tryb ręczny


16. Czas zimowy


17. czas letni

Montaż i podłączenie

1.
   Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.


2.
   Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.



3.
   Zamontować urządzenie w rozdzielni na szynie TH 35.



4.
   Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.


5. Załączyć obwód zasilania.
