UWAGA!

NIE PODŁĄCZAĆ BEZPOŚREDNIO POD 230VAC! Proszę przeczytać OPIS i DOKUMENTACJĘ LASERA przed zakupem, w szczególności fragment NAPIĘCIE ZASILANIA. Zasilacze sprzedajemy osobno - linki na samym dole oferty.

JAK DOBRAĆ LASER - wszystkie potrzebne informacje są podane w treści tej oferty. Wszystkie PARAMETRY TECHNICZNE są podane w DOKUMENTACJI LASERA.

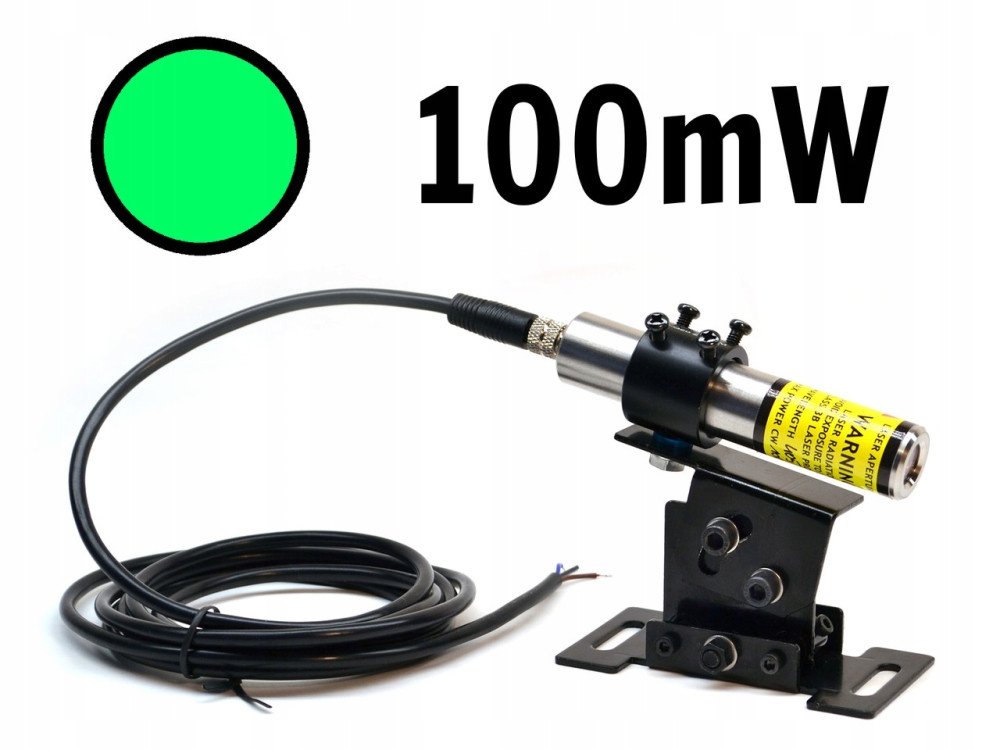

Przemysłowy laser liniowy zielony 100mW LAMBDAWAVE LWPRO-520-100-RLINE

Przemysłowy laser liniowy LWPRO zielony 100mW idealnie sprawdzi się przy pozycjonowaniu materiału lub wyznaczeniu linii cięcia na maszynach przemysłowych, np. trakach, piłach do drewna czy też maszynach kamieniarskich. Użycie lasera liniowego zdecydowanie zwiększa wygodę pracy i redukuje straty materiału.

Dzięki klasie szczelności IP67 i obudowie ze stali nierdzewnej, laser może bez problemu pracować w dużym zapyleniu lub zachlapaniu, w tym w szczególności na maszynach, gdzie obrabiany materiał jest chłodzony wodą lub innym chłodziwem.

• Kolor: zielony



• Moc wyjściowa: 100mW



• Długość fali: 520nm


• Symbol: LWPRO-520-100-RLINE



• Producent: LAMBDAWAVE



• Grubość linii: 2-3mm (odległość 5m)


• Napięcie zasilania: 9V-26V DC



• Złącze zasilające: M8, męskie, 3 pin


• Pełna wodoodporność i pyłoszczelność: klasa IP67



• Obudowa: stal nierdzewna



• Średnica: 20mm


• Długość: 100mm (bez złącza zasilającego)


• Temperatura pracy: -20°C - 60°C


• Żywotność: >20000h


Zestaw na tej aukcji zawiera:

• Laser liniowy LWPRO-520-100-RLINE



•
  Przewód zasilający M8 o długości 2m


•
  Mocowanie 20mm

PEŁNA DOKUMENTACJA PL: https://www.lambdawave.eu/datasheets/LWPRO-520-100-PL.pdf

PEŁNA DOKUMENTACJA EN: https://www.lambdawave.eu/datasheets/LWPRO-520-100.pdf

WYPRODUKOWANO W POLSCE

Zastosowanie - przemysł drzewny

• Piły


• Traki


• Wielopiły


• Pozycjonowanie materiału


• Wyznaczanie linii cięcia

Zastosowanie - branża kamieniarska

• Piły


• Wielopiły


• Automaty szlifierskie


• Pozycjonowanie materiału


• Wyznaczanie linii cięcia

Bezpieczeństwo

Promieniowanie laserowe może być bardzo niebezpieczne dla oka ludzkiego. Nigdy nie patrz w wiązkę bezpośrednio lub przez przyrządy optyczne. Zachowaj szczególną ostrożność przy używaniu modułu laserowego w pomieszczeniach, w szczególności uważaj na powierzchnie odbijające światło. Nigdy nie kieruj wiązki laserowej w stronę ludzi, zwierząt, pojazdów czy samolotów.

Sprzedawany moduł laserowy jest komponentem elektronicznym przeznaczonym do wbudowania w finalnym urządzeniu i jaki taki nie podlega pod normę IEC 60825-1. Urządzenie, w które moduł laserowy będzie wbudowany lub z którym będzie zintegrowany, musi zostać przebadane pod kątem bezpieczeństwa i spełniać wymogi opisane w normie IEC 60825-1.

Budowa modułu laserowego LWPRO

1. Okienko wyjściowe wykonane ze szkła optycznego pokrytego warstwą AR - łatwość czyszczenia i odporność na zarysowania.


2. Obudowa wykonana ze stali nierdzewnej - bezproblemowa praca w zapyleniu i mokrym środowisku, również w agresywnym środowisku. Klasa szczelności IP67.


3. Soczewka generująca linię wykonana ze szkła optycznego - wyraźna i ostra linia. Na zamówienie - soczewka Powella, generująca linię o jednorodnej jasności.


4. Środek modułu wykonany z mosiądzu - doskonałe odprowadzenie ciepła i wysoka stabilność termiczna.


5.
   Szklany, 3-elementowy kolimator z powłoką AR - wyraźna i ostra linia.


6.
   Uszczelnienia - bezproblemowa praca w zapyleniu i mokrym środowisku, klasa szczelności IP67.


7. Dioda laserowa - w zależności od koloru - Osram, Sharp, Mitsubishi lub Nichia - długa i bezawaryjna praca w szerokim zakresie temperatur.


8. Układ zasilający diodę laserową projektu i produkcji LAMBDAWAVE z wbudowanym mikroprocesorem - szeroki zakres napięć zasilających, wysoka sprawność, zabezpieczenia termiczne, przed odwrotną polaryzacją zasilania, soft-start, UVLO, OVLO, ESD. Na zamówienie - możliwość zdalnego włączania i regulacji mocy lasera - potencjometr, sygnał cyfrowy TTL, sygnał analogowy np. 0-5V, 0-10V, 2-10V, sygnał prądowy np. 0-20mA, 4-20mA, RS485, Modbus, CAN, modulacja analogowa lub cyfrowa do 200kHz.


9.
   Przemysłowe złącze zasilające M8 - bezproblemowa praca w zapyleniu i mokrym środowisku, klasa szczelności IP67. Na zamówienie - inne złącza według specyfikacji klienta, np. M12 lub dławnica z przewodem.

Zastosowanie - przemysł tekstylny

• Maszyny do szycia


• Hafciarki


• Prasy


• Pozycjonowanie materiału


• Wyznaczanie linii cięcia


• Pozycjonowanie detali

Zastosowanie - inne

• Magazynowanie


• Pozycjonowanie


• Linie produkcyjne


• Automatyka przemysłowa


• Skanowanie 3D


• Branża rozrywkowa

Jak dobrać laser do konkretnego zastosowania?

Piła do drewna, trak do drewna, piła kamieniarska i podobne zastosowania - typowe warunki halowe:

• zielony 520nm - 5-10mW na każdy metr linii


• czerwony 638nm - 10-20mW na każdy metr linii


• czerwony 660nm - nie ma to sensu, czerwony 638nm jest 3x jaśniejszy przy tej samej mocy


• inne kolory - nie ma to sensu

Piła do drewna, trak do drewna, piła kamieniarska i podobne zastosowania - warunki na zewnątrz, w cieniu, pod zadaszeniem:

• 2-3x więcej, niż w warunkach halowych

Pełne ostre słońce, bezchmurne niebo, zastosowanie na zewnątrz bez żadnego cienia:

• zielony 520nm - ponad 50mW na każdy metr linii


• czerwony 638nm - ponad 100mW na każdy metr linii


• uzyskanie widocznej linii o długości powyżej 3-4m w pełnym słońcu jest praktycznie niemożliwe

Akcesoria dodatkowe

Zasilacze:

•
  Na szynę DIN, 12V: numer oferty Allegro 10005424941 (wklej ten numer w wyszukiwarkę Allegro)


•
  Na szynę DIN, 24V: numer oferty Allegro 10005418182 (wklej ten numer w wyszukiwarkę Allegro)

•
  Do gniazdka, 12V, przewód M8, 3-pin, długość 1.45m: numer oferty Allegro 11391344012 (wklej ten numer w wyszukiwarkę Allegro)


•
  Do gniazdka, 12V, przewód M12, 4-pin, długość 1.45m: na zamówienie (użyj opcji "Zadaj pytanie")

Przewody zasilające:

•
  Złącze M8, 3-pin, długość 2m: numer oferty Allegro 10619383619 (wklej ten numer w wyszukiwarkę Allegro)


•
  Złącze M8, 3-pin, długość 5m: numer oferty Allegro 8680405267 (wklej ten numer w wyszukiwarkę Allegro)


•
  Złącze M8, 3-pin, długość 10m: numer oferty Allegro 13529999951 (wklej ten numer w wyszukiwarkę Allegro)


•
  Złącze M8, 3-pin, długość 20m: numer oferty Allegro 13530000097 (wklej ten numer w wyszukiwarkę Allegro)

•
  Złącze M12, 4-pin, długość 2m: numer oferty Allegro 12955885855 (wklej ten numer w wyszukiwarkę Allegro)


•
  Złącze M12, 4-pin, długość 5m, długość 10m, długość 20m: na zamówienie (użyj opcji "Zadaj pytanie")

Mocowania:

•
  Mocowanie przemysłowe, do lasera 20mm, mocowane do płaszczyzny, regulacja kąta świecenia i położenia w X: numer oferty Allegro 9351042369 (wklej ten numer w wyszukiwarkę Allegro)


•
  Mocowanie laboratoryjne, do lasera 12mm, mocowane do stołu optycznego, regulacja w 3 osiach: numer oferty Allegro 10979946485 (wklej ten numer w wyszukiwarkę Allegro)
