Zastosowanie:
ręczna pilarka tarczowa
Spis części do 5903R
pozycja na schemacie, nr katalogowy, opis części, Ilość :
001 ; 224302-2 INNER FLANGE 42 ; 1
002 ; 231798-0 TENSION SPRING 5 ; 1
002-1 ; 231840-7 TENSION SPRING 6 ; 1
003 ; 922422-3 HEX. SOCKET HEAD BOLT M8X16 ; 1
004 ; 267123-9 FLAT WASHER 8 ; 1
005 ; 165092-7 RIVING KNIFE ; 1
005-1 ; 345735-9 RIVING KNIFE ; 1
006 ; 344104-1 RIVING KNIFE HOLDER ; 1
006-1 ; 345772-3 RIVING KNIFE HOLDER ; 1
006-2 ; 345772-3 RIVING KNIFE HOLDER ; 1
007 ; 266019-1 CAP SQUARE NECK BOLT M8X98 ; 1
008 ; 233084-5 COMPRESSION SPRING 6 ; 1
009 ; 211131-2 BALL BEARING 6001DDW ; 1
010 ; 322662-7 SPINDLE ; 1
011 ; 226422-8 HELICAL GEAR 39 ; 1
012 ; 257184-7 RING 16 ; 1
012-1 ; 257491-8 SLEEVE 15 ; 1
013 ; 316564-7 BEARING BOX ; 1
013-1 ; 317626-4 BEARING BOX ; 1
014 ; 265031-8 + COUNTERSUNK HEAD SCREW M6X20 ; 2
014-1 ; 265D48-5 +COUNTERSUNK HEAD SCREW M6X20 ; 2
014-2 ; 265031-8 + COUNTERSUNK HEAD SCREW M6X20 ; 2
015 ; 211228-7 BALL BEARING 6202DDW ; 1
016 ; 316563-9 SAFETY COVER ; 1
016-1 ; 318061-9 SAFETY COVER ; 1
016-2 ; 318143-7 SAFETY COVER ; 1
016-3 ; 318143-7 SAFETY COVER ; 1
017 ; 415438-0 ROLLER 20 ; 2
018 ; 415437-2 ROLLER PIN 6 ; 2
019 ; 285677-4 BEARING RETAINER 30-55 ; 1
020 ; 912222-9 COUNTERSUNK HEAD SCREW M5X16 ; 2
021 ; 224301-4 OUTER FLANGE 42 ; 1
022 ; 265408-7 HEX. SOCKET HEAD BOLT M8X20 ; 1
023 ; 819034-0 TRADE MARK LABEL ; 1
024 ; 921342-8 HEX. BOLT M6X25 ; 1
025 ; 951210-1 SPRING PIN 6-20 ; 1
026 ; 263005-3 RUBBER PIN 6 ; 2
026-1 ; 263005-3 RUBBER PIN 6 ; 1
027 ; 316557-4 DEPTH GUIDE ; 1
028 ; 941201-0 FLAT WASHER 8 ; 1
029 ; 331432-3 PIPE 9 ; 1
030 ; 252134-7 HEX. NUT M8 ; 1
031 ; 231955-0 RING SPRING 12 ; 1
032 ; 272230-5 LEVER 54 ; 1
033 ; 211056-0 BALL BEARING 629LLB ; 1
033-1 ; 210053-3 BALL BEARING 629LLB ; 1
033-2 ; 210042-8 BALL BEARING 629LLB ; 1
034 ; 681633-6 INSULATION WASHER ; 1
035B_ ; 516578-8 ARMATURE ASS'Y 220V ; 1
035B_ INC. 33,34,46,47

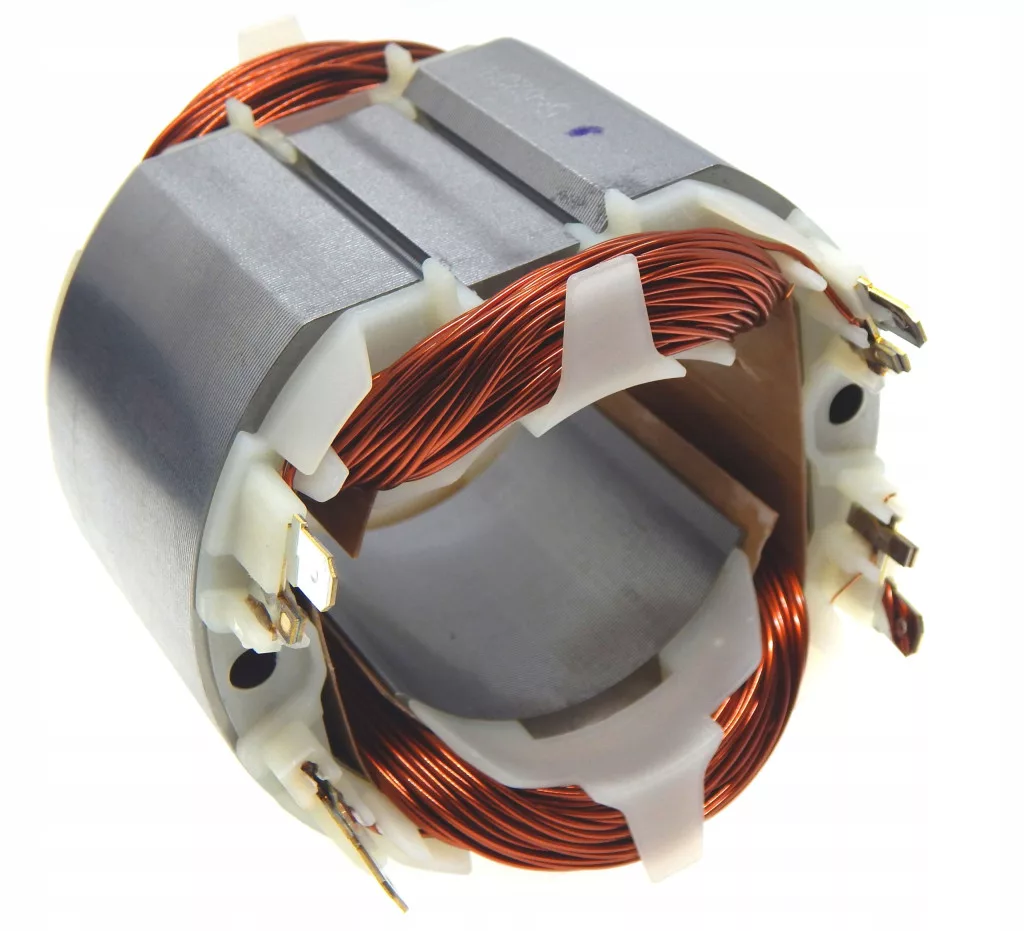

036B_ ; 636048-2 FIELD 220V ; 1
036B1 ; 636203-6 FIELD 220V ; 1
037A_ ; 858222-4 NAME PLATE 5903R ; 1
038 ; 266037-9 TAPPING SCREW BIND CT 5X45 ; 3
039A_ ; 266119-7 TAPPING SCREW FLANGE PF 4X25 ; 4
039A1 ; 265999-8 TAPPING SCREW 4X25 ; 4
040 ; 415439-8 SWITCH LEVER ; 1
041A_ ; 266109-0 TAPPING SCREW FLANGE PF 5X65 ; 2
041A1 ; 266029-8 TAPPING SCREW 5X65 ; 2
042 ; 651923-1 SWITCH TG70B ; 1
043 ; 231230-4 COMPRESSION SPRING 4 ; 1
044 ; 415440-3 LOCK-OFF BUTTON ; 1
045 ; 415436-4 BAFFLE PLATE ; 1
046 ; 241868-7 FAN 82 ; 1
047 ; 211227-9 BALL BEARING 6002DDW ; 1
047-1 ; 211236-8 BALL BEARING 6002DDW ; 1
048 ; 344108-3 SHAFT LOCK ; 1
049 ; 152452-2 BLADE CASE COMPLETE ; 1
049-1 ; 152495-4 BLADE CASE COMPLETE ; 1
049-2 ; 152550-2 BLADE CASE COMPLETE ; 1
049-3 ; 153467-2 BLADE CASE COMPLETE ; 1
049-4 ; 153467-2 BLADE CASE COMPLETE ; 1
050 ; 262060-2 RUBBER RING 10 ; 1
050-1 ; 262007-6 RUBBER RING 8 ; 1
051 ; 265032-6 + PAN HEAD SCREW M8 ; 1
052 ; 316562-1 BLADE CASE COVER ; 1
052-1 ; 316562-1 BLADE CASE COVER ; 1
053 ; 266036-1 TAPPING SCREW BIND CT 5X20 ; 3
054M_ ; 665865-3 POWER SUPPLY CORD 1.0-2-2.5 ; 1
055B_ ; 682540-6 CORD GUARD 9.3-90 ; 1
056A_ ; 266121-0 TAPPING SCREW FLANGE PF 4X18 ; 2
056A1 ; 265995-6 TAPPING SCREW 4X18 ; 2
057C_ ; 687063-9 CORD CLAMP ; 1
057C1 ; 687052-4 STRAIN RELIEF ; 1
058A_ ; 645200-1 NOISE SUPPRESSOR ; 1
058A1 ; 645141-1 NOISE SUPPRESSOR ; 1
059 ; 191953-5 CARBON BRUSH CB-203 ; 1
059-1 ; 194991-6 CARBON BRUSH SET CB203 ; 1
060 ; 643700-5 BRUSH HOLDER CAP 7-18 ; 2
061B_ ; 159960-4 MOTOR HOUSING COMPLETE ; 1
C10 ; 643705-5 BRUSH HOLDER ; 2
C11 ; 643707-1 BRUSH HOLDER ; 2
C20 ; 632782-2 SUPPORT UNIT ; 1
061B1 ; 1411Y2-9 MOTOR HOUSING COMPLETE ; 1
062 ; 265028-7 + PAN HEAD SCREW M4X11 ; 1
062-1 ; 265D50-8 +PAN HEAD SCREW M4X11 ; 1
062-2 ; 265028-7 + PAN HEAD SCREW M4X11 ; 1
063 ; 344107-5 LINK ; 1
064 ; 415432-2 ANGULAR PLATE GUIDE ; 1
065 ; 921477-5 HEX. BOLT M8X55 ; 1
066 ; 415431-4 HANDLE COVER ; 1
066-1 ; 413R61-3 HANDLE COVER ; 1
067 ; 252624-0 WING NUT M6 ; 1
068 ; 941151-9 FLAT WASHER 6 ; 1
069 ; 265993-0 H.S.SET SCREW(CUP POINT)M4X5 ; 1
070A_ ; 266112-1 TAPPING SCREW FLANGE PF 5X20 ; 2
070A1 ; 266021-4 TAPPING SCREW 5X20 ; 2
071 ; 316556-6 BASE ; 1
071-1 ; 316556-6 BASE ; 1
071-2 ; 316556-6 BASE ; 1
072 ; 415433-0 TOP GUIDE ; 1
073 ; 911108-4 PAN HEAD SCREW M4X8 ; 1
073-1 ; 911109-2 PAN HEAD SCREW M4X8 ; 1
074 ; 266039-5 H.S.SET SCREW(FLAT POINT) M6X6 ; 1
074-1 ; 265A21-7 H.S.SET SCREW(FLAT POINT) M6X6 ; 1
074-2 ; 265D51-6 H.S.SET SCREW(FLAT POINT) M6X6 ; 1
074-3 ; 265A21-7 H.S.SET SCREW(FLAT POINT) M6X6 ; 1
075 ; 265701-9 THUMB SCREW M6X14 ; 1
075-1 ; 265726-3 SCREW M6X15 ; 1
076 ; 252626-6 WING NUT ; 1
077 ; 941201-0 FLAT WASHER 8 ; 1
078 ; 316558-2 ANGULAR PLATE ; 1
078-1 ; 316558-2 ANGULAR PLATE ; 1
079 ; 256231-1 PIN 6 ; 1
080 ; 256692-5 PIN 8 ; 1
081A_ ; 266121-0 TAPPING SCREW FLANGE PF 4X18 ; 1
081A1 ; 265995-6 TAPPING SCREW 4X18 ; 1
082 ; 816128-2 POINTER ; 1
083 ; 266026-4 TAPPING SCREW BIND CT 4X12 ; 2
084 ; 213459-4 O RING 32 ; 1
085 ; 213560-5 O RING 44 ; 1
A01 ; 165084-6 GUIDE RULE ; 1
A02 ; 783204-6 HEX. WRENCH 6 ; 1
A03 ; B-02858 T.C.T. SAW BLADE 235 ; 1
A03-1 ; A-89866 TCT SAW BLADE 235X30X20T ; 1
E01 ; 415426-7 JOINT ; 1
E01-1 ; 456914-5 JOINT ; 1
E11 ; 631235-8 SOFT START CIRCUIT ; 1
E12-1 ; 654510-5 INSULATED CONNECTOR 5.5-SD ; 1
F01 ; 199140-0 GUIDE RAIL 1000 SET ; 1
F02 ; 194368-5 GUIDE RAIL 1400 SET ; 1
F03 ; 192506-3 GUIDE RAIL ADAPTER ; 1
F04 ; 199141-8 GUIDE RAIL 1500 SET ; 1
F05 ; 194925-9 GUIDE RAIL 1900 SET ; 1
F06 ; 194367-7 GUIDE RAIL 3000 SET ; 1
F07 ; 194416-0 SHEET 10000 SET ; 1
F08 ; 194417-8 RUBBER SHEET 10000 SET ; 1
F09 ; 194418-6 POSITION SHEET 1400 SET ; 1
F10 ; 194910-2 POSITION SHEET 1900 SET ; 1
