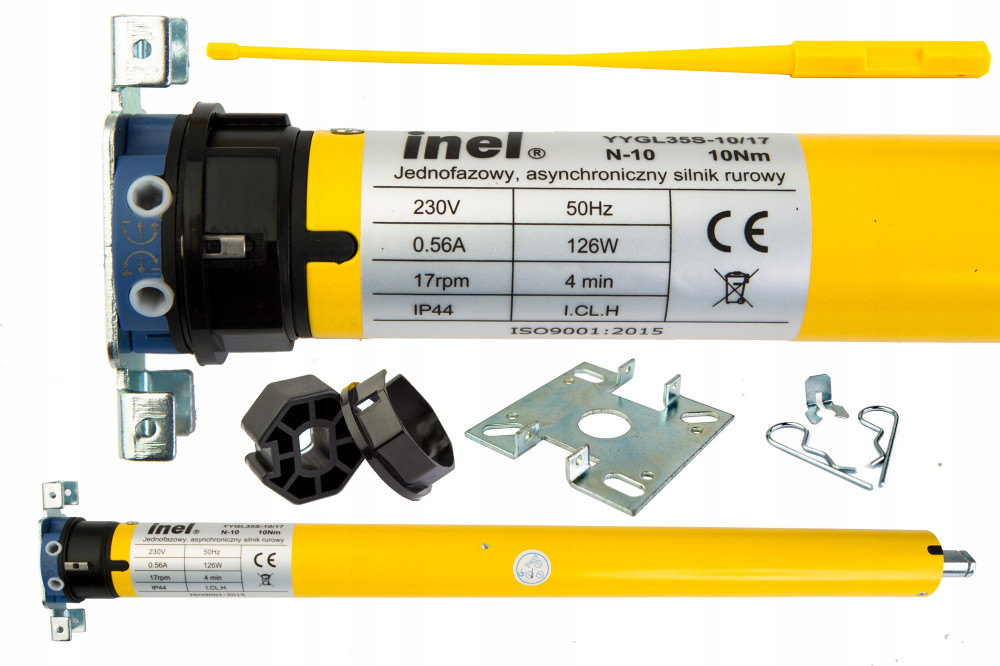

Мотор за външни ролетни щори Inel fi 40 10/17

N-10 Silnik rurowy 10Nm 230V (YYGL35S-10/17) do rury oktagonalnej o średnicy 40mm. Moment obrotowy silnika wynosi 10Nm przy 17 obrotach na minutę. W skład kompletu wchodzą niezbędne akcesoria.

Wszystkie silniki posiadają zabezpieczenie przed uszkodzeniem na skutek przegrzania - silnik wyłącza się automatycznie po 4 minutach ciągłej pracy.

Napęd sterowany przewodowo poprzez np. włącznik żaluzjowy. Standardowa długość przewodu zasilającego we wszystkich silnikach rurowych INEL wynosi 2m.

Dane techniczne:

• Kod: N-10



• Symbol: YYGL35S-10/17



• Moment obrotowy: 10Nm



• Prędkość obrotowa: 17obr./min.



• Średnica rury: 35mm



• Napięcie zasilania: 230V



• Częstotliwość zasilania: 50Hz



• Moc: 126W



• Prąd: 0,56A



• Czas pracy: >=4min.



• Klasa szczelności: IP 44



• Maksymalna ilość obrotów: 18



• Waga: 1,8kg



• Maksymalna waga podnoszonego ciężaru rolety: 20kg


Przykładowy schemat połączeń elektrycznych:

• Niebieski (N neutralny)


• Żółto/zielony (PE ochronny)


• Brązowy (kierunek zgodny z ruchem wskazówek zegara)


• Czarny (kierunek przeciwny do ruchu wskazówek zegara)

Cechy produktu:

• Cicha praca


• Niezawodność


• Łatwy montaż przy użyciu prostych narzędzi


• Regulacja położeń krańcowych


• Możliwość podłączenia zewnętrznych sterowników radiowych lub sterowników WiFi


• Produkt polski


• Zawartość zestawu: (Napęd, adapter i zabierak do rury oktagonalnej fi40, uchwyt mocujący, zawleczki zabezpieczające, pokrętło do regulacji położeń krańcowych, opakowanie, instrukcja w języku polskim)


Wzór na obliczanie ciężaru pancerza rolety:

1. Przybliżona waga 1 metra kwadratowego (m2) pancerza rolety wynosi 3kg.


2. Przykładowo: Waga rolety o wymiarach 150cm x 150cm wynosi: 1,5m x 1,5m = 2,25m2 x 3kg = 6,75kg
