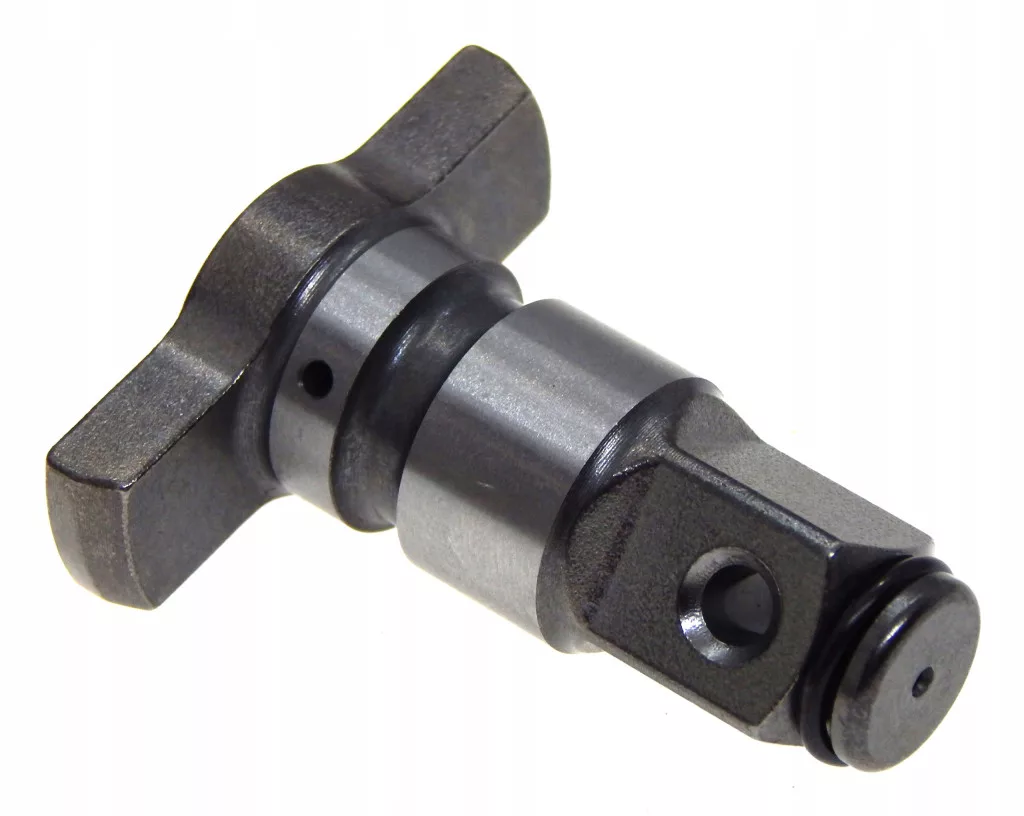

* Makita kowadełko do akumulatorowego klucza udarowego DTW280 DTW281 DTW284 DTW285

nowe oryginalne

( ANVIL ASSY )

•
  Producent: Makita



•
  Kod producenta: 135824-6


•
  Pozycja na schemacie: nr 015 - DTW284

Zastosowanie :

akumulatorowy klucz udarowy / wkrętarka udarowa :

• DTW280


• DTW281


• DTW284


• DTW285

Lista części do DTW284

pozycja na schemacie ; nr katalogowy ; opis części ; ilość :

001 ; 183D48-2  HOUSING SET ; 1

C10 ; 263005-3  RUBBER PIN 6 ; 2

C20 ; 252126-6  HEX. LOCK NUT M4-7 ; 2

D10 INC. 38

002 ; 852T75-3  DTW284 NAME PLATE ; 1

003 ; 266130-9  TAPPING SCREW BIND PT 3X16 ; 8

004 ; 419041-9  F/R CHANGE LEVER ; 1

005 ; 650673-5  SWITCH C3JW-1A ; 1

006 ; 268184-2  PIN 1.5 ; 1

007 ; 263036-2  RUBBER PIN 5 ; 1

008 ; 424568-6  BUMPER ; 1

009 ; 454851-7  HAMMER CASE COVER ; 1

010 ; 143911-7  HAMMER CASE COMPLETE ; 1

010-1 ; 140K43-7  HAMMER CASE COMPLETE ; 1

011 ; 261154-0  NYLON WASHER 28 ; 1

012 ; 231907-1  RING SPRING 10 ; 1

015 ; 135824-6  ANVIL E ASS'Y ; 1

D10 INC. 12

016 ; 326384-1  HAMMER ; 1

017 ; 216001-0  STEEL BALL 3.5 ; 24

018 ; 267175-0  FLAT WASHER 24 ; 1

019 ; 234322-8  COMPRESSION SPRING 25 ; 1

020 ; 267766-7  CUP WASHER 14 ; 1

021 ; 216011-7  STEEL BALL 5.6 ; 2

022 ; 227338-0  SPUR GEAR 22 ; 3

023 ; 326385-9  SPINDLE ; 1

024 ; 268311-1  PIN 5 ; 3

025 ; 253147-1  FLAT WASHER 15 ; 1

026 ; 266915-3  HEX.SOCKET HEAD BOLT M4X25 ; 4

026-1 ; 922146-1  HEX. SOCKET HEAD BOLT M4X25 ; 4

027 ; 233910-8  RING SPRING 43 ; 1

028 ; 227337-2  INTERNAL GEAR 51 ; 1

029 ; 213785-1  O-RING 49 ; 1

030 ; 142389-1  INTERNAL GEAR CASE COMPLETE ; 1

031 ; 632J06-6  STATOR UNIT ; 1

031-1 ; 632J23-6  STATOR UNIT ; 1

031-2 ; 629389-3  STATOR COMPLETE ; 1

D10 INC. 39

032 ; 619341-9  ROTOR ; 1

033 ; 454850-9  REAR COVER ; 1

034 ; 266130-9  TAPPING SCREW BIND PT 3X16 ; 2

036 ; 643850-6  TERMINAL ; 1

037 ; 424517-3  CUSHION ; 1

038 ; 183D48-2  HOUSING SET ; 1

C10 ; 263005-3  RUBBER PIN 6 ; 2

C20 ; 252126-6  HEX. LOCK NUT M4-7 ; 2

D10 INC. 1

039 ; 620295-5  LED CIRCUIT ; 1

040 ; 144217-6  SWITCH PLATE COMPLETE ; 1

A01 ; 266622-8  + TRUSS HEAD SCREW M4X12 ; 1

A02 ; 346317-0  HOOK ; 1

F01-1 ; 196386-9  BATTERY BL1440 SET ; 1

F02-1 ; 196388-5  BATTERY BL1440 SET ; 1

F04-1 ; 196393-2  BATTERY BL1440 SET (2PIECES) ; 1

F05-1 ; 197616-1  BATTERY BL1430B SET ; 1

F08-1 ; 197615-3  BATTERY BL1430B SET ; 1
