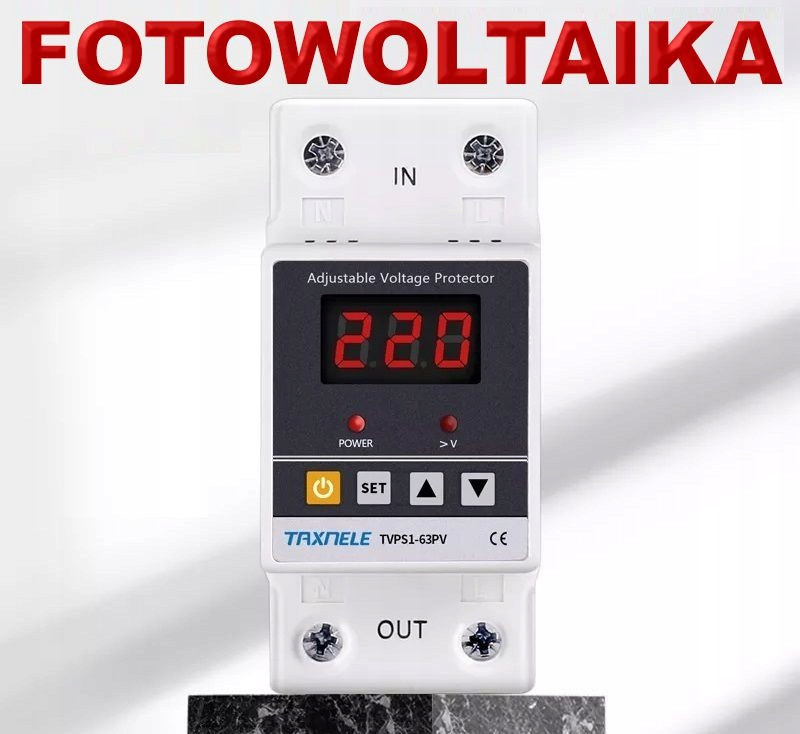

Nadzorczy przekaźnik kontroli napięcia  63A

Przedmiotem sprzedaży przekaźnik kontroli napięcia o max. obciążeniu  63A

Po podłączeniu do gniazdka odbiornika np. klimatyzatora, grzałki elektrycznej można skutecznie przeciwdziałać wyłączaniu się instalacji fotowoltaicznej z powodu zbyt wysokiego napięcia.

Każdy przekaźnik przed wysyłką jest kalibrowany. Fabrycznie ustawiono napięcia 250V ( wyłączenie ) i 253V (włączenie ) obciążenia. Powyższe parametry fabryczne można modyfikować w szerokim zakresie.

Dane techniczne:

TVPS1-63PV posiada zmniejszoną histerezę do 3V ( TYLKO W WERSJI PV ) Pozostałe modele z serii TVPS1.... posiadają histerezę aż 5V !!

Obciążalność :63,0A  [odłączany tylko obwód fazowy (L)]

( tak duża obciążalność eliminuje stosowanie styczników zewnętrznych nawet przy bardzo dużych obciążeniach )

Opóźnienie załączenia: 1 – 500sek.

Próg rozłączenia przekaźnika Umin[V]: regulowany 220 – 260V

Ponowne załączenie napięcia Umax[V]: regulowany 223 – 303V

Regulacja co 1V !!!

Opóźnienie załączenia po przekroczeniu napięcia Umax[V]: regulowany 1 – 500 sek.

Czas zwłoki rozłączenia po spadku napięcia U min [V]:  regulowany 0,1 – 50,0 sek.

Kalibracja napięcia: regulowana  -9,5 / +9,5 %

Wyświetlacz: LED

Pobór mocy:  <2W

Rodzaj napięcia mierzonego / sterowniczego: AC

Sygnalizacja: LED x2 [ Zasilanie (POWER), Włączenie przekaźnika (FAULT)]

Mocowanie: szyna DIN ( TH35)

Wymiary:  38 x 69 x 85 mm ( 2 moduły)

Kolor obudowy: biały

Histereza: min. 3V, max. cały zakres

Przykład:

Jeżeli Umax ustawimy na 253 V to Umin nie może być wyższe niż 250V .

Uwaga: Wszystkie parametry są możliwe do samodzielnej zmiany.

Wykres ilustrujący zasadę działania

Przykład podłączenia
