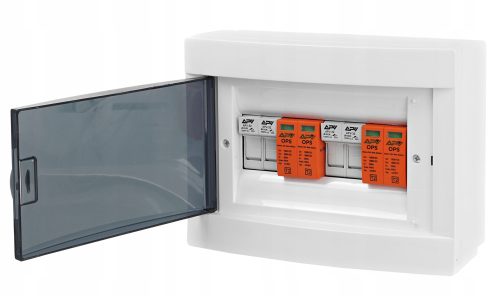

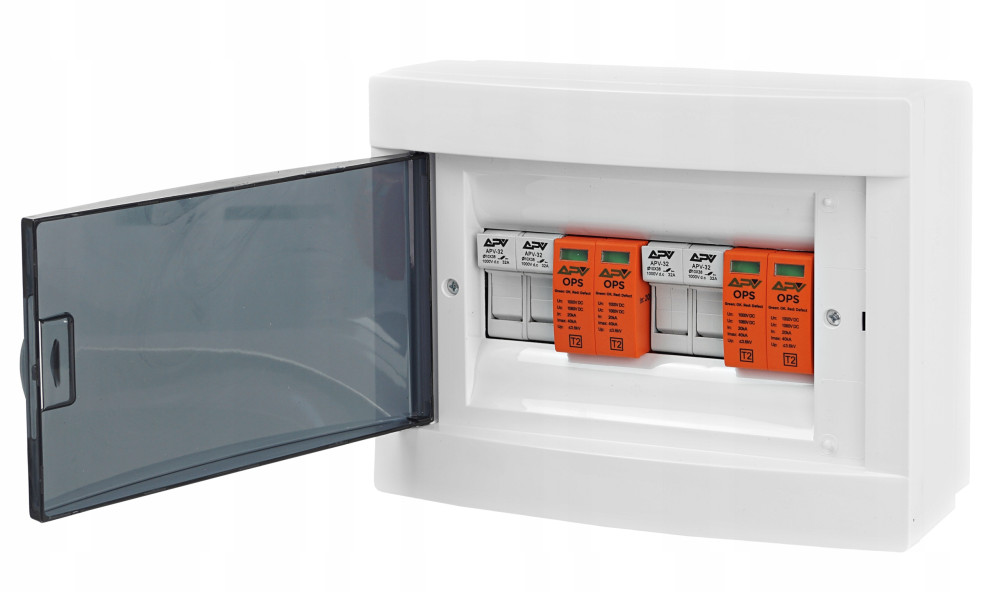

Zestaw - rozdzielnica fotowoltaiczna natynkowa 1000V DC 15A IP40

Kod produktu: APV-RMNT8-OPS2

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC.

W skład zestawu wchodzą:

•
  Obudowa natynkowa 8 modułowa, z drzwiami transparentnymi i dwoma listwami N+PE,


•
  Dwa ograniczniki przepięć APV, 2P klasa C [T2], 1000V DC, 32A,


•
  Dwa rozłączniki bezpiecznikowe APV, 2P 10x38 1000V DC, w skład którego wchodzą: dwie podstawy bezpiecznikowe 2P oraz cztery wkładki rurkowe gPV 15A.


Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

Polecamy!

Charakterystyka obudowy - rozdzielnica natynkowa, 8-modułowa, plastikowa:

• Stopień ochrony: IP40,



• Ilość modułów: 8,



• Wymiar obudowy: 231x100x176 mm,



• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,



• Montaż: natynkowy,



• Drzwi: uchylne w lewo, transparentne,



•
  Osłabienia dla łatwego wprowadzenia przewodów,


• Obudowa w kolorze białym.

Charakterystyka ochronnika przepięć APV 2P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2,



• Ilość pól: 2,



• Wymagane zabezpieczenie: 32A,



• Napięcie znamionowe Un: 1000V DC,



• Napięcie stałej pracy Uc: 1060V DC,



• Prąd próbny In: 20kA



• Prąd MAX Imax: 40kA



• Up: <4.0 kV,



• Temperatura otoczenia pracy: -30/+50°C,



• Przyłącza max: 35 mm2,



• Wymiary: 36x94x62 mm (szer.xwys.xgł.),



• Montaż: szyna 35 mm,



• Szczelność: IP20,



• Certyfikat CE

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,


• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,



• Prąd maksymalny: 32A,



• Maksymalne napięcie robocze: 1000V,



• Rodzaj napięcia: DC,



• Częstotliwość: 50/60 Hz,



• Temperatura pracy: -25 to 50 °C,



• Wymiary: 36x78x60 mm (szer.xwys.xgł.),



• Montaż: szyna 35 mm,



• Szczelność: IP20,



• Certyfikat CE

Zestaw do samodzielnego, szybkiego montażu.

•
  Czytelny podgląd stanu - zarówno ogranicznika jak i wkładek topikowych,


•
  Łatwy dostęp oraz wymiana zużytej  wkładki warystorowej bez odłączania urządzenia.


•
  Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.


•
  Idealny zestaw do sieci fotowoltaicznej.
