Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2  oraz 6mm2 LGY.


• Rozdzielnica posiada wyprowadzone złączki MC4.



• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.


•
  Obudowa rozdzielnicy na 6 modułów, natynkowa, o szczelności IP40, z drzwiami transparentnymi.

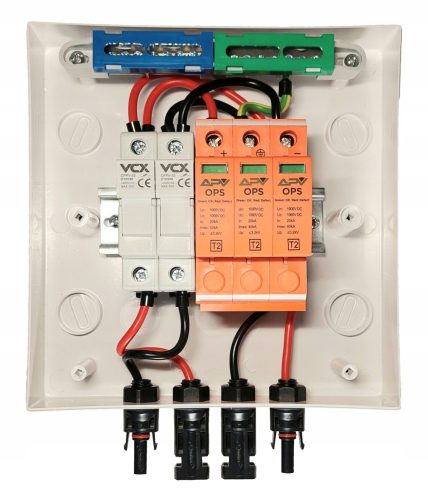

W skład zestawu wchodzą:

•
  1x Szczelną obudowę natynkowa, 6 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,



•
  1x ogranicznik przepięć APV,3P klasy C [T2], 1000V DC, 32A,



•
  1x rozłącznik bezpiecznikowy VCX 2P 10x38 1000V DC,


•
  2x złącze MC4,


W SKŁAD ZESTAWU NIE WCHODZĄ WKŁADKI TOPIKOWE

OGRANICZNIK PRZEPIĘĆ T1+T2

(B+C) 3P DC FOTOWOLTAICZNY

1000V APV

DANE TECHNICZNE:

•
  Klasa ochrony - T1 T2


•
  Wykonanie - warystorowe


•
  Przyłącza max - 35mm2


•
  Maksymalne napięcie pracy - Ucpv 1000 V DC


•
  Prąd próbny - In(8/20) 20 kA


•
  Prąd max - Imax(8/20) 40 kA


•
  Prąd impulsowy - Iimp(10/350) 7kA


•
  Napięciowy poziom ochrony - Up <3,2kV


•
  Temperatura składowania - -30/+70°C


•
  Temperatura otoczenia pracy - -30/+50°C


•
  Klasa szczelności - IP 20

OGRANICZNIKI, KTÓRE OFERUJEMY POSIADAJĄ WYMAGANE PRAWEM CERTYFIKATY ORAZ ATESTY.

VCX PODSTAWA BEZPIECZNIKOWA

ROZŁĄCZNIK DC PV32 2P CF

Podstawa bezpiecznikowa 2 polowa CF PV32 2P

Producent: VCX

Podstawa bezpiecznikowa modułowa CFPV-32  PV 2P, 1-32A 1000VDC do zastosowania z wkładkami solarnymi gPV 10x38mm.

Dane techniczne:

Podstawa bezpiecznikowa 10×38: max 32A 1000V DC

Prąd znamionowy (In): MAX 32A

Liczba biegunów: 2P

Pojemność zacisku: 0,5-10mm2

Sposób montażu: szyna TH-35

Napięcie znamionowe(Un): 1000V DC

Liczba modułów: 2
