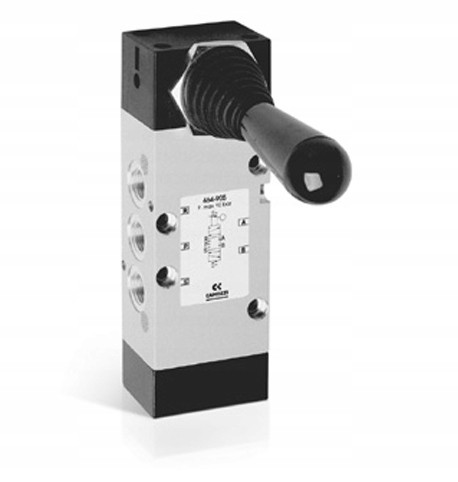

Zawór pneumatyczny ręcznie sterowany 464-905 5/3CC G1/4

Camozzi Automation

Parametry techniczne 464-905:

Rodzaj konstrukcji: Seria 3 i 4 typu tulejowego, Seria 1 typu zaworu kulowego, Seria VMS przesuwnego.
Funkcja: 5/3CC
Materiały: korpus - aluminium, tłoczek - stal nierdzewna, zawór kulowy - mosiądz, uszczelki - NBR
Gniazda: G1/4
Zakres temperatur: 0 ÷ 60°C
Zakres ciśnień: -0.9 ÷ 10 bar
Przepływ: 1250 (Nl/min)
Seria: 4
Czynnik: powietrze filtrowane, bez smarowania*
Sterowanie: pojedyncza cewka, sterowanie zewnętrzne

* Jeśli stosowane smarowanie zaleca się stosowanie oleju ISOVG32. Rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji.

G: 1/4

Funkcja: 5/3 CC

Przepływ (Nl/min): 1250

Zakres ciśnień (bar): -0.9 ÷ 10

Siła działania (N): 10

Seria zaworów ręcznych 3 (G1/8) oraz Seria 4 (G1/4), 3/2-, 5/2- oraz 5/3-drogowe, są dostępne z różnymi urządzeniami zaprojektowanymi, aby zaspokoić różne potrzeby.

Seria 1 jest wyposażona w dwa rodzaje urządzeń: przycisk (3/2-drogowy) oraz dźwignię (3/2 i 5/2-drogowy).

Zawory serii VMS to 3/2-drogowe zawory przesuwne, które są dostępne z portami M5, G1/8, G1/4, G3/8, G1/2 oraz G3/4.

Zawory 3/2-drogowe Serii 3 i 4 są zwykle zamknięte, gdy port 1 jest wejściem, a mogą również być zwykle otwarte, gdy port 3 jest wejściem.

Zawory 5/2-drogowe Serii 3 i 4 mogą być zasilane przez porty 3 i 5 z dwoma różnymi ciśnieniami, jeśli cylinder ma być obsługiwany przy ciśnieniu dostawczym różnym od ciśnienia powrotnego.
