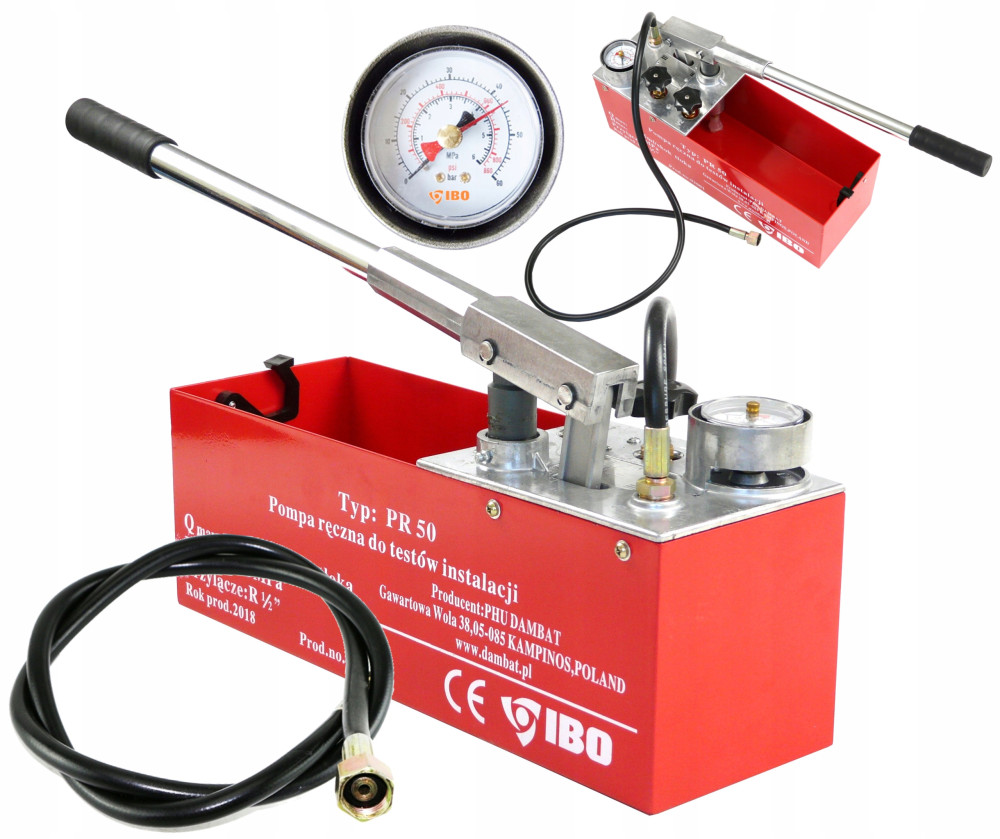

POMPA DO PRÓB CIŚNIENIOWYCH I NAPEŁNIANIA INSTALACJI

IBO PR-50

Pompa ręczna PR-50 jest pompą tłokową przeznaczoną do prób ciśnieniowych na szczelność instalacji oraz napełniania instalacji solarnych. Główną zaletą pompy jest możliwość jej użytkowania bez dostępu do zasilania elektrycznego. Dzięki otwartej konstrukcji, pompa jest jednocześnie naczyniem o pojemności 12 L. Dzięki sprawdzonej i trwałej konstrukcji i pompa jest bardzo popularnym urządzeniem na wyposażeniu instalatorów.

ZASTOSOWANIE:

• Badania szczelności systemów rurowych (instalacje wodne, CO, sprężonego powietrza, olejowe).


• Badania szczelności przy wytwarzaniu kotłów oraz zbiorników ciśnieniowych.


• Napełnianie instalacji solarnych.


• Iniekcja środków przeciw zamarzaniu do istniejących instalacji CO.

ZALETY:

• Wąż tłoczny w oplocie stalowym o długości 1,3m – redukcja strat przy przepływie a także ograniczenie błędu pomiarowego


• Trwała dźwignia tłoka – odporna na skręcanie, może służyć za uchwyt do przenoszenia pompy


• Podwójny system zaworów odcinających w monoblokowej obudowie dają gwarancję stałego ciśnienia oraz eliminują ryzyko przecieków na złączkach.

DZIAŁANIE:

Końcówkę węża ciśnieniowego podłącza się do sprawdzanej instalacji następnie napełnia zbiornik pompy czystą, najlepiej filtrowaną wodą. Dalej należy napełnić instalację wodą. Pompę testową wykorzystuje się tylko do wprowadzenia końcowej ilości cieczy niezbędnej do uzyskania żądanego ciśnienia. Należy odkręcić zawór VI i  zakręć zawór V2.

Po podłączeniu pompy, napełnieniu pompy i testowanej instalacji wodą, odkręceniu zaworu VI i zakręceniu zaworu V2 pompuje się wodę za pomocą dźwigni obserwując wskazówkę manometru. Po uzyskaniu żądanego ciśnienia należy zakręcić zawór VI . Jeżeli ciśnienie testowe zostanie przypadkowo przekroczone po zakręceniu zaworu VI odkręca się delikatnie zawór V2. Ciśnienie wówczas zacznie opadać.
