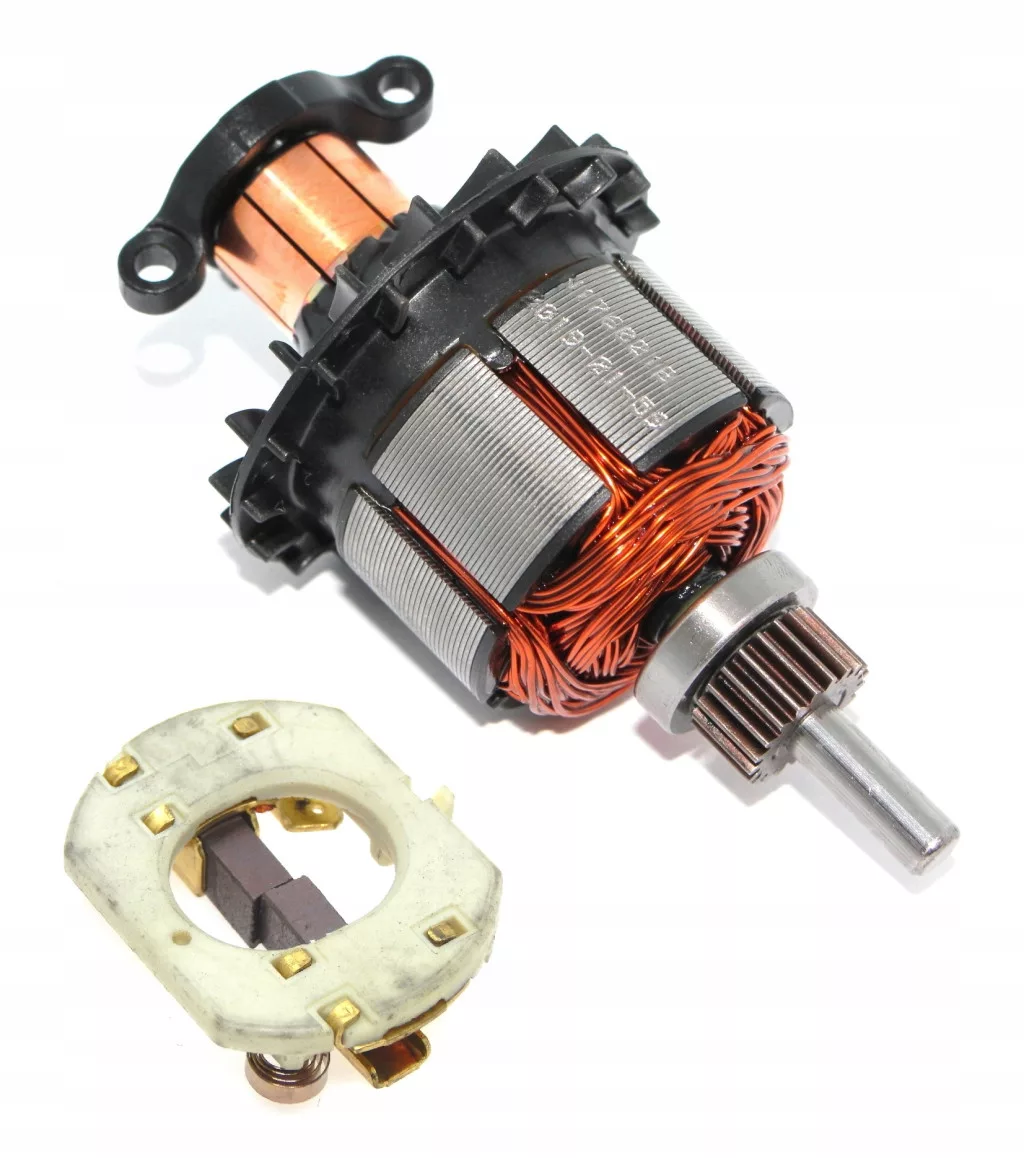

Kod produktu: N110036 / N595065
Pozycja na schemacie: nr 9 - DCD785L Typ 1
Kod produktu: N109433
Pozycja na schemacie: nr 5 - DCD785L Typ 1
Zastosowanie:
akumulatorowa wiertarko-wkrętarka :
Spis części do DCD785L Typ 1
pozycja na schemacie , nr katalogowy , ilość , nazwa części :
1 ; N110035 ; 1 ; przekładnia
2 ; 000000-00 ; 1 ; część niedostępna
3 ; N384401 ; 1 ; wyłącznik + obudowa
4 ; 682211-00 ; 12 ; śruba
5 ; N109433 ; 1 ; szczotkotrzymacz + szczotki
6 ; N039788 ; 1 ; przełącznik l/p
7 ; N092054 ; 1 ; uchwyt
8 ; N109712 ; 1 ; stojan
9 ; N595065 ; 1 ; wirnik - podzespół
10 ; N092854 ; 1 ; śruba
11 ; N093950 ; 1 ; naklejka
13 ; N071836 ; 1 ; roll pin 2.5 x 10.9
14 ; N042665 ; 2 ; śruba
15 ; N086039 ; 1 ; zaczep
16 ; N095778 ; 1 ; uchwyt
25 ; 000000-00 ; 1 ; część niedostępna
30 ; N124588 ; 1 ; obudowa
31 ; 326467-00 ; 1 ; sworzeń
32 ; 386690-00 ; 6 ; kulka
33 ; N047986 ; 1 ; lower ratchet
34 ; N047987 ; 1 ; element przekładni
35 ; N047989 ; 1 ; sprężyna, torsion
36 ; N047988 ; 1 ; comp.sprężyna
37 ; N047985 ; 1 ; bearing washer
38 ; N063688 ; 1 ; talerz
39 ; N036372 ; 1 ; regulator
40 ; N077956 ; 1 ; sprężyna
41 ; N047992 ; 1 ; clutch collar
46 ; N110039 ; 1 ; wrzeciono
47 ; 682211-00 ; 3 ; śruba
48 ; N022994 ; 1 ; złączka
49 ; N063567 ; 1 ; flat backing plate
50 ; N075506 ; 6 ; screw m3 12x13
51 ; N033869 ; 1 ; element przekładni
52 ; N030988 ; 1 ; pierścień zębaty
53 ; N030999 ; 5 ; koło przekładni
54 ; N124371 ; 1 ; nośnik zębatek
55 ; N031079 ; 1 ; zębatka
56 ; N031080 ; 5 ; zębatka
57 ; N032409 ; 1 ; clutch washer
58 ; N122400 ; 1 ; carrier sa
59 ; N031083 ; 5 ; zębatka
60 ; N078410 ; 1 ; pierścień zębaty przekładni
61 ; N122401 ; 1 ; carrier sa
62 ; N022985 ; 1 ; locking ring
63 ; N093416 ; 5 ; rolka
64 ; N157720 ; 1 ; kowadełko
65 ; N090435 ; 1 ; podkładka
66 ; N035441 ; 1 ; element przełącznika
67 ; N035051 ; 1 ; przełącznik
800 ; 808386-00 ; 1 ; smar, molycote g-68, 100 gram
861 ; 000000-00 ; 1 ; część niedostępna
866 ; N195933 ; 1 ; akumulator dcb182 18v 4,0ah li-ion
871 ; N450536 ; 1 ; ładowarka dcb115
