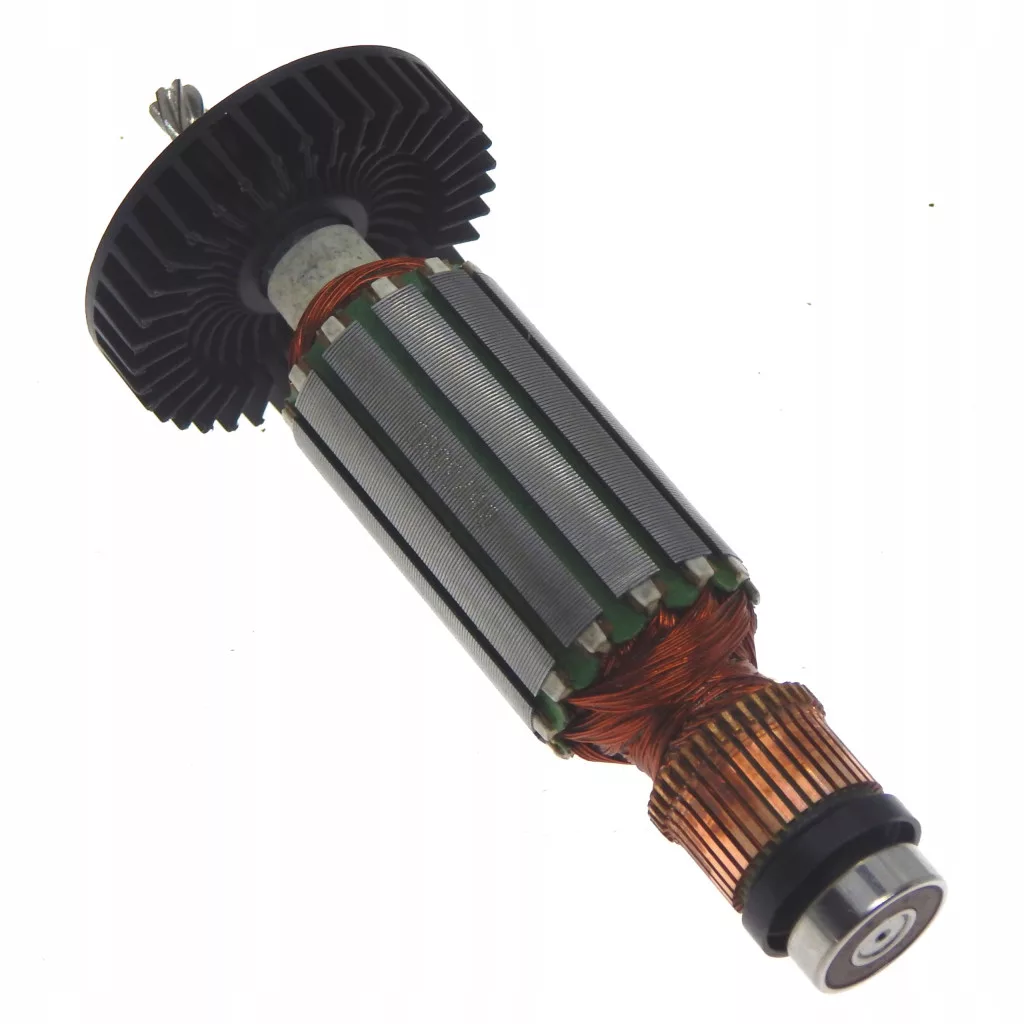

Ротор Makita 517358-5

/ Makita wirnik do wiertarko-wkrętarki DP4001

•
  Producent: Makita



• Kod producenta: 517358-5


• Pozycja na schemacie: 27 - DP4001

Zastosowanie:

Wiertarko-wkrętarka

• DP4000


• DP4001


• DP4002


• DP4003


• DP4004

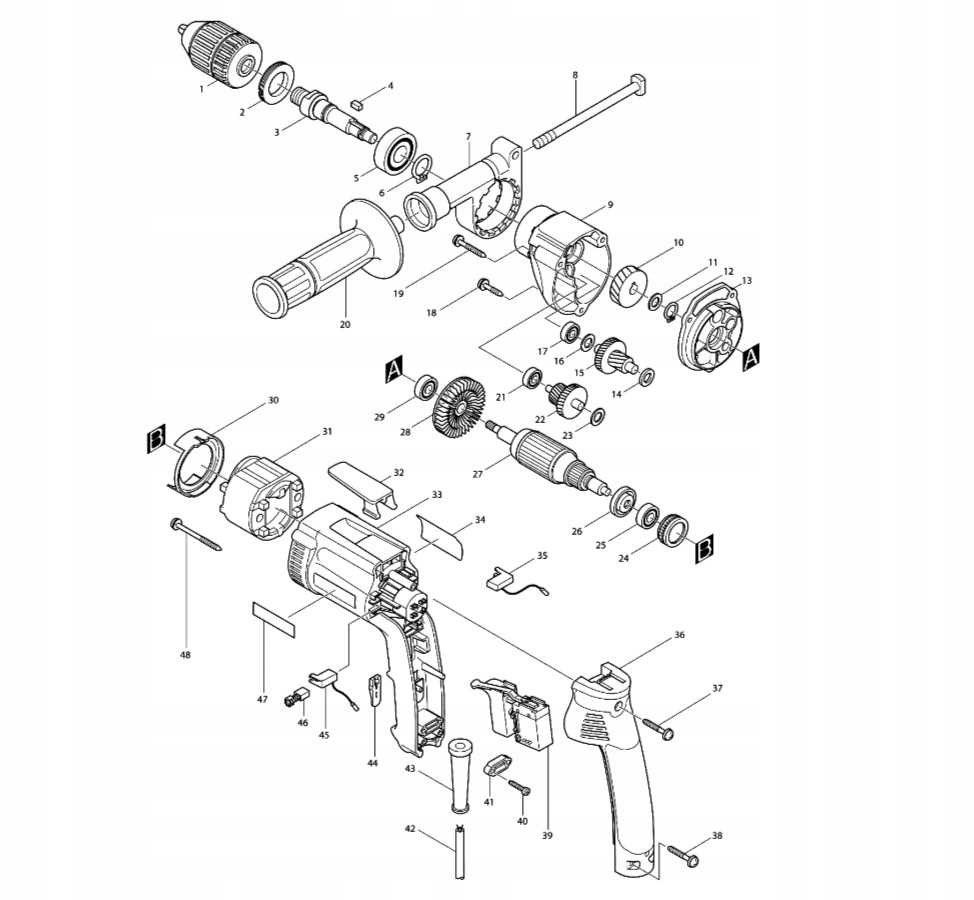

Spis części do DP4001

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 192956-2 Uchwyt wiertarski samozaciskowy ; 1

002 ; 285807-7 Uchwyt łożyska 22-36 ; 1

003 ; 324039-2 Wrzeciono ; 1

004 ; 254202-2 Klin 4 ; 1

005 ; 211206-7 Łożysko kulowe 6202LLB ; 1

006 ; 961055-9 Pierścień ustalający (ZEWN.) S-15 ; 1

007 ; 317401-8 Podstawa uchwytu ; 1

008 ; 266261-4 Śruba M8X130 ; 1

009 ; 317397-3 Obudowa przekładni ; 1

010 ; 226529-0 Koło zębate śrubowe 26 ; 1

011 ; 267143-3 Podkładka 11 ; 1

012 ; 961051-7 Pierścień ustalający (ZEWN.) S-11 ; 1

013 ; 152639-6 Komplet pokrywy obudowy przekładni ; 1

C10 ; 212004-2 Łożysko igiełkowe 810 ; 1

C20 ; 212016-5 Łożysko igiełkowe 609 ; 2

014 ; 253804-1 Podkładka 6 ; 1

015 ; 226136-9 Komplet przekładni 7-32 ; 1

016 ; 253133-2 Podkładka 7 ; 1

017 ; 211021-9 Łożysko kulowe 607LLB ; 1

018 ; 266050-7 Śruba samogwintująca z łbem mocującym 4X30 ; 1

019 ; 266069-6 Śruba samogwintująca z łbem mocującym 4X45 ; 2

020 ; 152521-9 Uchwyt 36 komplet ; 1

021 ; 211012-0 Łożysko kulowe 606ZZ ; 1

022 ; 226137-7 Komplet przekładni 20-34 ; 1

023 ; 253804-1 Podkładka 6 ; 1

024 ; 421479-6 Pierścień gumowy 19 ; 1

025 ; 211021-9 Łożysko kulowe 607LLB ; 1

026 ; 681636-0 Podkładka izolacyjna ; 1

027A_ ; 517358-5 Wirnik silnika elektrycznego kpl. 220-240V ; 1

028 ; 241873-4 Wentylator 55 ; 1

029 ; 211031-6 Łożysko kulowe 608LLB ; 1

030 ; 417356-8 Płytka progu kierującego ; 1

031A_ ; 633468-1 Stojan 220-240V ; 1

032-1 ; 417625-7 Hak ; 1

033 ; 183270-7 Obudowa silnika kpl. ; 1

034 ; 852496-9 Tabliczka znamionowa DP4001 ; 1

035 ; 643951-0 Uchwyt szczotek węglowych ; 1

036 ; 152641-9 Pokrywa rękojeści kpl. ; 1

C10 ; 263002-9 Sztyft gumowy 4 ; 2

037 ; 265999-8 Śruba samogwintująca z łbem mocującym 4X25 ; 1

038 ; 265999-8 Śruba samogwintująca z łbem mocującym 4X25 ; 2

039-1 ; 651991-4 Przełącznik ; 1

040 ; 265995-6 Śruba samogwintująca z łbem mocującym 4X18 ; 2

041 ; 687063-9 Zacisk przewodu ; 1

042E_ ; 666066-6 Kabel zasilający 1.0-2-2.5 ; 1

043 ; 682559-5 Osłona przewodu 8 ; 1

044 ; 417358-4 Dźwignia przesuwna ; 1

045 ; 643948-9 Uchwyt szczotek węglowych ; 1

046A_ ; 191962-4 Szczotki węglowe ; 1

047 ; 819063-3 Etykieta z logo Makita ; 1

048 ; 266060-4 Śruba samogwintująca z łbem mocującym 4X65 ; 2

049 ; 442134-7 Uszczelka korka spustu oleju ; 1

B01 ; 134903-7 Zespół 36 uchwytu ; 1

E02-1 ; 645105-5 Tłumik hałasu ; 1
