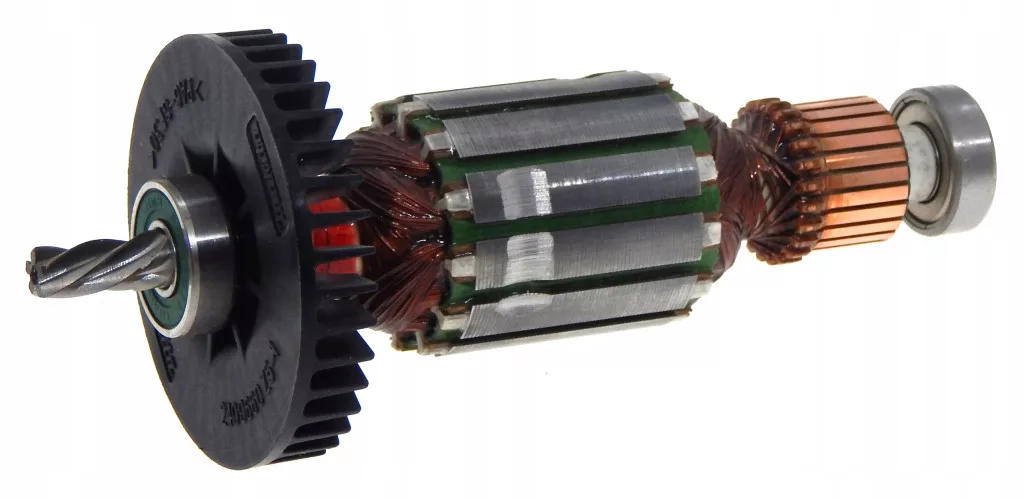

* Makita wirnik do wiertarki wysokoobrotowej DP2010

nowy oryginalny

( ARMATURE ASS'Y 240V / 6.5MM HIGH SPEED DRILL / Wirnik silnika elektrycznego kpl. 240V )

•
  Producent: Makita



•
  Kod producenta: 517694-9


•
  Pozycja na schemacie: nr 12 - DP2010

Zastosowanie

wiertarka wysokoobrotowa ( bez udarowa ) :

DP2010

Schemat i spis części do DP2010

pozycja artykułu, nr katalogowy, opis przedmiotu, ilość:

001; 763077-3  Uchwyt wiertarski 6.5;  1

002; 326280-3  Wrzeciono;  1

003; 210087-6  BALL BEARING 6900LLB;  1

004; 961006-2  Pierścień ustalający (ZEWN.) S-10;  1

005; 227776-6  Koło zębate śrubowe 34;  1

006; 210033-9  BALL BEARING 696ZZ;  1

007; 187620-8  Obudowa kpl.;  1

C10; 252175-3  HEX. NUT M5;  1

008; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  7

009; 814K58-7  Tabliczka znamionowa DP2010;  1

010; 210017-7  BALL BEARING 607DDW;  1

011; 240066-0  Wentylator 52;  1

012; 517694-9  Wirnik silnika elektrycznego kpl. 240V;  1

013; 210062-2  BALL BEARING 607ZZ;  1

014; 521769-8  Stojan kpl. 240V;  1

C10; 654069-2  Gniazdko 41-187N;  1

015; 643936-6  Uchwyt szczotek węglowych;  2

016; 191962-4  Szczotki węglowe;  1

017; 646047-6  Cewka dławikowa;  1

018; 650706-6  Przełącznik TG843ALB-1;  1

019; 266385-6  Wkręt samogwintujący z grubym łbem 4X14;  1

020; 687681-3  STRAIN RELIEF;  1

021; 645190-8  NOISE SUPPRESSOR;  1

022; 682569-2  CORD GUARD 8-85;  1

023; 665383-1  Kabel zasilający 1.0-2-2.0;  1

024; 187620-8  Obudowa kpl.;  1

C10; 252175-3  HEX. NUT M5;  1

A01; 418198-3  KEY HOLDER 9;  1

A02; 763418-3  Kluczyk do uchwytu wiertarskiego S10;  1

A03; 196322-5  Ustalacz głębokości kpl.;  1

C10; 265761-1  Wkręt z łbem radełkowanym M5X16;  1

C20; 286224-4  CAP 12;  1

C30; 322177-4  Ogranicznik głębokości;  1

C40; 343525-4  STOPPER POLE RETAINER;  1
