Ротор Makita за акумулаторна резачка DSC121 619397-2 18V

/ Makita wirnik do akumulatorowej wiertarki  / przecinarki 619336-2 / 619397-2

ROTOR

•
  Producent: Makita



• Kod producenta: 619336-2 / 619397-2


• Pozycja na schemacie: 15 - DDF481

Zastosowanie:

Wiertarko wkrętarka akumulatorowa

• DDF481

Akumulatorowa wiertarka udarowa:

• DHP481

Akumulatorowa przecinarka do prętów / nożyce

• DSC121


• DSC163

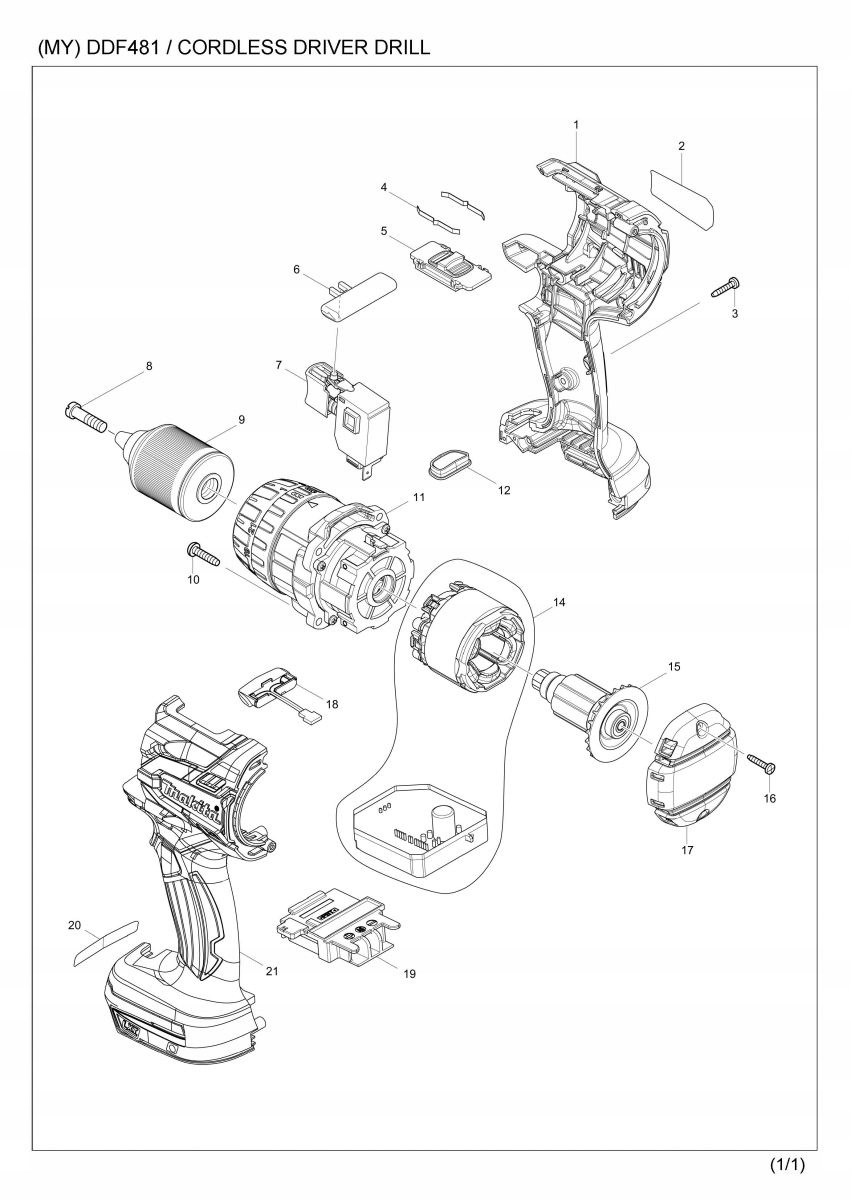

Spis części do DDF481

Pozycja na schemacie, Numer katalogowy, Opis, Ilość

001 ; 187921-4 ; HOUSING SET ; 1

C10 ; 263005-3 ; RUBBER PIN 6 ; 2

002 ; 815S56-2 ; DDF481 NAME PLATE ; 1

003 ; 266130-9 ; TAPPING SCREW BIND PT 3X16 ; 7

004 ; 232220-0 ; LEAF SPRING ; 2

005 ; 126411-2 ; SPEED CHANGE LEVER ASSEMBLY  ;1

C10 ; 233438-6 ; COMPRESSION SPRING 4 ; 2

006 ; 419250-0 ; F/R CHANGE LEVER ; 1

007 ; 650710-5 ; SWITCH C3JW-4B ; 1

007-1 ; 650006-4 ; SWITCH TGRK2-1 ; 1

008 ; 251468-5 - ; FLAT HEAD SCREW M6X22 ; 1

009A ; 766015-4 ; KEYLESS DRILL CHUCK 13 ; 1

009B ; 766015-4 ; KEYLESS DRILL CHUCK 13 ; 1

009C ; 766015-4 ; KEYLESS DRILL CHUCK 13 ; 1

009-1A ; 763248-2 ; KEYLESS DRILL CHUCK 13 ; 1

009-1B ; 763248-2 ; KEYLESS DRILL CHUCK 13 ; 1

009-1C ; 763248-2 ; KEYLESS DRILL CHUCK 13 ; 1

009-1D ; 763248-2 ; KEYLESS DRILL CHUCK 13 ; 1

009-2 ; 763252-1 ; KEYLESS DRILL CHUCK 13 ; 1

010 ; 265995-6 ; TAPPING SCREW 4X18 ; 4

010-1 ; 266326-2 ; TAPPING SCREW 4X18 ; 4

011 ; 126409-9 ; GEAR ASSEMBLY ; 1

012 ; 142263-3 ; INDICATOR PANEL COMPLETE ; 1

014 ; 629116-8 ; STATOR COMPLETE ; 1

015A ; 619336-2 ; ROTOR ; 1

015B ; 619336-2 ; ROTOR ; 1

015-1A ; 619397-2 ; ROTOR ; 1

015-1B ; 619397-2 ; ROTOR  ;1

015-1C ; 619397-2 ; ROTOR  ;1

015-1D ; 619397-2 ; ROTOR ; 1

016 ; 266130-9 ; TAPPING SCREW BIND PT 3X16 ; 2

017 ; 455011-4 ; REAR COVER ; 1

018 ; 620283-2 ; LED CIRCUIT ; 1

019 ; 643899-6 ; TERMINAL  ;1

021 ; 187921-4 ; HOUSING SET ; 1

C10 ; 263005-3 ; RUBBER PIN 6 ; 2

A01 ; 126412-0 ; GRIP ASSEMBLY ; 1

C10 ; 142652-2 ; POLE COMPLETE ; 1

C11 ; 140R59-4 ; POLE COMPLETE ; 1

C20 ; 142653-0 ; ARM R COMPLETE ; 1

C30 ; 266886-4 ; HEX. BOLT M8X65  ;1

C40 ; 319129-4 ; ARM L ; 1

C50 ; 962055-2 ; RETAINING RING (INT) R-15 ; 1

A02 ; 251314-2 ; + SCREW M4X12 ; 2

A03 ; 346317-0 ; HOOK ; 1

A04 ; 452947-8 ; BIT HOLDER  ;1

A05 ; 784637-8 ; +- BIT 2-45 ; 2

A06B ; 821524-1 ; PLASTIC CARRYING CASE ; 1

C10;  162302-3 ; LATCH ; 2

C20 ; 325809-2 ; SHAFT ; 1

C30 ; 451749-9 ; HANDLE ; 1

C40 ; 453473-0 ; PLASTIC CASE LID  ;1

A06C ; 821524-1 ; PLASTIC CARRYING CASE ; 1

C10 ; 162302-3 ; LATCH ; 2

C20 ; 325809-2 ; SHAFT ; 1

C30 ; 451749-9 ; HANDLE ; 1

C40 ; 453473-0 ; PLASTIC CASE LID ; 1

A06D; 821524-1 ; PLASTIC CARRYING CASE ; 1

C10 ; 162302-3 ; LATCH ; 2

C20 ; 325809-2 ; SHAFT ; 1

C30 ; 451749-9 ; HANDLE ; 1

C40 ; 453473-0 ; PLASTIC CASE LID ; 1

A07B ; ***DC18RC ; DC18RC FAST CHARGER ; 1

A07C ; ***DC18RC ; DC18RC FAST CHARGER ; 1

A07D ; ***DC18RC ; DC18RC FAST CHARGER ; 1

A08-1B ; 196399-0 ; BATTERY BL1840 SET ; 2

A08-2B ; 197265-4 ; BATTERY BL1840B SET ; 2

A08-2C ; 197600-6 ; BATTERY BL1830B SET ; 2

A08-2D ; 197280-8 ; BATTERY BL1850B SET ; 2

A08-3B ; 197265-4 ; BATTERY BL1840B SET ; 2

A08-3C;  197600-6 ; BATTERY BL1830B SET ; 2

A08-3D;  197280-8 ; BATTERY BL1850B SET ; 2

A09B ; 450128-8 ; BATTERY COVER ; 1

A09C ; 450128-8 ; BATTERY COVER ; 1

A09D ; 450128-8 ; BATTERY COVER ; 1
