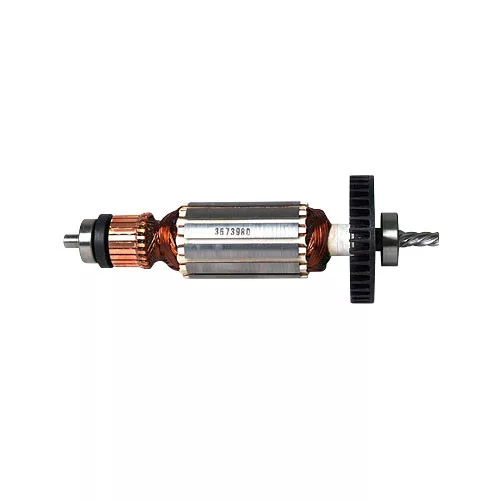

"Makita wirnik do wyrzynarki brzeszczotowej 4340CT 4340FCT 4341CT 4341FCT

nowy oryginalny

•
  Producent: Makita



• Kod producenta:517398-3


• Pozycja na schemacie:62-4340CT

Zastosowanie:

Wyrzynarka Brzeszczotowa

• 4340CT


• 4340FCT


• 4341CT


• 4341FCT


• 4350CT


• 4350FCT


• 4351CT


• 4351FCT

Spis części do 4350CT

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 188286-7 ; Rękojeść kpl. ; 1

002 ; 265995-6  ;Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1

003 ; 266091-3 ; Wkręt samogwintujący z łbem walcowym wypukłym PT 4X50 ; 1

004 ; 265995-6 ; Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 5

005 ; 442138-9 ; Uszczelka ; 1

006 ; 214031-5 ; PLANE BEARING 4 ; 1

007 ; 232207-2 ; Sprężyna płytkowa ; 1

008 ; 256117-9 ; Kołek 4 ; 1

009 ; 911111-5 ; Wkręt z łbem stożkowym ściętym M4X10 W ; 2

010 ; 911111-5 ; Wkręt z łbem stożkowym ściętym M4X10 W ; 2

011 ; 345240-6 ; LINEAR GUIDE ; 1

012 ; 345240-6 ; LINEAR GUIDE ; 1

013 ; 153338-3 ; Komplet pokrywy obudowy przekładni ; 1

C10 ; 253313-0 ; Podkładka 14 ; 1

C20 ; 257250-0 ; Pierścień 20 ; 1

C30 ; 421815-6 ; Uszczelka przeciwpyłowa 8 ; 1

014 ; 417839-8  ;Płytka uszczelniająca ; 1

015 ; 231659-4  ;Sprężyna skrętna 6 ; 1

016 ; 265026-1  ;Wkręt pasowany z łbem stożkowym ściętym M4 ; 1

017 ; 419820-5 ; Blokada brzeszczota ; 1

018 ; 421817-2  ;Osłona przeciwpyłowa ; 1

019 ; 962068-3  ;Pierścień ustalający (WEWN.) okrągły R-18 ; 1

020 ; 135060-4 ; Pręt kpl. ; 1

021 ; 231660-9 ; Sprężyna skrętna 15 ; 1

022 ; 310136-0 ; BLADE HOLDER ; 1

023 ; 310135-2 ; Kołek popychający ; 1

024 ; 665394-6 ; Kabel zasilający 1.0-2-2.5 ; 1

025 ; 682559-5 ; CORD GUARD 8 ; 1

026 ; 687260-7  ;STRAIN RELIEF ; 1

027 ; 265995-6 ; Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 1

028 ; 645149-5 ; NOISE SUPPRESSOR ; 1

029 ; 266034-5 ; Wkręt samogwintujący z łbem walcowym wypukłym CT 4X16 ; 4

030 ; 324233-6 ; Spinacz ; 1

032 ; 631768-3 ; Sterownik ; 1

033 ; 650202-4 ; Przełącznik SGEL115CDY-8 ; 1

034 ; 654532-5  ;Blok terminalu 1P ; 1

035 ; 188286-7 ; Rękojeść kpl. ; 1

036 ; 310134-4 ; SLIDER ; 1

037 ; 961017-7 ; Pierścień blokujący (EXT) E-3 ; 1

038 ; 961004-6 ; Pierścień ustalający (ZEWN.) S-8 ; 1

039-1 ; 212092-9 ; NEEDLE BEARING 407 ; 1

040 ; 268090-1 ; Sztyft ramienny. 4 ; 1

041 ; 265353-6 ; Śruba imbusowa M4X12 ; 2

042 ; 153336-7 ; CRANK COMPLETE ; 1

043 ; 313108-4 ; Płytka stabilizująca ; 1

044 ; 153335-9 ; Komplet przekładni ; 1

C10 ; 212043-2 ; NEEDLE BEARING 810 ; 2

045 ; 345235-9  ;Płytka dociskowa ; 1

046 ; 253877-4  ;Podkładka 8 ; 1

047 ; 266050-7  ;Wkręt samogwintujący z łbem walcowym wypukłym PT 4X30 ; 4

048 ; 961018-5 ; Pierścień blokujący (EXT) E-5 ; 1

049 ; 286032-3 ; CAP 5 ; 1

050 ; 233139-6 ; Sprężyna dociskowa 3 ; 1

051-1 ; 272280-0 ; Dźwignia 17 ; 1

052 ; 268063-4 ; Kołek ; 4

053 ; 153334-1 ; RETAINER COMPLETE ; 1

054 ; 252171-1 ; SQUARE NUT M5-8 ; 1

055 ; 421816-4 ; Uszczelka przeciwpyłowa ; 1

056 ; 153337-5 ; Obudowa przekładni kpl. ; 1

057 ; 210005-4 ; BALL BEARING 608DDW ; 1

058 ; 241881-5 ; Wentylator 52 ; 1

059 ; 266052-3 ; Wkręt samogwintujący z łbem walcowym wypukłym PT 4X60 ; 2

060 ; 417838-0 ; Płytka progu kierującego ; 1

061-1 ; 599125-0 ; FIELD ASS'Y 240V ; 1

C10 ; 654069-2 ; Gniazdko 41-187N 2 D203 ; 1

062 ; 517398-3 ; Wirnik silnika elektrycznego kpl. 220-240V ; 1

063 ; 191962-4  ;Szczotki węglowe ; 1

064 ; 643936-6  ;Uchwyt szczotek węglowych ; 2

066 ; 863664-9 ; Tabliczka znamionowa 4350CT ; 1

068 ; 419886-5 ; Obudowa silnika ; 1

069 ; 259039-2 ; SELF LOCK 6 ; 1

070 ; 688117-5 ; Tuleja magnesu ; 1

071 ; 267756-0 ; Podkładka falista 6 ; 1

072 ; 421494-0 ; Gumowy pierścień labiryntowy 19 ; 1

073 ; 211021-9 ; BALL BEARING 607LLB ; 1

074 ; 681636-0 ; Podkładka izolacyjna ; 1

075 ; 232208-0 ; Sprężyna płytkowa ; 1

076 ; 922226-3  ;Śruba imbusowa M5X18 W ; 1

077 ; 345237-5  ;Płytka zaciskowa ; 1

078 ; 317565-8  ;Podstawa ; 1

079 ; 912107-9 ; Wkręt z łbem wpuszczanym M4X8 ; 4

080 ; 345238-3 ; Płytka podstawy ; 1

A01 ; 415524-7 ; Płyta szczelinowa ; 1

A02 ; 417852-6 ; Nakładka ; 1

A03-1A ; A-85737 ; JIGSAW BLADE NO.B22 ; 1

A03-1B ; A-85737 ; JIGSAW BLADE NO.B22 ; 1

A04-1A ; A-85628 ; JIGSAW BLADE NO.B10 ; 1

A04-1B ; A-85628 ; JIGSAW BLADE NO.B10 ; 1

A05-1A ; A-85793 ; JIGSAW BLADE NO.BR13 ; 1

A05-1B ; A-85793 ; JIGSAW BLADE NO.BR13 ; 1

A06 ; 783202-0 ; Klucz imbusowy 4 ; 1

A07A ; 824809-4 ; Walizka plastkiowa ; 1

A07B ; 821549-5 ; Walizka systemowa (typ 1) ; 1

C10 ; 453974-8 ; Zatrzask ; 4

A08 ; 417853-4 ; DUST NOZZLE ; 1

A09B ; 837803-7 ; Wewnętrzna wkładka ; 1

A10B ; 800M80-2 ; Etykieta 4350CTJ ; 1

A11B ; 800M81-0 ; Etykieta obudowy z tworzywa sztucznego 4350CTJ ; 2
