PANEL SŁONECZNY ZESTAW SOLARNY 360W + REGULATOR 30A

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej


• Na łódce, jachcie, housebotcie


• Na działce rekreacyjnej, domek letniskowy.

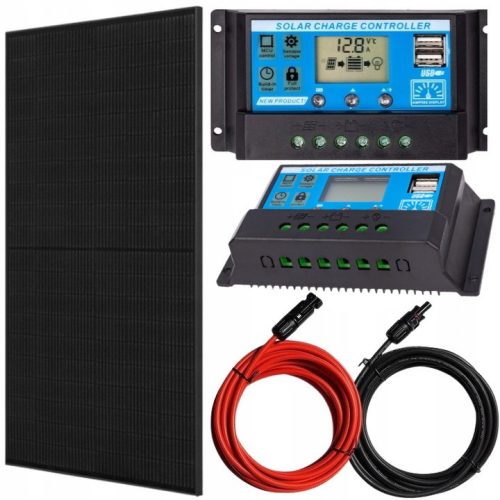

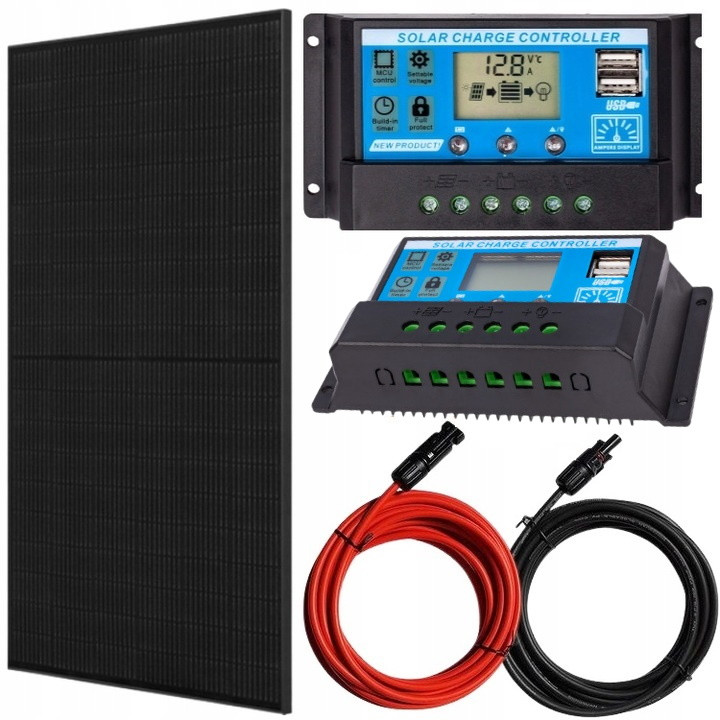

W zestawie otrzymujesz:

1. Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm


2. Regulator ładowania z wyświetlaczem LCD o maksymalnym prądzie ładowania i obciążenia 30a


3. Kabel solarny 4mm2 z wtykami MC4 do podłączenia panela PV o długości 2m / opcjonalnie 4m lub 6m

Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 360 Wp



• Napięcie mocy maksymalnej (Vmp): 33,24 V



• Natężenie mocy maksymalnej (Imp): 10,68 A



• Napięcie obwodu otwartego (Voc): 39,80 V



• Prąd zwarcia (Isc): 11,15 A



• Sprawność modułu: 19.2%



• Tolerancja mocy: 0~+5W



• Maksymalny prąd nominalny bezpiecznika: 20 A



• Liczba ogniw: 120 (6x20)



• Klasa II


• Wymiary panela: 176,5cm×104,8cm×3,5cm



• Waga: 19,5 kg



• Materiał ramy: anodowany stop aluminium



• Temperatura pracy: -40*C - +85*C



• Szyba: szkło hartowane antyrefleksyjne 3.2 mm



• Skrzynka przyłączeniowa: IP68, 3 diody



• Złącze MC4 x2 4mm2

REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Regulator posiada programowalną funkcję czujnika zmierzchowego.


• Istnieje możliwość uruchomienia podłączonego odbiornika po zachodzie słońca na konkretną ilość godzin.


• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.


• Regulator ładuje akumulatory metodą PWM. Moduluje zakres napięcia od 0 do 100%, co pozwala na szybkie i stabilne ładowanie akumulatora niezależnie od pogody i stanu systemu solarnego.


• PODWÓJNE ZŁĄCZE USB

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.


• Przeciążenie po stronie odbiornika.


• Odwrócona polaryzacja akumulatora.


• Ochrona przed przegrzaniem.

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.


• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).


• Programowalny do 15h.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V



• Nastawny punkt przywrócenia obciążenia: 12V /25V



• Maksymalne napięcie wejściowe(z paneli): <50V



• Klasa ochrony: IP30



• Max. prąd ładowania (prąd paneli): 30A



• Max. prąd obciążenia: 30A



• Napięcie pracy: 12V 24V DC



• Pobór własny: < 6mA



• Temperatura pracy: -35℃ do +60 ℃



• Wymiary: 133/70/33mm



• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V



• Wyjście USB: 5V/2A (podwójne)

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna 360W bez problemu naładuje akumulator pojemności 100 Ah w niecałe 6h od pełnego rozładowania !!!

UWAGA: w zestawie nie ma akumulatora. Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah.

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Regulator ładowania kontroluje proces ładowania akumulatora i zabezpiecza go przed nadmierny naładowaniem lub rozładowaniem.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
