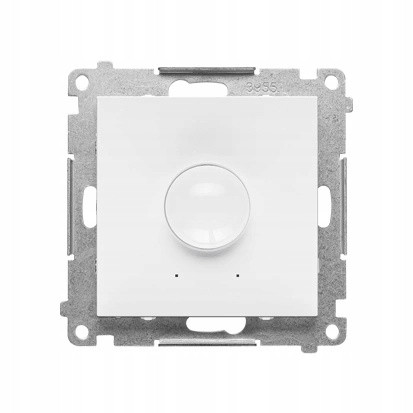

Сензор за движение Simon 55 бял мат - TECR1.01/111

Czujnik Ruchu z Przekaźnikiem 16A Biały MAT

Kontakt-Simon TECR1.01/111

✔️ Elektroniczny czujnik ruchu przeznaczony do montażu w takich pomieszczeniach jak przedpokój, korytarz, klatka schodowa, garaż, piwnica, itp.

✔️ Służy do automatycznego załączenia oświetlenia - źródła światła oraz innego rodzaju osprzętu sygnalizacyjnego.

✔️ Sterowanie czujnikiem odbywa się poprzez dotknięcie pól dotykowych.

✔️ Czujnik pracuje w 4 trybach: AUTO, ON, OFF i SYMULACJA.

• Seria: Simon 55



• Nazwa produktu/Rodzaj: Czujnik Ruchu



• Kolor: Biały mat



• Typ produktu: Moduł



• Model Czujnik ruchu



• Napięcie znamionowe: 230 V



• Rodzaj podłączenia / Typ zacisku: zaciski śrubowe



• Stopień ochrony IP: IP20



• Zakres częstotliwości: 50-50 Hz



• Rodzaj napięcia: AC



• Zakres regulacji czasu załączenia przekaźnika: 0..120s; 0..60min



• Kąt pola detekcji: 135 st.



• Zasięg działania: max. 10 m



• Uwagi Wymagana instalacja 3-przewodowa


Do źródeł światła:

• LED - TAK,


• świetlówka kompaktowa (energooszczedna) - TAK,


• świetlówka liniowa - TAK,


• żarówki 230V - TAK,


• żarówki halogenowe 230V -TAK,


• żarówki halogenowe 12Vtransformator elektroniczny - TAK,


• żarówki halogenowe 12Vtransformator rdzeniowy toroidalny - TAK,


• transformator rdzeniowy kolumnowy - TAK,


• urządzenia z silnikiem elektrycznym (wentylatory) -TAK


Seria Simon 55

Piękno Prostej Formy

⚜️ Połączyliśmy nowoczesne rozwiązania

z ponadczasowym designem, aby jeszcze

lepiej uzupełnić wnętrze Twojego domu.

⚜️Odkryj zalety serii Simon 55, w której znajdziesz:

• Ramki


• Puszki Natynkowe


• Włączniki i klawisze


• Ściemniacze


• Sterowanie Roletami


• Czujniki Ruchu


• Ładowarki USB


• Gniazda Wtyczkowe, Antenowe i inne


• Akcesoria

⚜️ Zalety Serii Simon 55

〽️ Eleganckie Matowe Wykończenie

〽️ Bogata Paleta Kolorystyczna

〽️ Aż 3 Linie Ramek Dekoracyjnych:

•
  Nature - szkło mrożone, szkło klasyczne, ramki metalowe, drewniane


•
  Duo - wzbogacone subtelnym detalem - MAT



•
  Line + Akcesoria - MAT - Akcesoria takie jak: Wieszak, Podstawka, Szyld Duży, Szyld Mały

〽️ Nowoczesne Rozwiązania, takie jak:

• Sterowanie Całego Domu Smartonem,


• Podświetlanie Klawiszy Elektronicznych


• Personalizacja Klawiszy Elektronicznych


• Podstawka do Smartfona,


• Mały i Duży Szyld,


• Wieszak mocowania


• Nowoczesna - Składana na pół klapka Bryzgoszczelna

⚜️ Puszka Narożna

Zamontuj gniazda, łączniki, ładowarki i… wiele innych w miejscu, gdzie potrzebujesz!

〽️ Dzięki natynkowej puszcze narożnej możesz złożyć dowolny zestaw produktów z serii Simon 55 z wykorzystaniem ramek Line lub Duo.

〽️ Puszkę możesz zamontować zarówno w pozycji poziomej jak i pionowej.

〽️ Połącz ze sobą - czy bokiem lub tyłem dwie puszki i stwórz estetyczny zestaw wielokrotny.

〽️ Puszka dostępna w kolorze ramek Line ❗

Nowoczesne Rozwiązania dla Twojego Domu!

⚜️ Podświetlenie włączników i przycisków mechanicznych - łatwością w ciemności znajdziesz właściwy łącznik, ponieważ świecący piktogram wskazuje jego funkcję. Podświetlane łączniki i przyciski mechaniczne standardowo mają zainstalowane podświetlenie w kolorze białym.

⚜️ Ładowarki USB - użyj gniazda z podwójną ładowarką USB, aby dostarczyć energię do swojego smartfona, smartwatcha lub innego urządzenia mobilnego.

⚜️ Elektroniczne Sterowniki Roletowe - kontroluj wygodnie rolety w swoim domu. Sterowniki posiadają funkcje automatycznej kalibracji, dzięki czemu zapisują długość rolety. Wystarczy, że raz naciśniesz klawisz, aby zamknąć lub otworzyć roletę całkowicie.

⚜️ Czujnik ruchu - umożliwia Ci automatyzację włączania oświetlenia w pomieszczeniu. Dzięki montażowi w ramkach może być stosowany z innym osprzętem np. łącznikami.

⚜️ Podświetlenie schodów i korytarzy - wykorzystaj oprawy oświetleniowe, kiedy chcesz oświetlić schody, korytarze lub ciemne pomieszczenia. Użyj oprawy z czujnikiem ruchu w miejsach, gdzie światło powinno uruchamiać się automatycznie.

Specyfikacja Techniczna:

• Seria: Simon 55



• Nazwa produktu/Rodzaj: Czujnik Ruchu



• Kolor: Biały mat



• Typ produktu: Moduł



• Napięcie znamionowe: 230 V



• Rodzaj podłączenia / Typ zacisku: zaciski śrubowe



• Stopień ochrony IP: IP20



• Zakres częstotliwości: 50-50 Hz



• Rodzaj napięcia: AC



• Zakres regulacji czasu załączenia przekaźnika: 0..120s; 0..60min



• Kąt pola detekcji: 135 st.



• Zasięg działania: max. 10 m



• Uwagi Wymagana instalacja 3-przewodowa



• Klasa ETIM EC000133 Czujnik ruchu kompletny



• Rodzaj materiału tworzywo sztuczne, PC, bezhalogenowe



• Zabezpieczenie powierzchni: naturalne



• Wykończenie powierzchni: matowe



• Sposób montażu [ETIM]: montaż podtynkowy



• Sposób mocowania pazurki / wkręty



• Model Czujnik ruchu


Wymiary:

• Wysokość: 75 mm



• Szerokość: 75 mm



• Głębokość: 46,5 mm



• Głębokość wbudowania: 31 mm

Działanie Czujnika:

1.
   L - Przycisk Lewy - A - Dioda Lewa



2.
   R - Przycisk Prawy - B - Dioda Prawa


•
  Tryb AUTO - podstawowy tryb pracy łącznika z czujnikiem ruchu (diody L i R nie palą się). W trybie tym po wykryciu ruchu w strefie zasięgu następuje załączenie oświetlenia na nastawiony czas (diody L i R zapalają się). Czas ten jest odmierzany od momentu zaniku ruchu, każde wykrycie ruchu przy załączonym już wcześniej oświetleniu rozpoczyna odmierzanie nastawionego czasu od początku. Załączenie oświetlenia nie nastąpi, jeżeli poziom oświetlenia zewnętrznego przekracza próg zadziałania czujnika. Próg zadziałania, strefa zasięgu, czas załączenia, kolor i jasność podświetlenia możliwe są do zmiany w MENU.


•
  Tryb ON - tryb włączony (czujnik włącza oświetlenie na stałe) sygnalizowany jest poprzez zapaloną diodę prawą R.


•
  Tryb OFF - przełączenie do tego trybu blokuje wykrywanie ruchu, oświetlenie zostaje wyłączone na stałe. Tryb ten sygnalizowany jest poprzez zapaloną diodę lewą L.


•
  Tryb SYMULACJA - włącza oświetlenie na zadany czas (h) jeśli poziom oświetlenia zewnętrznego spadnie poniżej progu zadziałania. Tryb ten sygnalizowany jest poprzez miganie diody lewej L i prawej R co 1s.

Schemat Podłączenia
