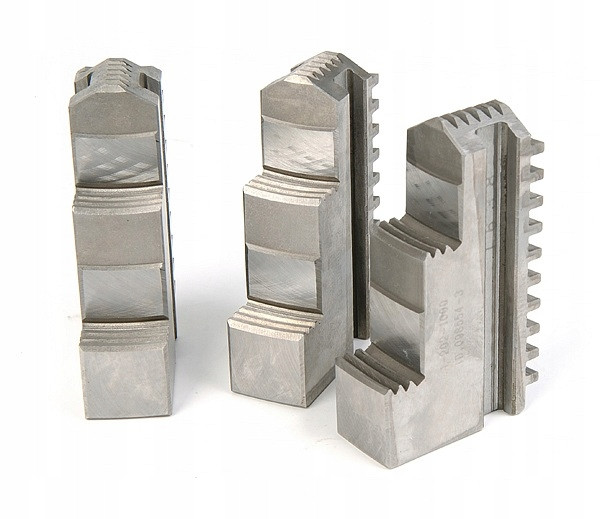

SZCZĘKI TWARDE WEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 200mm.

SAMOCENTRUJĄCEGO

IJ-PS3-200

Numer katalogowy : 08481

JEST TO KOMPLET 3 SZTUK.

Poniżej podajemy rysunek techniczny wraz z wymiarami :

W tabeli poniżej proszę odszukać Chuck Dia. 200

Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt , w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .

G - 4 mm

H -4 mm

I - 25mm

Ilość zębów- 9
