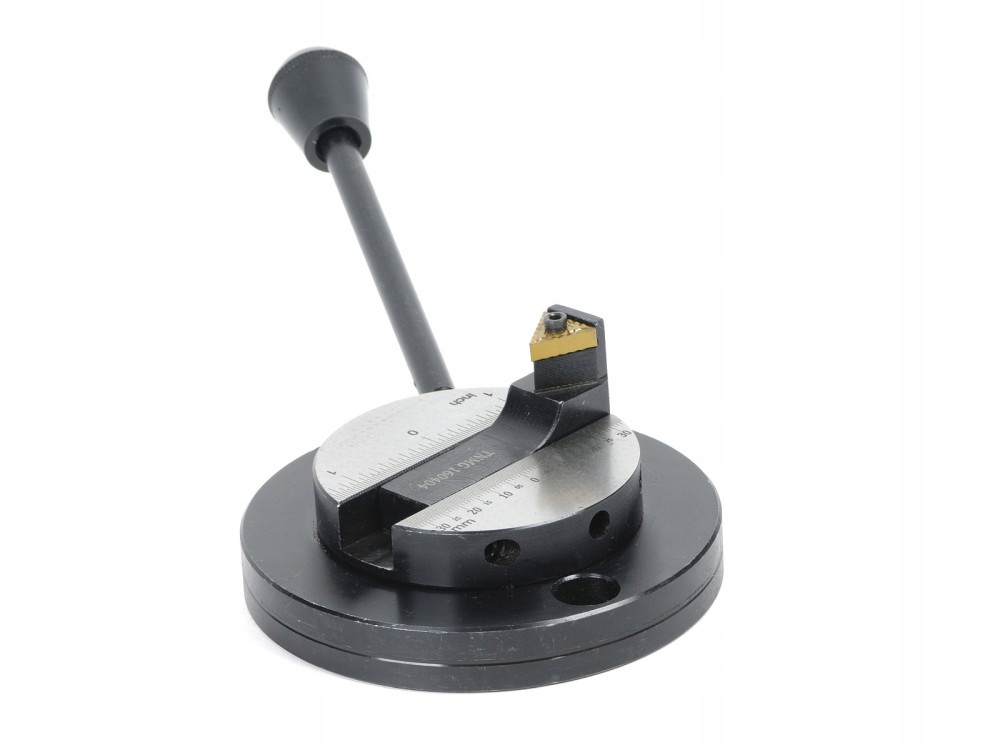

PRZYRZĄD DO TOCZENIA POWIERZCHNI KULISTYCH ZEWNĘTRZNYCH

nr. kat. 10913

maksymalny wymiar kuli : 38mm

Wymaga dopasowania wysokości do danego rodzaju tokarki.

- Ma przestawną końcówkę na płytki TNMG160408 z 3 krawędziami tnącymi.

- Regulowana głowica do różnych rozmiarów powierzchni kulistych.

A - 110mm

B - 74,5mm

C - 16,3mm

D - 54,5mm

E -14mm

F - 16mm

G - 35mm

H - 3mm

I -13,3mm

długość rączki : 141mm

średnica trzpienia rączki : 8,8mm

w komplecie mały imbus 2,5mm

Do zestawy potrzebny jest IMBUS 3mm -brak w zestawie.

A - 13,3mm

B - 6,7mm

C - 16,5mm

A - 60mm

B - 16,5mm

C - 11,3mm

D - 16,3mm

E - 35mm

F - 13mm

G - 3,3mm

H - 16mm

I - 4,8mm

A - 110mm

B - 27,7mm

C - 8,5mm
