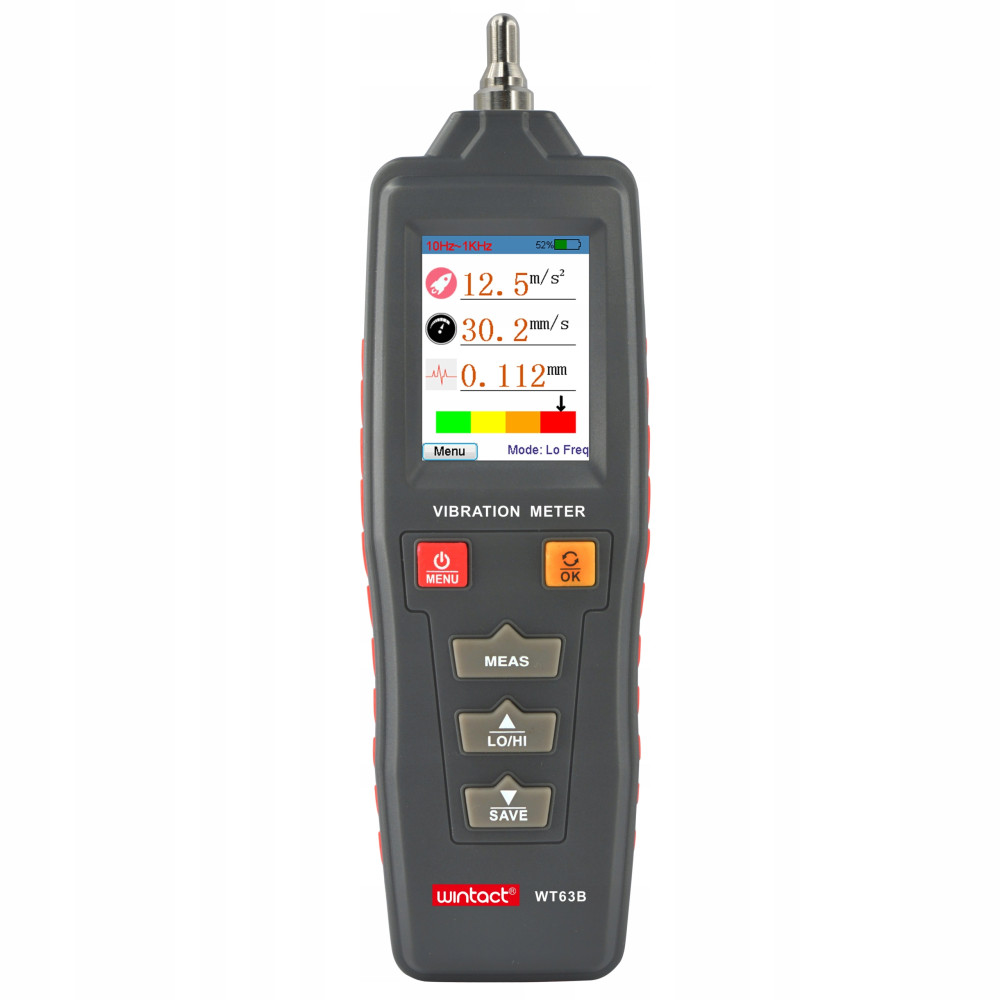

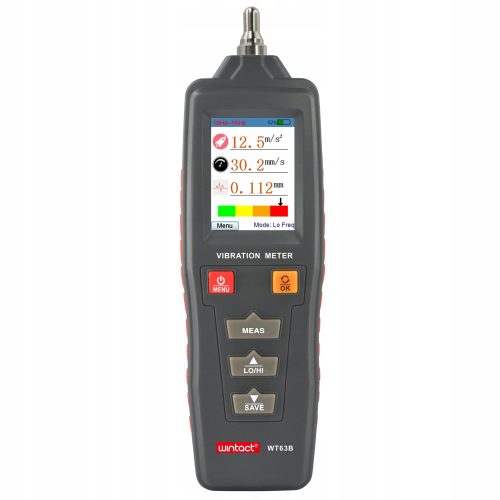

WIBROMETR - CYFROWY MIERNIK DRGAŃ

WINTACT WT63B

Miernik służy do pomiarów prędkości, przyspieszenia i przemieszczenia.

Miernik został zaprojektowany do kontroli wibracji wszelkich maszyn, narzędzi elektrycznych i pneumatycznych.

Pomiar wibracji ma znaczenie ergonomiczne - zapobiega urazom pracowniczym oraz uszkodzeniom maszyn. Miernik umożliwia wykrycie drgania i wibracji maszyn i urządzeń.Dzięki pomiarowi drgania potrafimy ocenić stan maszyn i urządzeń w zakresie synchronizacji, niewspółosiowości, poluzowania lub luźnych części.

DRGANIA I ICH KONSEKWENCJE:

Urządzenie pozwala wykryć i zbadać zarówno drgania mechaniczne, czyli te powstałe na skutek działania różnego rodzaju maszyn, a także drgania powstałe na skutek oddziaływania komunikacji miejskiej lub inne.

Wszelkiego rodzaju drgania mogą negatywnie oddziaływać na otoczenie, zarówno na budynki jak i ludzi czy zwierzęta. Długotrwałe drgania mogą doprowadzić do uszkodzenia konstrukcji. W przypadku drgań mechanicznych powstałych na skutek działania maszyny, przy której pracuje człowiek drgania te mogą doprowadzić do zmian chorobowych w układzie krążenia krwi (naczyniowym), nerwowym oraz kostno-stawowym. Zespół tych zmian, zwany „zespołem wibracyjnym” jest uznawany w wielu krajach, w tym również w Polsce, za chorobę zawodową.

SPECYFIKACJA TECHNICZNA

Zakres pomiaru:

• Przyspieszenia: 0.1 - 199.9m/s²


• Prędkości: 0.1 - 199.9mm/s


• Przemieszczenia: 0.001 - 1.999mm

Dokładność pomiaru:

• Przemieszczenie wibracji: 0.01~0.02mm,≤ ±10%. ≥0.02mm,≤ ±5%


• Prędkość wibracji：0~2.0mm/s; ≤ ±10%.≥2.0mm/s,≤ ±5%


• Przyspieszenie wibracji：0~2.0m/s2; ≤ ±10%.≥2.0m/s2,≤ ±5%

Inne

• Odbiornik wibracji: Piezoelektryczny akcelerometr ceramiczny


• Zakres częstotliwości dla pomiaru przyspieszenia: Wysoka częstotliwość: 1KH - 15KHz (HI)                        Niska częstotliwość: 20Hz - 1kHz (LO)


• Zakres Hz dla pomiaru przyspieszenia: 1Khz - 15KHz (HI)


• Zakres Hz dla pomiaru prędkości: 20Hz - 1KHz (LO)


• Zakres Hz dla pomiaru przesunięcia: 20Hz - 1KHz (LO)


• Wyświetlacz: Kolorowy wyświetlacz LCD


• Czas odpowiedzi odczytu danych: 1 sekunda


• Maksymalna ilość grup zapisów: 7 grup


• Zasilanie: Dwie baterie: 1,5V AAA


• Zakres temperatury użytkowania: 0 - 40℃


• Zakres wilgotności użytkowania: 30 - 90%RH


• Wymiary: 180 x 54 x 30 mm


• Waga: 250g (wraz z bateriami)

CECHY URZĄDZENIA

• Proste w obsłudze, kompaktowa konstrukcja, umożliwia łatwe przenoszenie wraz z odczytem.


• Przechowywanie i odczyt zapisanych danych w wersji liczbowej oraz graficznej.


• Pomiar przyspieszenia, prędkości i przesunięcia.


• Możliwość przełączenia pomiaru pomiędzy wysoką i niską częstotliwością.


• Wymienne sondy (w zestawie) umożliwiają dopasowanie do okoliczności pomiaru.


• Wskaźnik niskiego poziomu baterii.


• Funkcja automatycznego wyłączania.


• Podświetlany kolorowy ekran LCD o wysokiej rozdzielczości z funkcją obrotową.


• Latarka.


• Wybór klasy maszyny.

OPIS ELEMENTÓW WYŚWIETLACZA

1. Wybór menu


2. Wskaźnik poziomu baterii


3. Wartość pomiaru przyśpieszenia


4. Wartość prędkości


5. Wartość przesunięcia


6. Intensywność wibracji


7. Tryb zakresu częstotliwości

MENU GŁÓWNE URZĄDZENIA:

1.
   Accelerate - tryb przyśpieszenia


2.
   Velocity - tryb prędkości


3.
   Distance - tryb przesunięcia


4.
   File - przegląd danych


5.
   Settings - ustawienia


6.
   Calibration - kalibracja

BACK - powrót

OPIS ELEMENTÓW URZĄDZENIA

1.
   Sonda - Możliwość wyboru jednej z dwóch sond z zestawu.


2.
   Wyświetlacz - Kolorowy o wysokiej rozdzielczości. Automatyczny obrót względem ułożenia urządzenia.


3. Latarka


4.
   Przyciski - 5 przycisków operacyjnych na froncie urządzenia oraz jeden pomiarowy umieszony na jego dolnej ściance.


5.
   Klapa baterii - zasilanie: 2x 1,5V AAA

Tabela pomocnicza dla prędkości drgań Vrms, przedstawia progi ryzyka zależne od klasy maszyny względem poziomu energii drgań.

•
  Dobry - odpowiedni w przypadku nowych maszyn.


•
  Zadowalający - dopuszczalny przy długoterminowej eksploatacji.


•
  Niezadowalający - dopuszczalny w przypadku krótkoterminowej eksploatacji.


• Niedopuszczalny.

ZAWARTOŚĆ ZESTAWU:

• wibrometr Wintact


• elegancka i praktyczna walizka


• dwie sondy (długa i krótka)


• instrukcja obsługi w języku polskim


• 2 x bateria 1,5V AAA
