Вентил HERZ 2301103 1''

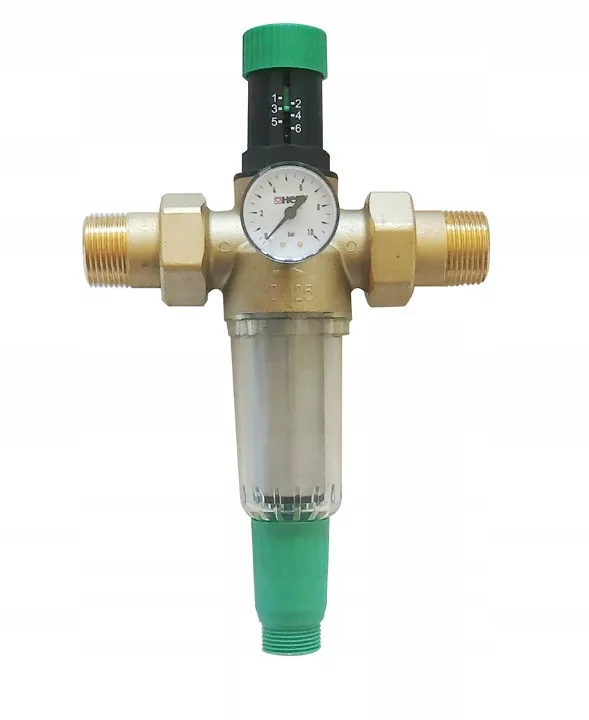

REDUKTOR CIŚNIENIA WODY 1" Z FILTREM HERZ

Filtry HERZ z zaworkiem spustowym posiadają możliwość opłukiwania siatki filtracyjnej, która znajduje się wewnątrz. Dzięki temu wszystkie zatrzymane osady (piasek, muł, rdza, etc.) można szybko i bezproblemowo usunąć do kanalizacji lub np. podstawionego wiaderka. Gdy otwieramy zawór kulowy w dolnej części obudowy, nagromadzone na dnie zanieczyszczenia usuwane są na zewnątrz.

Wbudowany regulator ciśnienia wody zabezpiecza instalację oraz przyczynia się do zmniejszenia zużycia wody.

Manometr pokazuje ciśnienie wody w instalacji i może informować o stopniu zabrudzenia siateczki filtrującej (spadek ciśnienia wody w przypadku dużego zanieczyszczenia filtra).

Filtr charakteryzuje się niewielkimi rozmiarami, dzięki czemu można go dopasować nawet do ciasnej zabudowy.

Zastosowanie :

• Reduktor ciśnienia z filtrem chroni instalacje wody pitnej przed nadmiernym ciśnieniem (zmniejsza ciśnienie wejściowe do poziomu roboczego),


• Ciśnienie wylotowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wejściowego,


• Regulacja odbywa się poprzez obrót zielonego pokrętła,


• Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara zwiększa ciśnienie wylotowe,


• Obrócenie powyżej danych wartości na skali reduktora ciśnienia może uszkodzić reduktor,


• Zalecamy maksymalne ciśnienie wylotowe 4bar do instalacji domowych,


• Po każdym nowym ustawieniu ciśnienia wylotowego regulowana instalacja musi zostać otwarta i zamknięta,


• Filtr zapobiega przedostawaniu się zanieczyszczeń, takich jak rdza, ziarna piasku i innych,


• Filtr powinien być płukany co 6 miesięcy lub w razie potrzeby,


• Aby wypłukać filtr, należy otworzyć i zamknąć zielony zawór spustowy 2-3 razy,


• Zawór spustowy ma gwint zewnętrzny 3/4", do którego można przykręcić przyłącze do węża,


• Klucz do konserwacji znajduje się w opakowaniu.

Dane techniczne:

• Perforacja siatki: 80-100 μm


• Medium: woda pitna


• Maksymalne ciśnienie wlotowe: 16 bar


• Zakres ciśnienia wylotowego: 1,5 - 6 bar


• Ustawienie fabryczne: 3 bar


• Skala manometru: 0-10 bar


• Temperatura maksymalna: 40 °C


• Norma: EN 1567


• Przyłącze manometru: 1/4 "F (ISO 228-1)


• Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228
