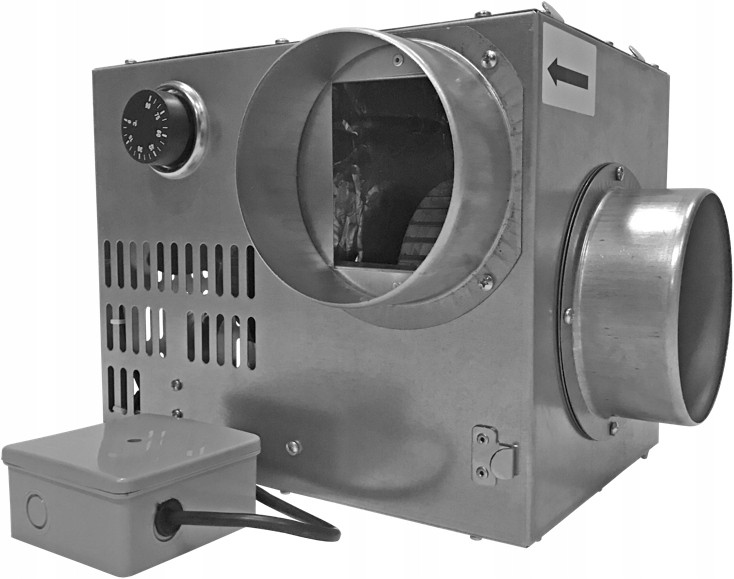

APARAT NAWIEWNY - TURBINA KOMINKOWA

KAM 125

GŁÓWNE CECHY:

✅ WYSOKA WYDAJNOŚĆ - 400 m3/h

✅ MOC SILNIKA - 108 W

✅ ŚREDNICA PRZYŁĄCZY - 124 mm (do kanału 125 mm)

✅ MAX TEMP. OTOCZENIA -  50 ºC

✅ MAX TEMP. ZASILAJĄCEGO POWIETRZA - 150 ºC

✅ GŁOŚNOŚĆ - 42 dB(A)

✅ ZASILANIE -  230 V / 50 Hz

✅ WBUDOWANY TERMOSTAT - ZAKRES 0÷90 °C

✅ STOPIEŃ OCHRONY - IPX2

✅ MATERIAŁ - BLACHA OCYNKOWANA

✅ PRODUCENT - VENTS

PRZEZNACZENIE:

Turbina kominkowa KAM przeznaczona jest do rozprowadzenia ciepłego powietrza (max do 150 °C) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych. Posiada odizolowany termicznie i akustycznie wentylator nadmuchujący powietrze oraz termostat o zakresie nastaw od 0 ÷ 90 °C. Gdy temperatura w kapie kominka osiągnie nastawioną wartość aparat uruchamia się automatycznie wymuszając przepływ ciepłego powietrza, poniżej tej temperatury aparat samoczynnie się wyłącza (np. gdy w kominku się nie pali).

SILNIK

Wentylator wyposażony jest w jednofazowy silnik na łożyskach kulkowych. Dodatkowo w komorze silnika zastosowano na jego osi aluminiowe śmigło, które odprowadza ciepło wytwarzane przy pracy silnika, co zapobiega powstawaniu wysokiej temperatury w pobliżu zespołu łożyskowego i uzwojenia. Dla ochrony przed przeciążeniem, silnik wentylatorów wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X2.

REGULACJA PRĘDKOŚCI

Możliwe jest płynne regulowanie obrotów silnika poprzez zastosowanie regulatora obrotów.

Regulatory dostępne są na naszych innych aukcjach.

ZASTOSOWANIE - RYSUNEK POGLĄDOWY

WYMIARY [mm]

• ØD - 124



• B - 245



• H - 350



• H1 - 300



• L - 260



• P - 50


MONTAŻ

W żadnym przypadku aparatu nie wolno montować w kapie kominka,

• zabrania się zabudowy aparatu nawiewnego materiałami izolacyjnymi (komora przepływowa aparatu jest izolowana),


• aparat należy umieścić w miejscu łatwo dostępnym, w którym będzie zapewniony dopływ powietrza dla odpowiedniej wentylacji silnika,


• aparatu nie należy montować w pomieszczeniach o dużej, nienaturalnej wilgotności oraz w miejscach, gdzie może dojść do zalania wodą,


• nie wolno załączać aparatu, jeśli w aparacie lub w przewodach rozprowadzających ciepło znajdują się zanieczyszczenia lub jakiekolwiek przedmioty i ciecze,


• nie wolno załączać aparatu przy dużym zapyleniu pomieszczenia, w którym znajduje się kominek np. podczas budowy kominka i cięcia piłą elementów z kamienia.

DANE TECHNICZNE I CHARAKTERYSTYKA PRZEPŁYWU

• Wydajność maksymalna - 400 m3/h



• Moc maksymalna - 108 W



• Maksymalne ciśnienie - 125 Pa



• Napięcie zasilania - 230 V / 50 Hz



• Natężenie - 0,81 A



• Ciśnienie akustyczne - 42 dB



• Zakres nastaw termostatu - 0÷90 °C



• Temperatura otoczenia - < 50 °C



• Max. temperatura czynnika - 150 °C



• Waga bez opakowania - 5.82 kg
