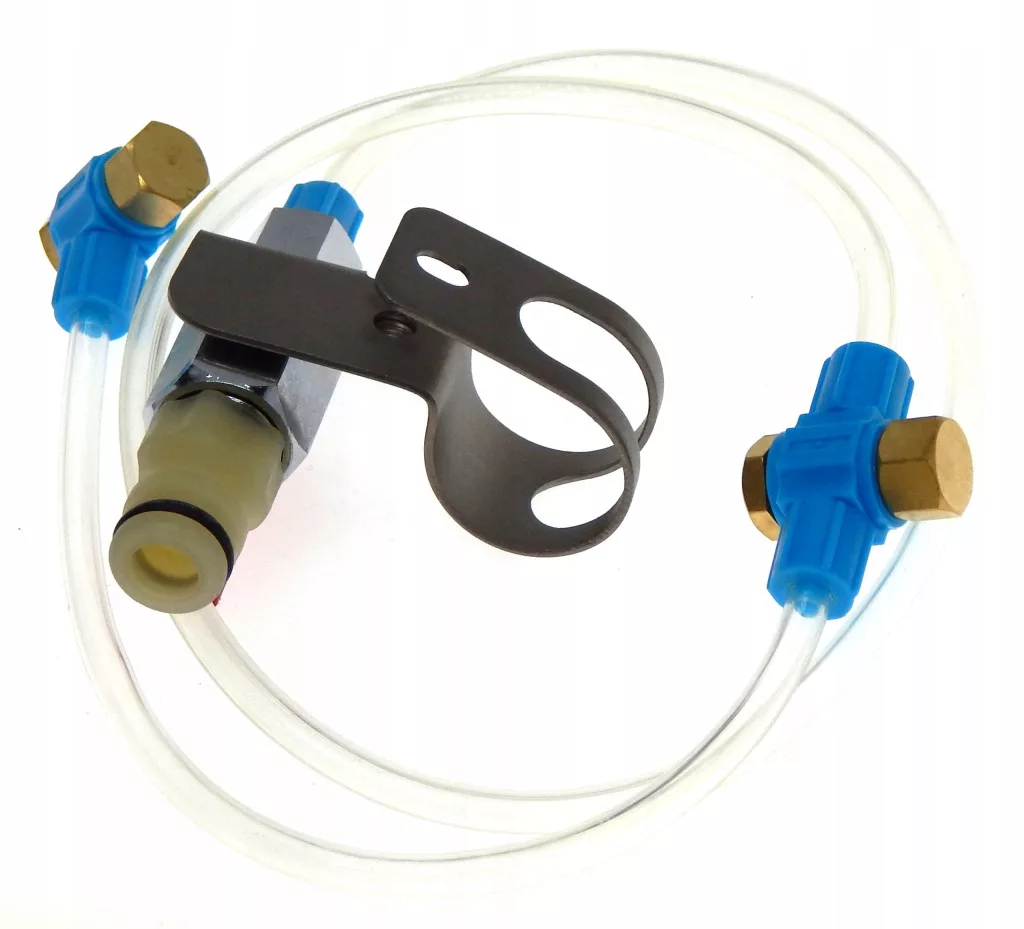

* Makita armatura wodna do spalinowej przecinarki / piły EK7651H

nowa oryginalna

( WATER SET PART / POWER CUTTER )

•
  Producent: Makita



•
  Kod producenta: 126068-9


•
  Pozycja na schemacie: A03 / C20 - EK7651H

Zastosowanie - spalinowa przecinarka / piła do betonu :

• EK7650H


• EK7651H

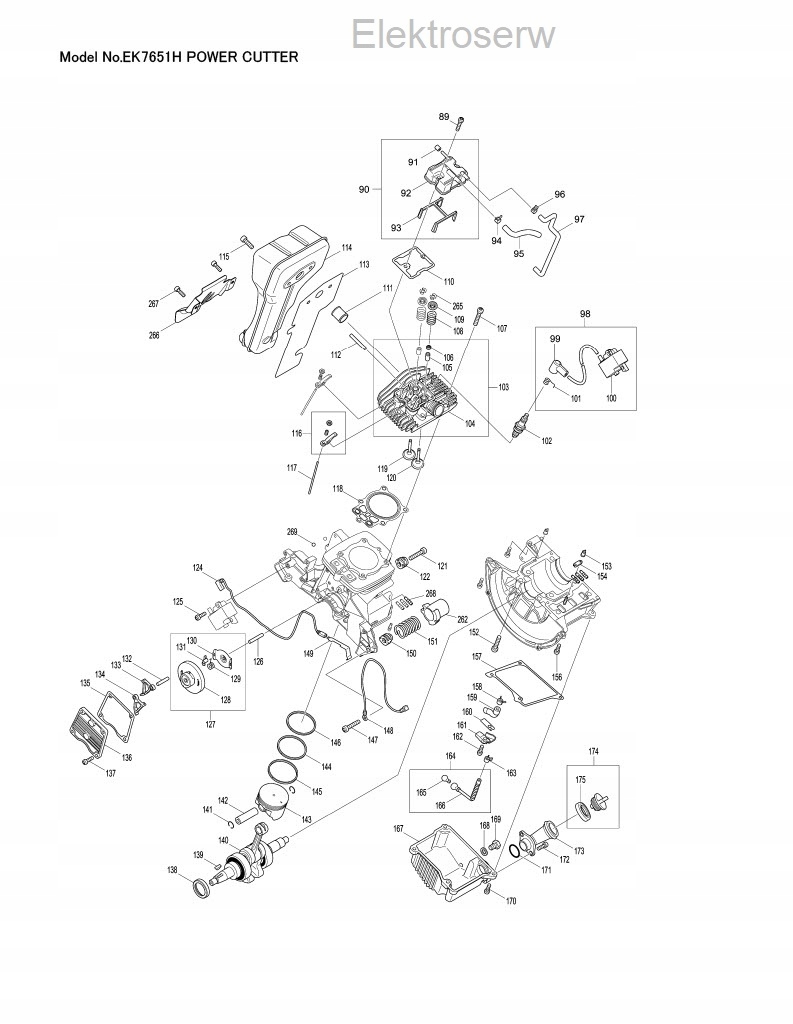

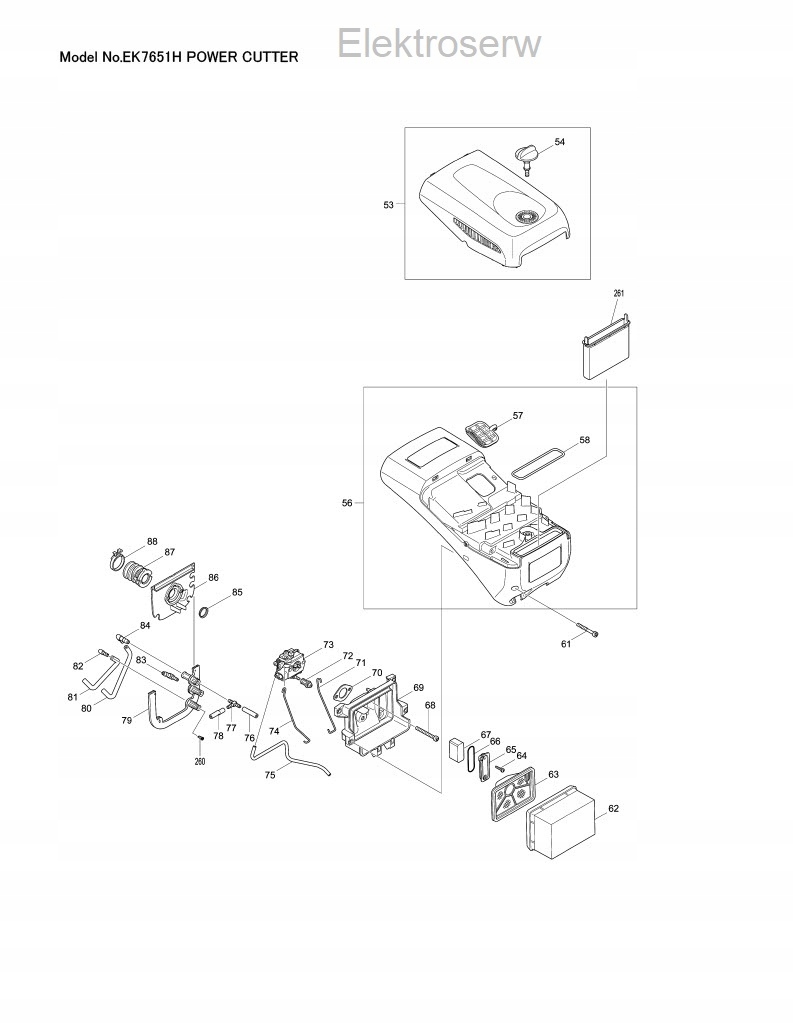

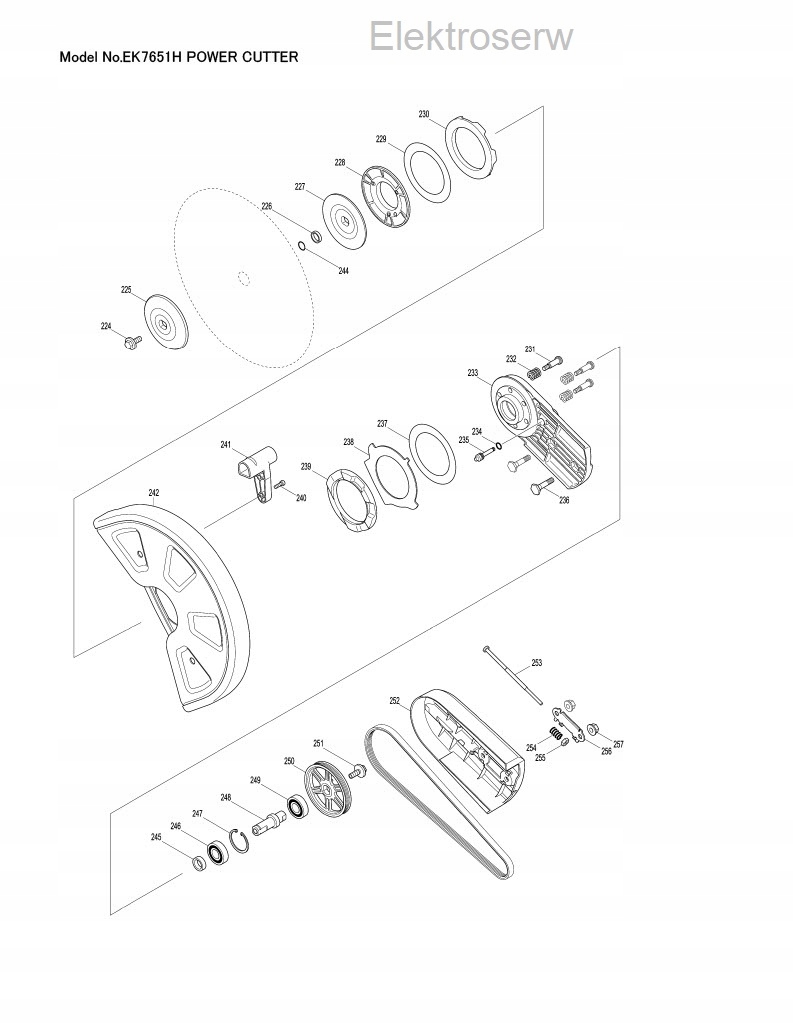

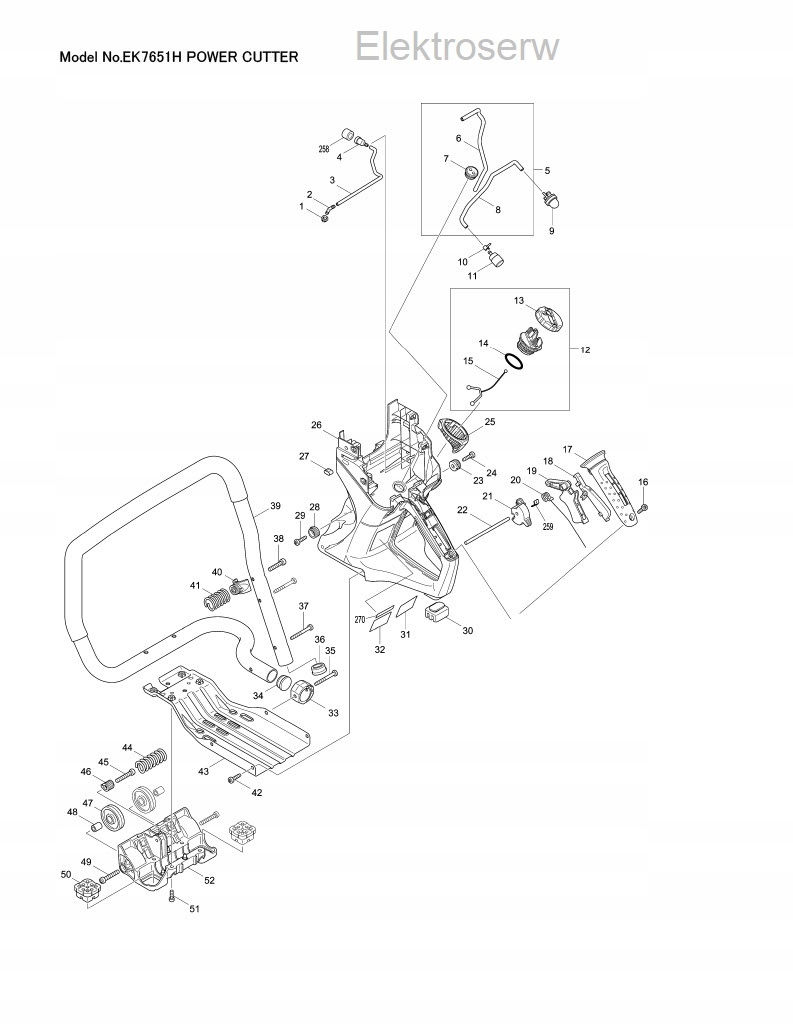

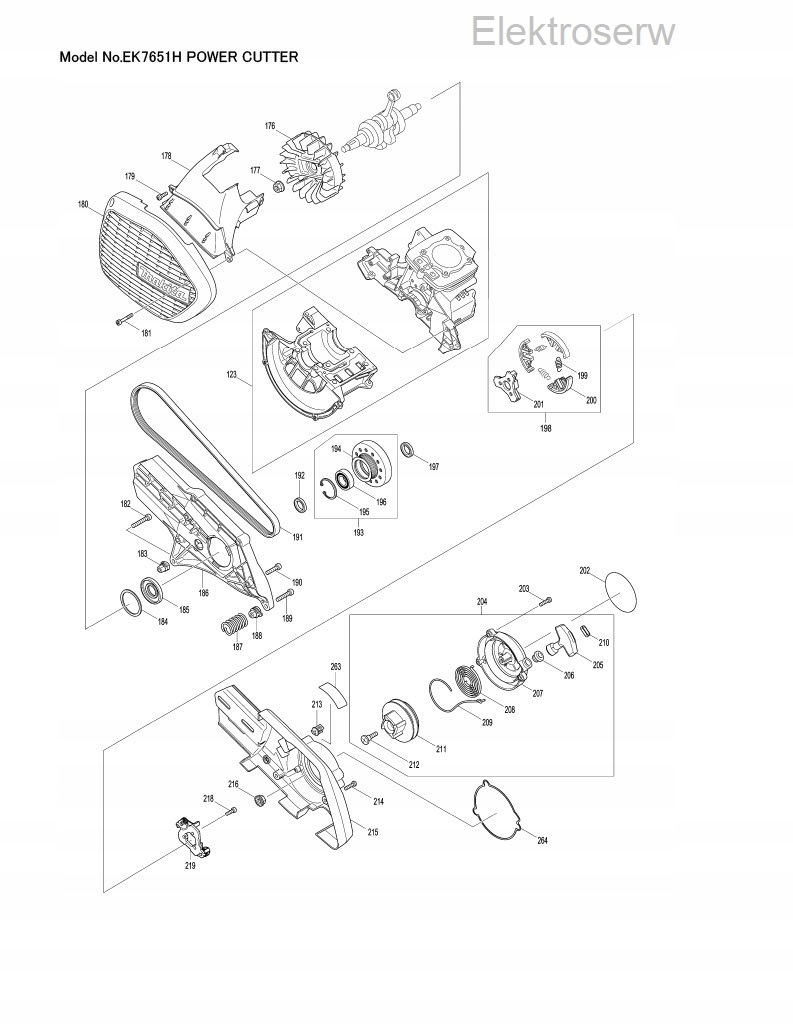

Spis części do EK7651H:

Pozycja artykułu, nr katalogowy, opis produktu, ilość:

001; 421875-8  PIERŚCIEŃ USZCZELNIAJĄCY do DCS230T;  1

002; 452800-8  ZŁĄCZKA WĘŻYKA do EK7651H;  1

003; 422083-4  WĘŻYK 3-190 do EK7651H;  1

004; 168396-6  WYDECH do DCS230T;  1

005; 142150-6  TUBE COMPLETE;  1

006; 422074-5  TUBE 3-120;  1

007; 424101-4  FUEL GROMMET;  1

008; 422119-9  FUEL TUBE 3-300;  1

009; 168398-2  POMPKA PALIWA do DCS230T;  1

010; 324616-0  HOSE CLAMP;  1

011-1; 163447-0  FILTR PALIWA do DCS230T;  1

012-1; 140H45-5  TANK CAP COMPLETE;  1

013; 452697-5  GAŁKA ZAKRĘTKI ZBIORNIKA PALIWA do EK7651H;  1

014-2; 213080-9  O-RING 29,5 do EA3200S;  1

015; 450957-9  STRAP;  1

016; 266475-5  H.L.TAPPING SCREW 5.5X20;  1

017; 452736-1  POKRYWA RĘKOJEŚCI do EK7651H;  1

018; 452722-2  DŹWIGNIA ZWALNIAJĄCA do EK7651H;  1

019; 452721-4  DŹWIGNIA GAZU do EK7651H;  1

020; 233590-0  SPRĘŻYNA 12 do EK7651H;  1

021; 452723-0  DŹWIGNIA WYŁĄCZNIKA do EK7651H;  1

022; 256520-4  DRĄŻEK ŁĄCZĄCY do EK7651H;  1

023; 452742-6  WSPORNIK ŚRUBY do EK7651H;  1

024; 266475-5  H.L.TAPPING SCREW 5.5X20;  1

025; 424408-8  NAKŁADKA WLEWU PALIWA do EK7651H;  1

026; 140774-2  ZBIORNIK PALIWA KPL. do EK7650H;  1

C10; 898274-3  INDICATION LABEL;  1

C20; 264066-6  SQUARE NUT M5-10;  4

027; 424583-0  PLUG;  1

028; 452742-6  WSPORNIK ŚRUBY do EK7651H;  1

029; 266475-5  H.L.TAPPING SCREW 5.5X20;  1

030; 424404-6  STOPA TYLNIA do EK7651H;  1

031-1; 850G00-0  EK7651H NAME PLATE;  1

033; 452737-9  ZACISK do EK7651H;  1

034; 424410-1  ZAŚLEPKA do EK7651H;  1

035; 266687-0  ŚRUBA 5,5x45 do EK7651H;  1

036; 424410-1  ZAŚLEPKA do EK7651H;  1

037; 266687-0  ŚRUBA 5,5x45 do EK7651H;  2

038; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

039; 331940-4  UCHWYT PRZEDNI do EK7651H;  1

040; 452741-8  WSPORNIK SPRĘŻYNY do EK7651H;  1

041; 234214-1  SPRĘŻYNA ŚCISKAJĄCA do EK7651H;  1

042; 266475-5  H.L.TAPPING SCREW 5.5X20;  3

043; 346433-8  PŁYTKA PODSTAWY do EK7651H;  1

044; 234213-3  SPRĘŻYNA ŚCISKAJĄCA 13 do EK7651H;  1

045; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

046; 452740-0  TRZYMAK WEWNĘTRZNY do EK7651H;  1

047; 318727-1  ROLKA PROWADZĄCA do EK7651H;  2

048; 257972-2  TULEJA 6,5 do EK7651H;  2

049; 266660-0  ŚRUBA IMBUSOWA M6x35 do EK7651H;  2

050; 424405-4  WKŁADKA GUMOWA do EK7651H;  2

051-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  4

052; 318712-4  OSŁONA do EK7651H;  1

053; 140903-7  POKRYWA GÓRNA KPL. do EK7651H;  1

054; 266692-7  ŚRUBA M6x15 do EK7651H;  1

056; 141040-0  FILTER COVER COMPLETE;  1

C10; 893210-4  CAUTION LABEL;  1

C20; 893211-2  CAUTION LABEL;  1

057; 424409-6  PLUG COVER;  1

058; 424417-7  PACKING;  1

061; 266656-1  H.L. SOCKET HEAD BOLT M5X40;  4

062; 442165-6  FILTR POWIETRZA do EK7651H;  1

063; 424399-3  FILTR WEWNĘTRZNY do EK7651H;  1

064; 266127-8  + TAPPING SCREW PT 3X20;  2

065; 452739-5  POKRYWA SEPARUJĄCA do EK7651H;  1

066; 213459-4  ORING SR23/HK18/HR22/32/38/5000.;  1

067; 352012-2  SITKO SEPARUJĄCE do EK7651H;  1

068; 266657-9  H.L. SOCKET HEAD BOLT M5X45;  2

069; 452720-6  FILTER BRACKET;  1

070; 442166-4  USZCZELKA GAŹNIKA do EK7651H;  1

071; 326040-3  CIĘGNO GAZU do EK7651H;  1

072; 424407-0  ŁĄCZNIK GUMOWY do EK7651H;  1

073; 168653-2  GAŹNIK do EK7651H;  1

074; 326041-1  CIĘGNO SSANIA do EK7651H;  1

075; 422077-9  TUBE 3-190;  1

076; 422080-0  TUBE 3-35;  1

077; 452952-5  HOSE JOINT;  1

078; 422079-5  TUBE 3-45;  1

079; 424418-5  SEAL;  1

080; 422082-6  TUBE 3-130;  1

081; 422081-8  TUBE 3-75;  1

082; 452951-7  ZŁĄCZKA WĘŻYKA 4-4 do EK7651H;  1

083; 452799-7  ZŁĄCZKA WĘŻYKA 4-6 do EK7651H;  1

084; 452799-7  ZŁĄCZKA WĘŻYKA 4-6 do EK7651H;  1

085; 346397-6  PIERŚCIEŃ BLOKUJĄCY do EK7651H;  1

086; 452724-8  PODSTAWA GAŹNIKA do EK7651H;  1

087; 424397-7  KANAŁ SSĄCY do EK7651H;  1

088; 346495-6  ZACISK do EK7651H;  1

089-1; 266852-1 H.L.SOCKET HEAD BOLT M5X25;  2

090; 140898-4  POKRYWA RAMIENIA do EK7951H;  1

091; 422073-7  TUBE 3-8;  1

092; 318708-5  OSŁONA POKRYWY CYLINDRA do EK7651H;  1

093; 452726-4  OIL LINE;  1

094; 345918-1  ZACISK PRZEWODU do EBH252;  1

095; 422078-7  TUBE 5-70;  1

096; 345918-1  ZACISK PRZEWODU do EBH252;  1

097; 422076-1  TUBE 3-170;  1

098; 126006-1  CEWKA ZAPŁONOWA KPL. do EK7650H;  1

099; 424105-6  KAPTUREK ŚWIECY ZAPŁONOWEJ do EBH252;  1

100; 125920-8  IGNITION COIL;  1

101; 326148-3  SPRĘŻYNA KAPTURKA ŚWIECY ZAPŁONOWEJ do EK7651H;  1

102; 168652-4  ŚWIECA ZAPŁONOWA do EK7651H;  1

103-2; 135785-0  CYLINDER HEAD ASS'Y;  1

C10; 123772-1  CYLINDER HEAD ASSEMBLY;  1

104-1; 144051-4  CYLINDER HEAD COMPLETE;  1

105; 331969-0  TULEJA ZAWORU do EK7651H;  2

106; 424424-0  USZCZELKA ZAWORU do EK7651H;  1

107; 266660-0  ŚRUBA IMBUSOWA M6x35 do EK7651H;  5

108; 234212-5  COMPRESSION SPRING 11;  2

109; 331966-6  PODKŁADKA SPRĘŻYNUJĄCA do BBX7600;  2

110-1; 161301-2  ROCKER COVER GASKET;  1

111; 331937-3  PORT TŁUMIKA do EK7651H;  1

112-1; 268310-3  PIN 5;  1

113; 346399-2  USZCZELKA TŁUMIKA do EK7651H;  1

114-1; 161532-3  EXHAUST MUFFLER;  1

115-1; 266693-5  ŚRUBA M6x20 do EK7651H;  3

116; 126005-3  ROCKER ARM ASSEMBLY;  2

117; 256526-2  POPYCHACZ do BBX7600;  2

118; 442167-2  USZCZELKA CYLINDRA do EK7650H;  1

119; 331965-8  ZAWÓR WYLOTOWY BBX7600;  1

120; 331964-0  ZAWÓR DOLOTOWY BBX7600;  1

121; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

122; 318729-7  WSPORNIK ŚRUBY do EK7651H;  1

123-1; 123578-7  ENGINE BLOCK ASSY(FOR SERVICE);  1

C10; 140901-1  BLOK CYLINDRA KPL. do EK7651H;  1

124; 638776-5  LEAD UNIT;  1

125-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  2

126; 256200-2  SZTYFT 5 do 2704;  1

127-1; 123299-1  CAM GEAR ASSEMBLY;  1

128; 140817-0  KRZYWKA KPL. do EK7651H;  1

129-1; 233623-1  TORSION SPRING 9;  1

130; 346434-6  PŁYTKA KRZYWKI do EK7651H;  1

131; 318707-7  OBCIĄŻENIE KOŁA KRZYWKOWEGO do EK7651H;  1

132; 256186-0  PIN 5;  1

133; 313209-8  DŹWIGNIA KRZYWKI L do EK7651H;  1

134; 313210-3  DŹWIGNIA KRZYWKI R do EK7651H;  1

135; 442168-0  USZCZELKA KOŁA KRZYWKOWEGO do EK7651H;  1

136; 318725-5  POKRYWA PRZEKŁADNI do EK7650H;  1

137-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  4

138-2; 213091-4  OIL SEAL 17;  1

139; 254001-2  KLIN 4 9607HB/GB/9609NB/HB/GB.;  1

140-1; 127538-1  CRANKSHAFT ASSEMBLY;  1

141; 233995-4  SPRĘŻYNA OKRĄGŁA 12 do EK7651H;  2

142; 326039-8  SWORZEŃ TŁOKA do EK7651H;  1

143-1; 197457-5  PISTON SET;  1

C10; 318726-3  PISTON;  1

144-1; 197458-3  PISTON RING SET;  1

147; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

148; 638777-3  LEAD UNIT;  1

149; 232268-2  SPRĘŻYNA do EK7651H;  1

150; 318730-2  WSPORNIK SPRĘŻYNY do EK7651H;  1

151; 234214-1  SPRĘŻYNA ŚCISKAJĄCA do EK7651H;  1

152; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  8

153; 424201-0  ZAWÓR KONTROLNY do EBH252;  2

154; 424406-2  PRZELOTKA do EK7651H;  1

156-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  3

157; 452738-7  USZCZELKA ZBIORNIKA OLEJU do EK7651H;  1

158; 345918-1  ZACISK PRZEWODU do EBH252;  1

159; 422084-2  WĘŻYK 5-55 do EK7651H;  1

160; 346398-4  LEAD VALVE;  1

161; 318709-3  PŁYTKA USTALAJĄCA do EK7651H;  1

162-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  1

163; 345918-1  ZACISK PRZEWODU do EBH252;  1

164; 168655-8  WĘŻYK OLEJOWY do EK7651H;  1

165; 326177-6  KOŃCÓWKA WĘŻYKA OLEJOWEGO do EK7651H;  1

166; 424384-6  WĘŻYK OLEJOWY do EK7651H;  1

167; 318710-8  MISKA OLEJOWA do EK7650H;  1

168; 346452-4  PODKŁADKA do EK7651H;  1

169; 921412-3  HEX. BOLT M8X12;  1

170-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  4

171; 213548-5  O-RING 20 do EM2650UH;  1

172; 266862-8  H.L.S.H. BOLT M5X16 WITH WR;  2

173; 452614-5  RURKA OLEJOWA do EK7651H;  1

174; 140899-2  ZAKRĘTKA ZBIORNIKA OLEJU do EK7651H;  1

175; 424421-6  USZCZELKA KORKA ZBIRONIKA OLEJU do EK7651H;  1

176; 318704-3  KOŁO ZAMACHOWE do EK7651H;  1

177; 264054-3  NAKRĘTKA M10 do EK7651H;  1

178; 452617-9  OSŁONA KOŁA ZAMACHOWEGO do EK7651H;  1

179-1; 266849-0  H.L.SOCKET HEAD BOLT M5X16;  1

180; 452616-1  POKRYWA WENTYLATORA do EK7651H;  1

181; 266655-3  H.L. SOCKET HEAD BOLT M5X30;  4

182; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

183; 318728-9  WSPORNIK do EK7651H;  1

184; 267448-1  PODKŁADKA 41 do EK7651H;  1

185-1; 213090-6  OIL SEAL(L);  1

186-1; 319234-7  CUTTING ARM;  1

187; 234214-1  SPRĘŻYNA ŚCISKAJĄCA do EK7651H;  1

188; 318730-2  WSPORNIK SPRĘŻYNY do EK7651H;  1

189; 266659-5  ŚRUBA IMBUSOWA M6x30 do EK7651H;  1

190; 266658-7  H.L. SOCKET HEAD BOLT M6X25;  5

191; 225094-6  PASEK PRZENIESIENIA NAPĘDU do EK7651H;  1

192; 331970-5  DYSTANS 17 do EK7651H;  1

193; 125945-2  BĘBEN SPRZĘGŁA KPL. do EK7651H;  1

194; 165636-3  BĘBEN SPRZĘGŁA do EK7651H;  1

195; 962163-9  PIERŚCIEŃ USTALAJĄCY R35 do EK7651H;  1

196; 210138-5  ŁOŻYSKO KULKOWE do EK7651H;  1

197; 331970-5  DYSTANS 17 do EK7651H;  1

198-1; 168834-8  CLUTCH COMPLETE;  1

199-1; 231884-7  TENSION SPRING 6;  3

200; 313207-2  OKŁADZINA SPRZĘGŁA do EK7651H;  3

201; 313208-0  TRZYMACZ SPRZĘGŁA do EK7651H;  1

202; 893121-3  EK7651H MODEL NO.LABEL;  1

203; 266792-3  H.L. SOCKET HEAD BOLT M5X18;  3

204-1; 125919-3  ROZRUSZNIK KPL. do EK7651H;  1

205-2; 424501-8  STARTER KNOB;  1

206-1; SG00000058  STARTER CASE COMPLETE;  1

208-1; SG00000014  SPIRAL SPRING;  1

209-1; SG00000059  STARTER ROPE;  1

210-1; SG00000061  ROPE STOPPER;  1

211-1; SG00000015  REEL;  1

212-1; SG00000013  SET SCREW M6X20;  1

213; 452930-5  UCHWYT do EK7651H;  1

214-2; 266851-3  H.L.BIND BOLT M5X20;  3

215-1; 455559-6  CLUTCH COVER;  1

216; 264080-2  NAKRĘTKA 6-KĄTNA M10-17;  1

218-1; 266859-7  H.L.SOCKET HEAD BOLT M5X12;  3

219-1; 144100-7  RATCHET COMPLETE;  1

C10; 347089-0  RATCHET;  2

C20; 347090-5  RATCHET HOLDER;  1

C30; 251505-5  HEX. BOLT M5;  2

C40; 232333-7  TORSION SPRING 15;  2

224; 266690-1  ŚRUBA IMBUSOWA M8x25;  1

225-1; 224478-5  FLANGE 102;  1

226; 257314-0  PIERŚCIEŃ 17 do EK7650H;  1

227-1; 224478-5  FLANGE 102;  1

228; 318746-7  PIERŚCIEŃ DOCISKOWY do EK7651H;  1

229; 442169-8  DYSK ŚLIZGOWY do EK7651H;  1

230; 424426-6  PIERŚCIEŃ GUMOWY WEWNĘTRZNY do EK7651H;  1

231-1; 266970-5  H.L.SOCKET HEAD COLLAR BOLT M6;  3

232-1; 234374-9  COMPRESSION SPRING 8;  3

233; 318722-1  RAMIĘ PROWADZĄCE do EK7651H;  1

234; 213625-3  O-RING 9 do EK7651H;  1

235; 326038-0  SWORZEŃ BLOKUJĄCY do EK7651H;  1

236-1; 266969-0  HEX. BOLT M8;  2

237; 442169-8  DYSK ŚLIZGOWY do EK7651H;  1

238; 346455-8  PŁYTKA POŚREDNIA do EK7651H;  1

239; 424427-4  PIERŚCIEŃ GUMOWY ZEWNĘTRZNY do EK7651H;  1

240-1; 265642-9  H.L.SOCKET HEAD BOLT M5X16;  2

241; 452938-9  UCHWYT OSŁONY TARCZY do EK7651H;  1

242-1; 141042-6  POKRYWA KPL. do EK7651H;  1

C10; 893218-8  CAUTION LABEL;  1

244; 213162-7  (AM) ORING;  1

245; 257971-4  PIERŚCIEŃ do EK7651H;  1

246; 211281-3  ŁOŻYSKO;  1

247; 962157-4  ZEGER R-40;  1

248; 326062-3  WRZECIONO do EK7651H;  1

249; 211281-3  ŁOŻYSKO;  1

250; 222174-9  KOŁO PASOWE 5-95.8 EK7651H;  1

251; 266690-1  ŚRUBA IMBUSOWA M8x25;  1

252-1; 455936-2  BELT COVER;  1

253-1; 265644-5  TENSIONING SCREW M6;  1

254; 234215-9  SPRĘŻYNA ŚCISKAJĄCA 6 do EK7651H;  1

255; 252157-5  NAKRĘTKA M6 do 2107F;  1

256; 346457-4  PŁYTKA do EK7651H;  1

257-1; 264055-1  NAKRĘTKA Z HOŁNIERZEM M8;  2

258; 424023-8  TULAJE Z GĄBKI do BO4556/65;  1

259; 346554-6  PŁYTKA do EK7651H;  1

260; 424316-3  (zam.424316-3 TI.94237) ZAWÓR ZWROTNY do EBH252U;  1

261; 166106-5  POJEMNIK NA PYŁ do EK7651H;  1

262; 424499-9  PODKŁADKA GUMOWA 22 do EK7651H;  1

263; 800E23-6  CAUTION LABEL;  1

264; 346611-0  USZCZELKA POKRYWY ROZRUSZNIKA do EK7651H;  1

265; 331967-4  COTTER;  4

268; 325665-0  RURKA ŁĄCZĄCA do EM2650UH;  4

269; 331897-9  KULKA URETANOWA do EK7651H;  2

270-1; 850F72-9  SERIAL NO. LABEL;  1

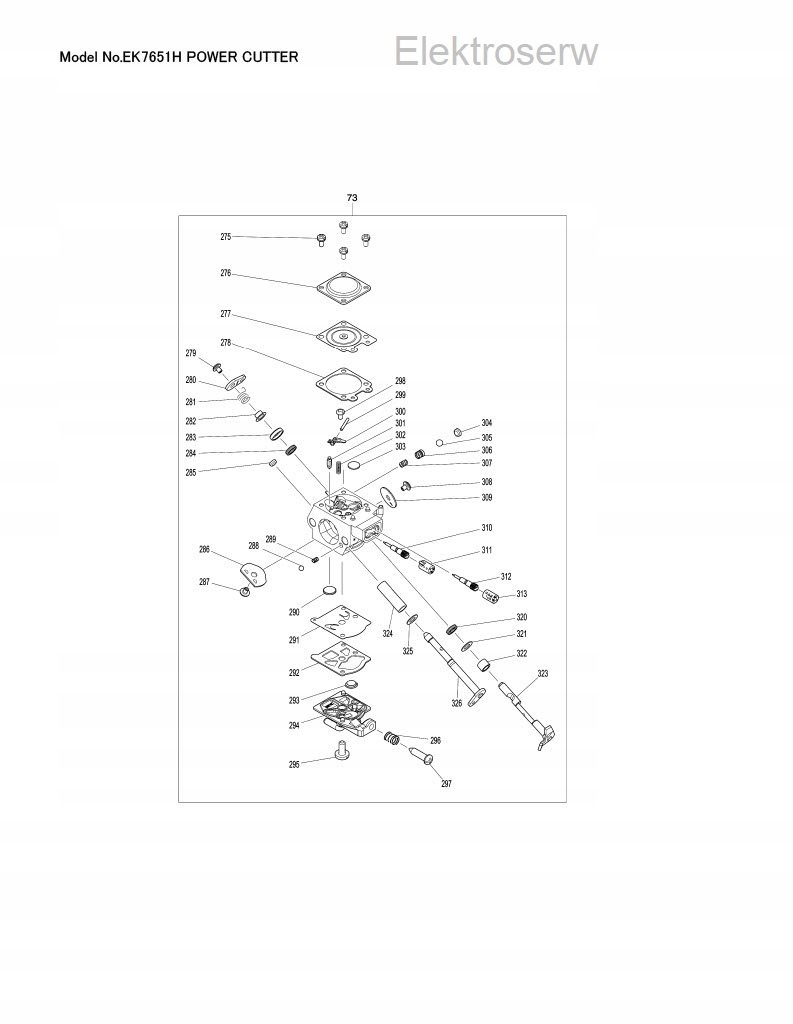

275; WJ00096589  ŚRUBA GAŹNIKA do EA3200S;  4

276; 141943-8  METERING COVER ASSEMBLY;  1

277; 168620-7  USZCZELKA do EM2650UH;  1

278; 442183-4  USZCZELKA do DCS230T;  1

279; WJ00096475  ŚRUBA do EA3200S;  1

280; WJ00183498  THROTTLE LEVER;  1

281; WJ00983707  SPRING;  1

282; WJ00014886  BUSHING 148-86;  1

283; WJ00148545  BUSHING;  1

284; WJ00015631  THROTTLE SHAFT SEAL;  1

285; WJ00088119  PLUG CAP;  1

286; WJ00343480  CHOKE VALVE;  1

287; WJ00096475  ŚRUBA do EA3200S;  1

288; 5806122220  BALL;  1

289; 5806122210  SPRING;  1

290-1; WJ00014070  FILTR WLOTOWY do DCS230T;  1

291; WJ00009589  MEMBRAMA POMPY do EA3200S;  1

292-1; WJ00092225  USZCZELKA POMPY do EA3200S;  1

293; 234183-6  SPRĘŻYNA do EBH252;  1

296-1; WJ00098217  SPRING;  1

297; WJ00096368  IDLE ADJUST SCREW;  1

298; 5016004110  SCREW;  1

299; WJ00014477  SZTYFT do DCS230T;  1

300; WJ00016648  DŹWIGNIA do DCS230T;  1

301; WJ00008282  ZAWÓR do DCS230T;  1

302; 234277-7  COMPRESSION SPRING 3;  1

303; 5416036160  PLUG-WELCH;  1

304; WJ00088229  POKRYWA TŁOCZKA do EA3200S;  1

305; WJ00008995  BALL;  1

306; WJ00160580  PISTON ASSEMBLY ACCELERATOR;  1

307; WJ00983164  SPRĘŻYNA do EA3200S;  1

308; WJ00096475  ŚRUBA do EA3200S;  1

309; 5806122260  THROTTLE VALVE;  1

310; WJ01023347  NEEDLE;  1

311; WJ00025162  LIMITER CAP;  1

312; WJ01023343  NEEDLE;  1

313; WJ00025162  LIMITER CAP;  1

320; WJ00015631  THROTTLE SHAFT SEAL;  1

321; WJ00136194  WASHER;  1

322; WJ00014896  SPACER-THROTTLE LEVER;  1

323; WJ00224273  SHAFT ASSEMBLY-THROTTLE;  1

324; WJ00148542  SLEEVE-CHOKE;  1

325; WJ00136231  WASHER;  1

326; WJ00224210  SHAFT ASSEMBLY-CHOKE;  1

A01-1; 195488-8  TOOL KIT;  1

C10; 782025-3  WKRĘTAK TORX do EK7651H;  1

C20; 782236-0  WRENCH 13-16;  1

C30; 783012-5  ŚRUBOKRĘT do EA3200S;  1

C40; 831340-3  TOOL BAG;  1

A02; 452801-6  BOTTLE;  1

A03; 195534-7  WATER SET;  1

C10; 123121-2  SZYBKOZŁĄCZKA do EK7651H;  1

C20; 126068-9  ARMATURA WODNA do EK7651H;  1

C30; 266707-0  ŚRUBA IMBUSOWA M5x10 do EK7651H;  1

C40; 452930-5  UCHWYT do EK7651H;  1

A04-2; 198172-4  PRE FILTER SET;  1

E01; 898428-2  CAUTION PLATE;  1

E02; 898747-6  CAUTION TAG;  1

E03; 898855-3  CAUTION TAG;  1

LOKALIZACJA S
