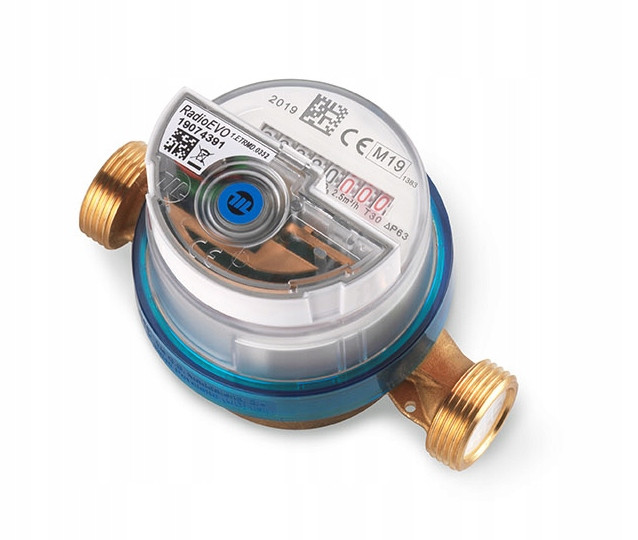

MaddalenaSJ EVO W KLASIE DOKŁADNOŚCI R160 z modułem radiowym

Wyższa klasa C(dawna klasa metrologiczna )(aktualnie zakres pomiarowy R160) wodomierza umożliwia dostawcy wody zminimalizowanie uchybów poprzez opomiarowanie dodatkowej objętości wody, wynikającej z różnic pomiędzy przepływami minimalnymi Q1, niższym progiem rozruchu wodomierza oraz mniejszym błędem pomiaru przy małych przepływach.W klasie C wodomierz liczy kilka razy szybciej niż w klasie A i jest dokładniejszy od klasy B.Urządzenie odnotuje każdy, nawet najmniejszy przeciek.

PARAMETRY WODOMIERZA MADDALENA DN15

• Gwint zewnętrzny: 3/4 cal


• Przyłącze: 1/2 cala


• Q3:2,5 m3/h


• Wysoki stopień zabezpieczenia przed zewnętrznymi polami magnetycznymi


• Ochrona IP68


• DN: 110 mm


• MID: HR 160, VR 63


• Zegar obrotowy 360°


• Jest sprawdzonym i uznanym na rynku wodomierzem, ponieważ cechuje go wysoka dokładność i niezawodność


• Certyfikaty sanitarne dostępne dla różnych krajów

Inteligentny moduł radiowy RADIO EVO 868 został stworzony aby automatycznie odczytywać wodomierze w mieszkaniach, domach czy na działkach. Jest on jednym z elementów zdalnego systemu odczytowego firmy Maddalena i umożliwia szybkie oraz bezpieczne gromadzenie danych poprzez dwukierunkowy czujnik indukcyjny.

Kompaktowy moduł radiowy, z zintegrowanym indukcyjnym czujnikiem dwukierunkowym, łączony z wodomierzami Maddalena CD SD PLUS EVO i VTZ.

RadioEVO jest kompatybilny również z innymi przystosowanymi modelami wodomierzy Modularis.W prosty i skuteczny sposób pozwala na zdalny odczyt

drogą radiową danych dotyczących zużycia orazsytuacji alarmowych. Dostarczany gotowy do użycia.Przy konfiguracji fabrycznej mogą być odczytywane

dane zarówno w trybie bezprzewodowym (walk-by) jak stacjonarnym (AMR). Ustawienia fabryczne mogą być później zmienione drogą radiową poprzez

odpowiedni zestaw konfiguracyjny (opcja).

Charakterystyka

Indukcyjny, dwukierunkowy czujnik

Bezpośredni montaż bez przewodów iautomatyczna aktywacja przekazu danych drogą radiową

868 MHz, z otwartym protokołem danych wM-Bus (EN 13757), OMS

Przesyłane dane: bieżąca objętość, objętości w datach rozliczeń, seryjne, alarmy.

Bezprzewodowy odczyt danych (walk-by) lub stacjonarny (AMR)

Bateria 11 lat + 1, wymienna

Stopień ochrony: IP67

Zasięg 500 m na wolnym widoku

Alarmy: Manipulacja, oszustwa magnetyczne, zwrot, domniemany ubytek,zablokowany wodomierz, maksymalny zasięg, przestawiony licznik

Homologia:

CE zgodne z normami europejskimi

EMC: EN 610000-4-2, EN 610000-4-3, ETSI EN 301 489-1 v1.9.2, ETSI EN 301

489-3 v1.6.1, ETSI 300 220

ISO 4064 Ancillary device 6.3 (z CD SD PLUS EVO)
