ZAMEK DRZWIOWY 72/50 MM NA WKŁAD Z DŹWIGNIĄ "BOLCOWY - 20, STOLARSKI SKRĘCANY"

Zamek produkowany przez czołowego polskiego producenta zamków JANIA

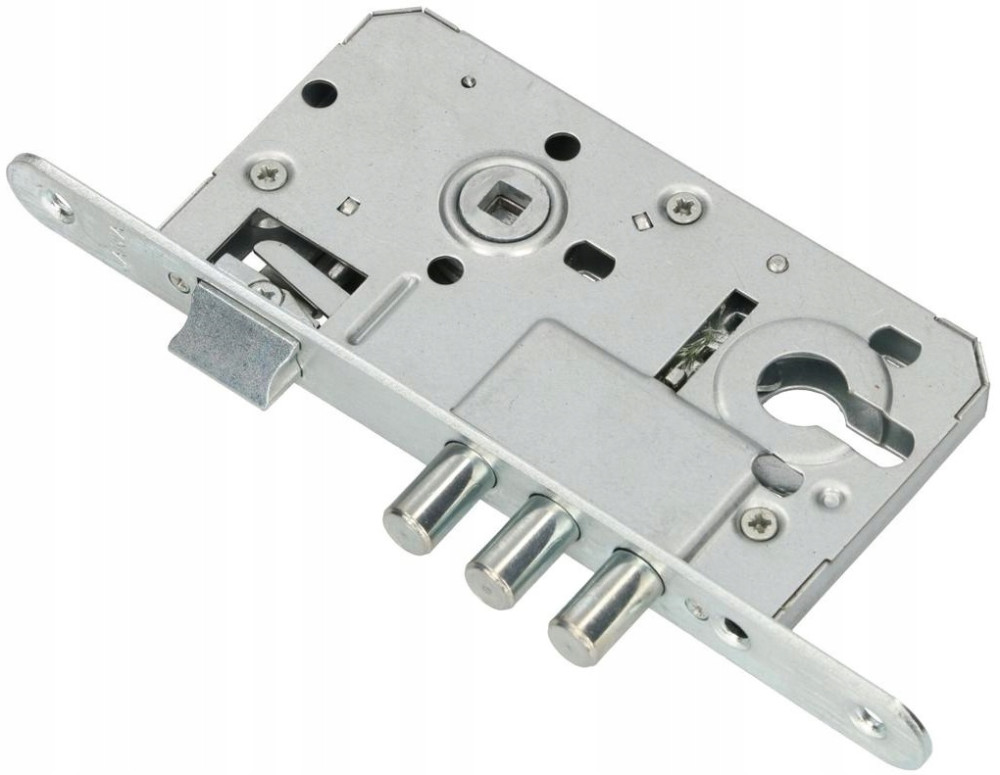

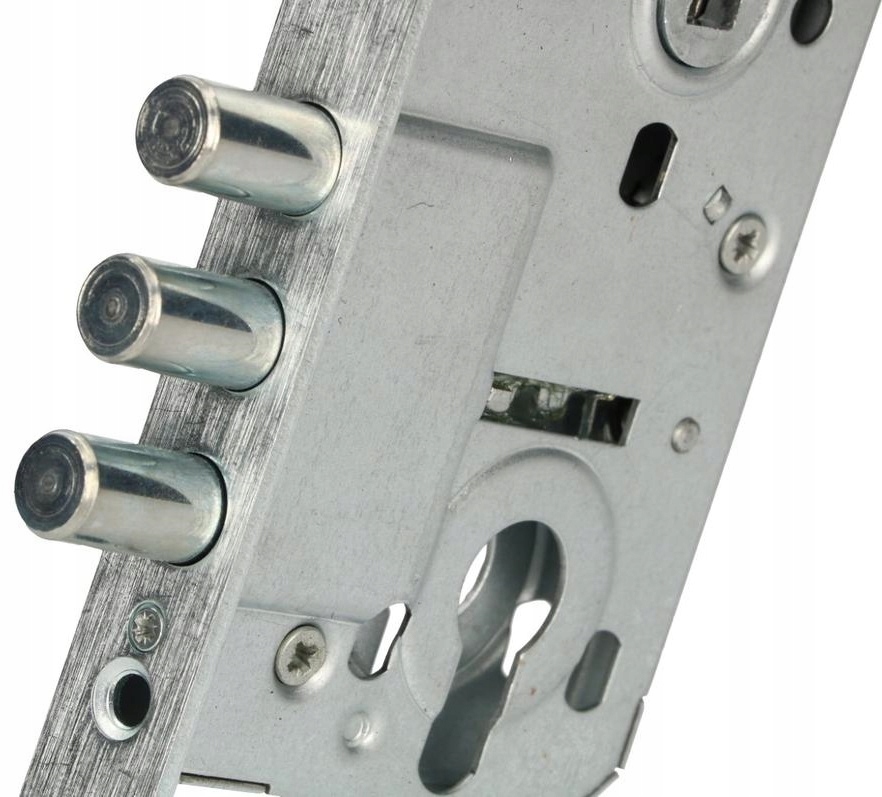

Zamek drzwiowy 72/50 mm na wkład z dźwignią bolcowy uniwersalny. Pasuje do drzwi lewych i prawych. Solidnie wykonany.

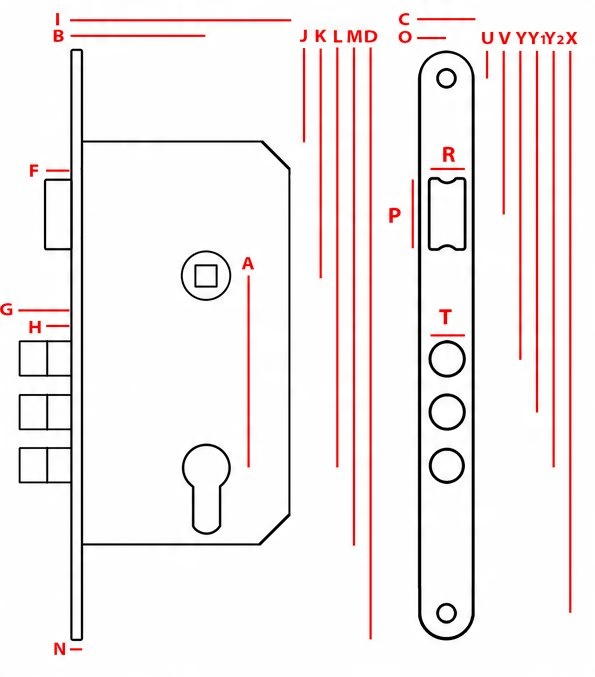

WYMIARY:

• I: 81


• B: 50


• F: 10,5


• G: 21


• H: 10,5


• N: 3


• A: 72


• J: 33,5


• K: 84,5


• L: 156,5


• M: 184,5


• D: 220


• C: 20


• O: 9


• U: 10


• V: 60,7


• Y: 114,2


• Y1: 134,2


• Y2: 154,2


• X: 210


• R: 12


• P: 25


• T: 12

ZAMEK LEWY CZY PRAWY?

Przed zakupem zamka należy sprawdzić, w którą stronę otwierają/zamykają się drzwi, do których ma być montowany zamek.

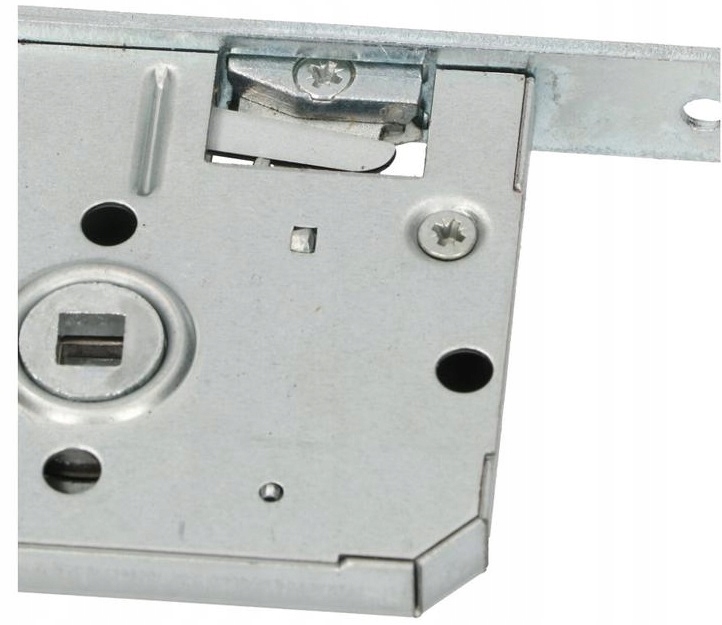

Zamek lewy. Jeżeli zapadka zamka ułożona jest w takiej pozycji, to taki zamek oznaczamy jako lewy:

Zamek prawy. Jeżeli zapadka zamka ułożona jest w takiej pozycji, zamek oznaczamy jako prawy:

Zamiana z lewego na prawy

Część zamków w naszej ofercie ma możliwość zamiany zapadki. W tym celu odkręcamy śrubkę mocującą zapadkę do mechanizmu zamka (1), wyciągamy zapadkę (2), zamieniamy jej stronę, a następnie wkręcamy wcześniej wykręconą śrubkę (3).

Należy pamiętać, aby dokładnie i mocno dokręcić śrubkę!

Rozstaw zamka

Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50.

Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.
