WYŁĄCZYŁ SIĘ FALOWNIK?

DLACZEGO?

Aby instalacja fotowoltaiczna mogła wysłać ( produkować ) energie elektryczną musi podnieść napięcie. Niestety instalacji powstaje bardzo dużo i każda z nich podnosi nieznacznie napięcie co powoduje „szybkie” podniesienie napięcia do wartości granicznej 253V ( wg. polskich norm) . Podnoszenie napięcia pow. 253V może spowodować uszkodzenie urządzeń podłączonych do sieci energetycznej. Niestety po osiągnięciu w/w napięcia nasz falownik się wyłączy co spowoduje brak produkcji energii nie tylko na sprzedaż ale również dla naszych celów.

JAK ZABEZPIECZYĆ SIĘ PRZED WYŁĄCZENIEM FALOWNIKA?

Problem pomoże rozwiązać nasz sterownik. W momencie osiągnięcia wspomnianego napięcia 253V nasz sterownik włączy obciążenie ( np. grzałki / magazynu ciepła / magazynu energii / bojlera / stacji ładowania samochodu itd ) powodując spadek napięcia poniżej 253V.

WAŻNE: Nasz regulator włączy obciążenie TYLKO na fazie która przekroczyła dopuszczalne napięcie, aby nie dopuścić do wyłączenia falownika co za tym idzie całej instalacji produkującej nasz prąd.

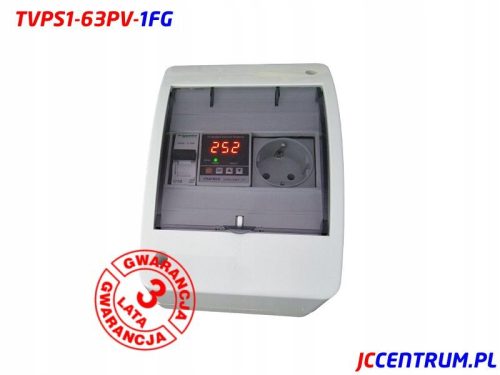

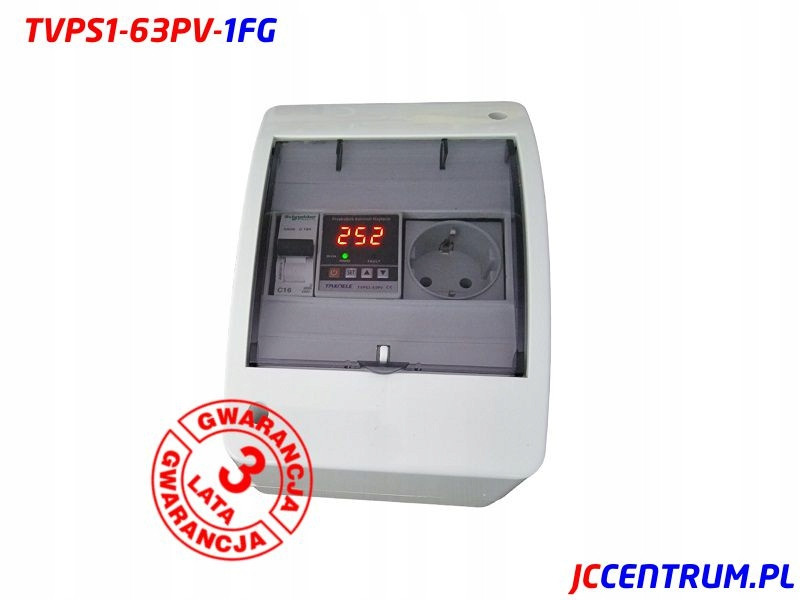

REGULATOR WSTĘPNIE SKONFIGUROWANY I GOTOWY DO UŻYCIA

Urządzenie 1-fazowe ( chroni tylko jedną z 3 faz falownika ). Aby chronić WSZYSTKIE fazy należy zaopatrzyć się w urządzenie 3-fazowe dostępne na naszych aukcjach.

UWAGA: Ze względu na duże zainteresowanie produktem czas realizacji zakupu ok. 3 dni roboczych.

UDZIELAMY 3-LETNIEJ GWARANCJI NA PREZENTOWANE URZĄDZENIE

Ogólne dane techniczne:

1 fazowy regulator napięcia,   podłączając obciążenie pod fazę która aktualnie przekroczy zaprogramowane napięcia aby nasz falownik nie włączał się.

Urządzenie możemy regulować z dokładnością do 1V ( oznacza to że napięcie włączenia grzałki może być na 252V czyli 1V poniżej napięcia granicznego falownika )

Regulator posiada bardzo szeroki zakres regulacji:

– załączenie obciążenia: regulowany 223 – 303V

– wyłączenie obciążenia: regulowany 220 – 300V

Regulowany jest również czas zwłoki włączenia i wyłączenia obciążenia w bardzo szerokim zakresie (1-500 sek. i 0,1-50,0 sek.)

Do regulatora TVPS1-63PV  możemy podłączyć maksymalne obciążenie 63A co pozwala na stosowanie regulatora bez ŻADNYCH STYCZNIKÓW ZEWNĘTRZNYCH.

W urządzeniu znajduje się wyłącznik nadprądowy 16A ( marki Schneider ) , jak również połączenia wewnątrz wykonany są przewodami YDYP 2,5 mm2 , co daje możliwość podłączenia obciążenia 3,6kW / 1 faza. ( ograniczenie związane tylko i wyłącznie z max. obciążeniem gniazd sieciowych )

Urządzenie pozwala bezpośrednio na podłączenie obciążenie do gniazda sieciowego zainstalowanego na panelu.

W komplecie znajduje się:

– regulator 1-fazowy

– polska instrukcja obsługi / podłączenia urządzenia

W urządzeniu szczegółowo opisano złącza do podłączenia zasilania i obciążenia

UWAGA: na rynku dostępny jest również model TVPS-63C ( jak również urządzenia zbudowane na bazie tego przekaźnika ) . Ta wersja jest przeznaczona do ochrony urządzeń ( przed wysokim i niskim napięciem ) . Aby zastosować go dla celów obniżenia napięcia należy zastosować stycznik odwracający jego działanie (NC - normalnie zamknięty ) . Poza tym stycznik posiada minimalną histerezę 5V ( czyli różnica napięcia włączenia i wyłączenia nie może być mniejsza niż 5V). Wersja TVPS1-63PV zastosowana w naszym urządzeniu posiada histerezę TYLKO 3V !!!!

Parametry sterownika zastosowanego w urządzeniu

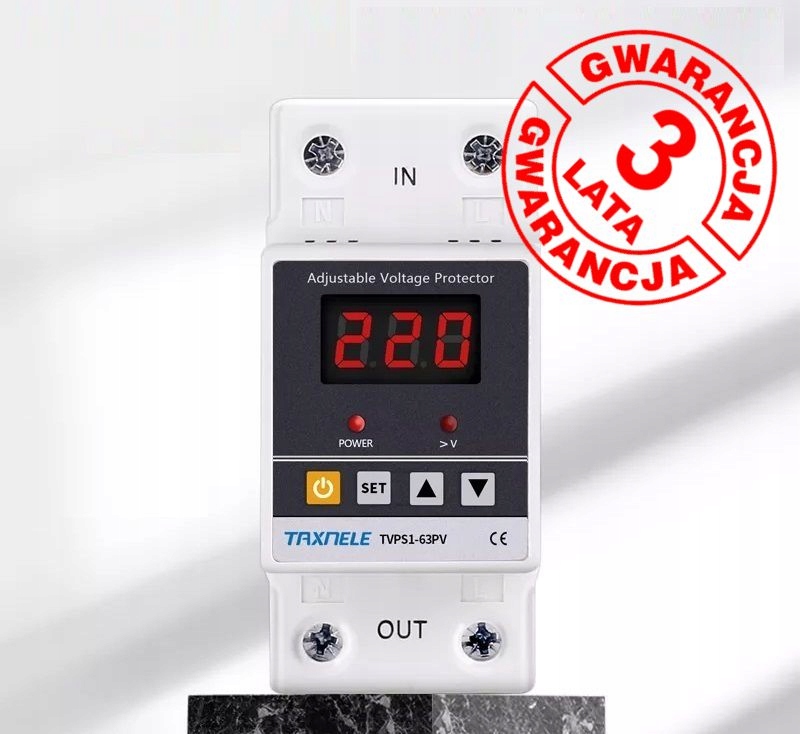

Dane techniczne: TVPS1-63PV ( 1-faza )

Obciążalność : 63,0A  odłączany tylko przewód fazowy (L)

Opóźnienie załączenia: 1 – 500sek.

Próg rozłączenia przekaźnika Umin[V]: regulowany 220 – 260V

Ponowne załączenie napięcia Umax[V]: regulowany 223 – 303V

Opóźnienie załączenia po przekroczeniu napięcia Umax[V]: regulowany 1 – 500 sek.

Czas zwłoki rozłączenia po spadku napięcia U min [V]:  regulowany 0,1 – 50,0 sek.

Kalibracja napięcia: regulowana  -9,5 / +9,5 %

Wyświetlacz: LED

Pobór mocy:  <2W

Rodzaj napięcia mierzonego / sterowniczego: AC

Sygnalizacja: LED x2 [ Zasilanie (POWER), Włączenie przekaźnika (FAULT)]

Mocowanie: szyna DIN ( TH35)

Wymiary:  35 x 65 x 85 mm ( 2 moduły)

Kolor obudowy: biały

Histereza ( różnica pomiędzy Umin a Umax ) nie może być mniejsza niż 3V.

Przykład:

Jeżeli Umax ustawimy na 253 V to Umin nie może być wyższe niż 250V .

Poniżej znajduje się wykres przedstawiający działanie urządzenia ( niezależnie dla każdej fazy )
